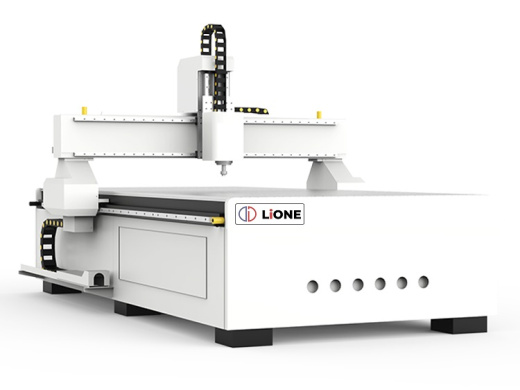

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE SM 1325 (Z-150; 3 кВт).
Отличительные характеристики:

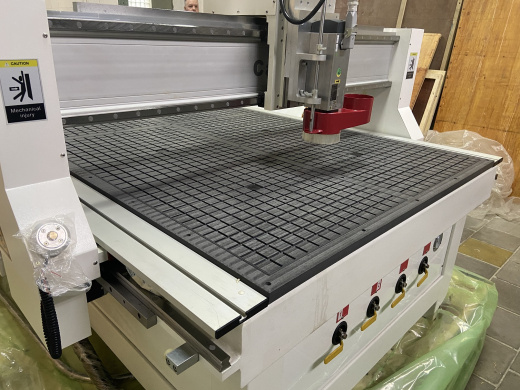

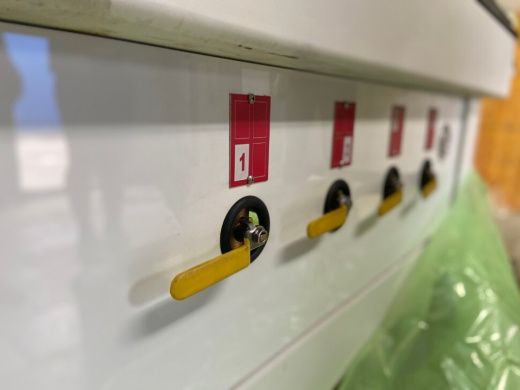

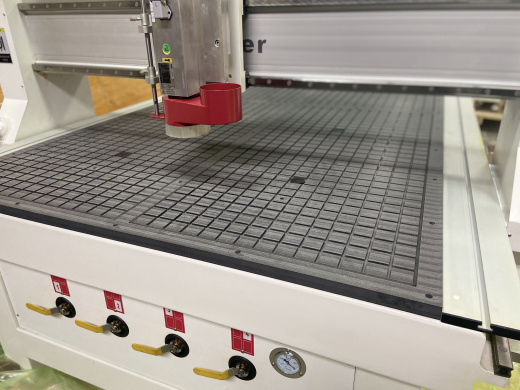

- вакуумный стол,
- экономичный и высокоэффективный итальянский шпиндель 3 кВт,
- усиленная рама, что дает станку большой запас прочности,
- прямозубые рейки,
- квадратные направляющие,
- воздушное охлаждение,
- DSP-контроллер,
- размеры рабочего поля 1300х2500 мм,
- насадка для системы аспирации.
Фрезерный станок LiONE SM 1325, предназначен для раскроя, резки практически всех видом неметаллических материалов, а именно дерева и его производных, многих видов пластика, а также, некоторых мягких металлов таких как латунь, медь, алюминий. Фрезерные станки данной серии могут быть использованы для гравировки и изготовления 2-D и 3-D изображений.
Корпус фрезерного станка LiONE SM 1325 изготовлен из литой чугунной станины, которая обеспечивает устойчивость конструкции станка при эксплуатации в максимальных рабочих режимах. Поверхность рабочего стола покрыта алюминиевым профилем которая оснащена Т-слотами, предназначенными для надежного крепления и фиксации материала на поверхности стола с помощью специальных металлических держателей. Алюминиевый профиль покрыт ПВХ, так называемым” жертвенным” столом. Благодаря такому покрытию исключается возможность контакта режущего инструмента с профилем рабочего стола, предотвращая его поломку или повреждение. При необходимости отработанное покрытие из ПВХ легко сменить на новое.
Над рабочим столом фрезерного станка LiONE SM 1325 установлен алюминиевый портал, перемещающийся по оси Y на квадратных направляющих. Портал оснащен системой перемещения шпинделя по осям Х, У и Z. Перемещение шпинделя происходит с помощью шарико-винтовой пары (ШВП), направляющих и шариковых кулис. Благодаря шарико-винтовой паре полностью исключается возможность появления люфтов и неточностей в момент осуществления обработки материала.
Данный фрезерный станок оборудован тремя концевыми датчиками, на каждой из осей, датчиком положения фрезы (датчик положения материала), а также шпинделем мощностью 3 кВт с водяным охлаждением. Фрезерный станок LiONE SM 1325 способен работать со скоростью до 5000 мм/мин. Установленный шаговый двигатель обеспечивает высокую точность перемещения фрезы при обработке материалов и качество при нанесении мелких деталей и изображений.
Фрезерный станок LiONE SM 1325 оснащен DSP-контроллером - профессиональное управление ЧПУ станками.
Для долговечной и правильно работы оборудования необходимо наличие электросети с напряжением 220 Вольт. В электрическую систему данного оборудования включены блоки питания, три драйвера, которые необходимы для осуществления управления шаговыми моторами. Помимо этого, в электрическую систему входит импульсный преобразователь(инвертор) известных производителей, который превращает поступающие сигналы в определенные импульсы, а также шпиндель.
В целях обеспечения безопасности производства, рекомендуется размещать фрезерные станки в отдельном помещении специально оборудованном, согласно техническим параметрам станка. Данное помещение необходимо на регулярной основе убирать от скопления стружки, пыли, дабы не создавать угрозы возгорания.
Технические характеристики LiONE SM 1325 (Z-150; 3 кВт)
Рабочая размеры Х,Y,Z,мм | 1300x2500x150 |
Перемещение суппорта: | |
Х(Шарико-винтовая пара 16 мм) | 1300 |
Y(Шарико-винтовая пара 16 мм) | 2500 |
Z(Шарико-винтовая пара 16 мм) | 150 |
Материал станины | Литой чугун |
Мощность шпинделя(кВт)3 | |
Частота вращения шпинделя, об/мин(Гц) | 24000(400) |
Скорость рабочей подачи, мм/мин | 3500 |
Скорость ускоренного перемещения, мм/мин | 5000 |
Посадочный диаметр инструмента, мм(ER) | 3-3,175-4-6(ER11) |
Способ охлаждения шпинделя | Водяное охлаждение |
Тип привода | Микрошаговый двигатель |
Погрешность повторного позиционирования | ±0,02 |
Механическое разрешение | ±0,03/300 |
Рабочая температура окружающей среды, С° | 5-45 |
Система управления(Интерфейс) | DSP-контроллер |
Программное обеспечение | |
Поддерживаемые форматы | |
Электропитание | 220±10% 50HZ |
Габаритные размеры, мм | 3000х1500х1200 |
Масса,кг | 1150 |
Комплектация:
- Фрезерный станок,
- Цанги 2 шт,
- Вакуумный алюминиевый стол с Т-образными пазами,
- DSP-контроллер,
- Помпа водяного охлаждения,
- Инструкция (руководство пользователя),
- Электрошкаф.
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
