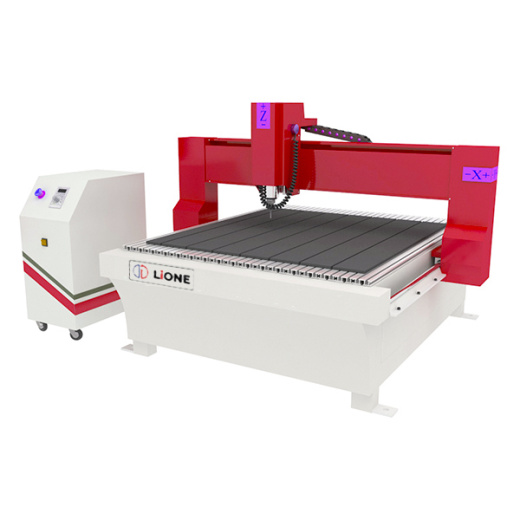

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE 2030 LW (Z-180; 3.2 кВт), размеры рабочего поля 2000х3000 мм.
Фрезерный станок LiONE 2030 LW, предназначен для раскроя, резки, гравировки, выполнения 2D и 3D работ практически на всех материалах: мягких металлов (латунь, медь, алюминий), дерева и его производных, многих видов пластика, полистирола, искусственного камня, и пр.
Фрезерный станок LiONE 2030 LW может быть использован в промышленных масштабах для профессиональной обработки в различных отраслях: изготовление мебели, дверей, икон и картин из дерева, сувениров, окон и фасадов, лестниц из дерева и их элементов, рекламных конструкций, скульптур и мн.другое.
Конструкция станка LiONE 2030 LW и отличительные особенности:
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 3.2 КВТ - 24 000 ОБ/МИН (водяное охлаждение) - частота вращения которого 24 000 об/мин при оптимальной мощности в 3,2 кВт. Это делает возможным обрабатывать детали из древа, фанеры, ДСП, МДФ, оргстекла, пластиков, и прочих материалов для изготовления продукции высокого качества.
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ. Шарико-винтовая пара, установленная во фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка и обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z с высочайшей точностью. Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ (Тайвань) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
- УСИЛЕННАЯ СТАНИНА ИЗ СТАЛИ - корпус станка выполнен из стального профиля, вес которого - 1400 кг.
- ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ - изготовлен из алюминия (реечный стол) и покрыт защитным слоем из износостойкого пластика, который оснащен пазами Т-образной формы для крепления заготовок механическим способом, специально разработанным для совместного использования с вакуумным насосом. На рабочем столе предусмотрены специальные пазы для прочной фиксации обрабатываемого материала и датчик положения инструмента по оси Z.
- НАДЕЖНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ - отличительной особенностью фрезерных станков являются линейные направляющие (Япония), изготовленные из высококачественной легированной инструментальной стали, что позволяет станку выдерживать интенсивные инерционные и силовые нагрузки.
- АСПИРАЦИОННЫЙ КОЖУХ И СИСТЕМА АСПИРАЦИИ - предназначен для удаления пыли и стружки из обрабатываемой зоны, за счет подключения специальных пылеудаляющих систем.
- ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА который позволяет при смене инструмента в станке определить длину инструмента во избежание повреждения рабочей поверхности стола. Это делает станок более долговечным и безопасным в работе.
- ПРОМЫШЛЕННЫЕ ШАГОВЫЕ ДВИГАТЕЛИ используются для перемещения по всем осям в конструкции станка. Они обеспечивают высокую точность, надежность, бесперебойную работу и стабильное качество изделий.
- СИСТЕМА УПРАВЛЕНИЯ NC STUDIO - это одна из самых распространенных и популярных систем управления ЧПУ станками. Она корректно работает в Windows XP/7 32 бит, обладает интуитивно понятным графическим интерфейсом пользователя, возможностью моделирования и отладки управляющей программы, расширенным функционалом для эффективного использования фрезерного станка с ЧПУ.
- ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM» для быстрого и простого моделирования и обработки 2D и 3D моделей, которая вполне подходит для начинающих, требует от пользователя минимальных знаний и навыков и подходит для неопытных пользователей. Это ПО позволяет выполнить весь цикл изготовления изделия, начиная с его разработки в виде эскиза, заканчивая получением готового изделия. ПО ArtCAM используется для резки, гравировки, резьбы по дереву и др. операций.
Технические характеристики:
Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3000 |
Перемещение шпинделя по оси Z, мм | 180 |
Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 6 зоны |
Тип электродвигателей перемещения | шаговые |
Скорость рабочего хода, м/мин | 0 – 10 |
Скорость холостого хода, м/мин | 0 – 17 |
Частота вращения шпинделя, об/мин | 0 – 24 000 |
Мощность шпинделя, кВт | 3,2 |
Тип охлаждения шпинделя | водяное |
Чиллер | CW 3000 |
Тип цанги | ER20 |
Посадочный диаметр инструмента, наибольший, мм | 16 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 6 |
Габаритные размеры:
Длина, мм | 3600 |
Ширина, мм | 2300 |
Высота, мм | 1250 |
Вес, кг | 1400 |
Комплектация:
- Фрезерный ЧПУ станок,
- Электрошпиндель (жидкостное охлаждение) - 3,2 кВт (24000 об/мин),
- Частотный преобразователь для плавного изменения оборотов электрошпинделя,
- Шкаф с электрокомпонентами станка,
- Плата управления NCStudio,
- Датчик измерения и калибровки инструмента,
- Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами,
- Шаговые электродвигатели осевого перемещения - 450 Вт,
- Линейные направляющие HIWIN прямоугольного сечения по оси X, Y, Z (комплект),
- Шарико-винтовая передача по оси Z (комплект),
- Передача при помощи косозубых реек по осям X, Y (комплект)
- Набор фрез для обработки дерева / МДФ / ДСП,
- Набор цанг, фиксация гайкой (комплект) ER20,
- Набор гаечных ключей для обслуживания станка (комплект),
- Струбцина для механического крепления деталей (комплект),
- Ящик с ЗИП,
- Аспирационный кожух на шпиндель.
- Руководство пользователя.
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
