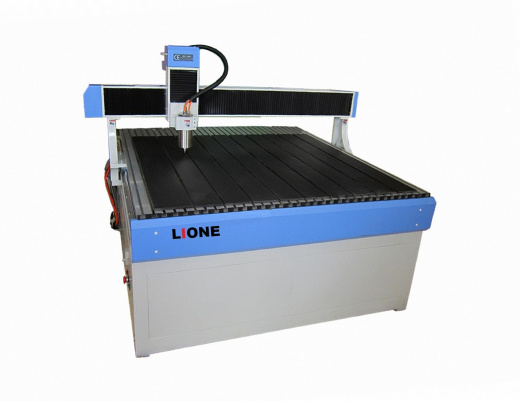

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE SM 1218 (Z-80; 2,2 кВт), круглые направляющие по оси x,y, NC-Studio, размеры рабочего поля 1200х1800 мм.
Фрезерный станок LiONE SM 1218, предназначен для раскроя, резки практически всех видом неметаллических материалов, а именно дерева и его производных, многих видов пластика, а также, некоторых мягких металлов таких как латунь, медь, алюминий. Фрезерные станки данной серии могут быть использованы для гравировки и изготовления 2-D и 3-D изображений.
Корпус фрезерного станка LiONE SM 1218 изготовлен из литой чугунной станины, которая обеспечивает устойчивость конструкции станка при эксплуатации в максимальных рабочих режимах. Поверхность рабочего стола покрыта алюминиевым профилем которая оснащена Т-слотами, предназначенными для надежного крепления и фиксации материала на поверхности стола с помощью специальных металлических держателей. Алюминиевый профиль покрыт ПВХ, так называемым” жертвенным” столом. Благодаря такому покрытию исключается возможность контакта режущего инструмента с профилем рабочего стола, предотвращая его поломку или повреждение. При необходимости отработанное покрытие из ПВХ легко сменить на новое.

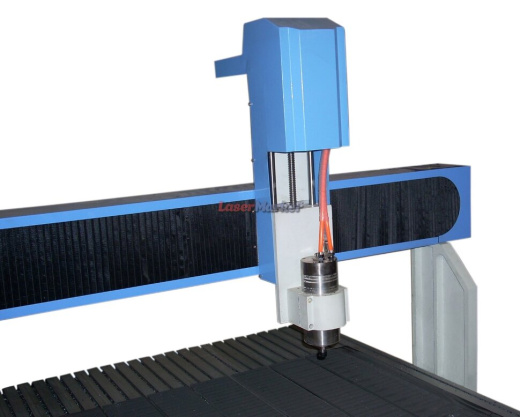

Над рабочим столом фрезерного станка LiONE SM 1218 установлен алюминиевый портал, перемещающийся по оси Y на круглых направляющих. Портал оснащен системой перемещения шпинделя по осям Х, У и Z. Перемещение шпинделя происходит с помощью шарико-винтовой пары (ШВП), направляющих и шариковых кулис. Благодаря шарико-винтовой паре полностью исключается возможность появления люфтов и неточностей в момент осуществления обработки материала.

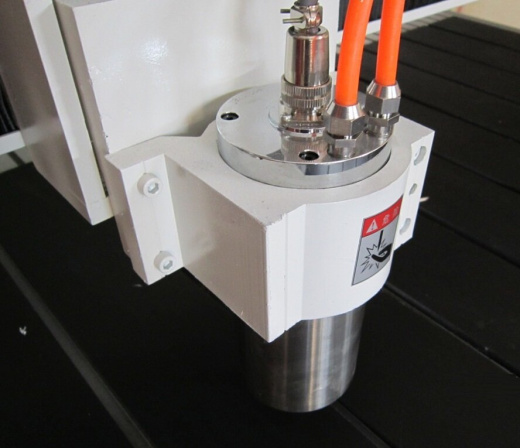

Данный фрезерный станок оборудован тремя концевыми датчиками, на каждой из осей, датчиком положения фрезы (датчик положения материала), а также шпинделем мощностью 2,2 кВт с водяным охлаждением. Фрезерный станок LiONE SM 1218 способен работать со скоростью до 6000 мм/мин. Установленный шаговый двигатель обеспечивает высокую точность перемещения фрезы при обработке материалов и качество при нанесении мелких деталей и изображений.
Фрезерный станок LiONE SM 1218 оснащен встроенной системой управления, представляющий из себя плату NC-Studio, которую необходимо установить в персональный компьютер, и блок управления, установленный непосредственно под рабочим полем станка. Управление файлами, настройками рабочих режимов и параметров производственного процесса осуществляется на компьютере, подключенном к станку. Вместе со станком поставляется специализированная программа Type3. Данная программа необходима для создания, редактирования программы управления работы оборудования.
Для долговечной и правильно работы оборудования необходимо наличие электросети с напряжением 220 Вольт. В электрическую систему данного оборудования включены блоки питания, три драйвера, которые необходимы для осуществления управления шаговыми моторами. Помимо этого, в электрическую систему входит импульсный преобразователь(инвертор) известных производителей, который превращает поступающие сигналы в определенные импульсы, а также шпиндель и интерфейсная плата NC-studio.
В целях обеспечения безопасности производства, рекомендуется размещать фрезерные станки в отдельном помещении, специально оборудованном согласно техническим параметрам станка. Данное помещение необходимо на регулярной основе убирать от скопления стружки, пыли, дабы не создавать угрозы возгорания.
Технические характеристики:
| Рабочая размеры Х,Y,Z,мм | 1200x1800x80 |
| Х(Шарико-винтовая пара 16 мм) | 1280 |
| Y(Шарико-винтовая пара 16 мм) | 1280 |
| Z(Шарико-винтовая пара 16 мм) | 80 |
| Материал станины | Литой чугун |
| Мощность шпинделя(кВт) | 2.2 |
| Частота вращения шпинделя, об/мин(Гц) | 24000(400) |
| Скорость рабочей подачи, мм/мин | 4000 |
| Скорость ускоренного перемещения, мм/мин | 6000 |
| Посадочный диаметр инструмента, мм(ER) |
12 мм (ER20) |
| Способ охлаждения шпинделя | Водяное охлаждение |
| Тип привода | Микрошаговый двигатель |
| Погрешность повторного позиционирования | ±0,02 |
| Механическое разрешение | ±0,03/300 |
| Рабочая температура окружающей среды, С° | 5-45 |
| Система управления(Интерфейс) | NC-Studio |
| Программное обеспечение | TYPE 3 |
| Поддерживаемые форматы | G-code |
| Электропитание | 220±10% 50HZ |
| Габаритные размеры, мм | 2400х1700х1000 |
| Масса,кг | 700 |
Опции LiONE SM 1218 (Z-80; 2,2 кВт):
- Возможность увеличения портала по оси Z c 80 мм до 220 мм.
- Возможность замены ШВП на зубчатую рейку.
- Возможность замены системы управления с NC-Studio на DSP-контроллер.
- Возможность дооборудования станка:
- Масляным туманом,
- Поворотным устройством;
- Системой аспирации,
- Рельсовыми направляющими.
|
Вес
|
700 кг |
|
Вид охлаждения
|
Водяное |
|
Габаритные размеры
|
1200*1800*80 мм |
|
Габаритные размеры в упаковке
|
2400*1700*1000 мм |
|
Гарантия
|
12 месяцев |
|
Мощность шпинделя
|
2,2 кВт |
|
Направляющие
|
круглые |
|
Передача по оси Z
|
ШВП |
|
Передача по осям X, Y
|
ШВП |
|
Поддерживаемое программное обеспечение
|
TYPE 3 |
|
Посадочный диаметр инструмента
|
ER20 |
|
Потребляемая мощность
|
3 кВт |
|
Рабочая поверхность
|
Алюминиевый стол (4 зоны) с «T-пазами» |
|
Размер рабочего поля
|
1200*1800 мм |
|
Страна производства
|
КНР |
|
Тип двигателя
|
шаговый |
|
Частота тока
|
50 |
|
Электропитание
|
220±10% 50HZ |
Комплектация:
- Фрезерный станок;
- Комплект цанг (2 шт.);
- Алюминиевый рабочий стол с т-образными пазами;
- ПО Type3;
- Помпа водяного охлаждения фрезы;
- Плата NC-Studio с кабелем и драйверами;
- Инструкция (руководство пользователя).
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
