В группу фрезерного оборудования, оснащенного системой ЧПУ, входит множество видов станков, осуществляющих широкий спектр работ в сфере обработки металлов и других материалов. В зависимости от конструктивных особенностей, различают вертикально-фрезерные, универсальные, горизонтально-фрезерные, настольные станки и так далее. Но самыми популярными являются портальные станки, имеющие от 3 до 5 осей.
С помощью фрезерного оборудования с ЧПУ осуществляют автоматическую обработку металлов, дерева, пластика, камня, полимеров, а также композитных и других материалов. Чаще всего обработка осуществляется в плоскости, но также весьма популярным является и 3D-фрезерование. Плоскостная обработка материала включает в себя профильную резку по заданному контуру, внутриконтурную выборку, а также сверление.
Конструктивные особенности оборудования
Главными конструктивными элементами фрезерных станков являются следующие:
- шпиндель;
- система управления;
- двигатель;
- станина.

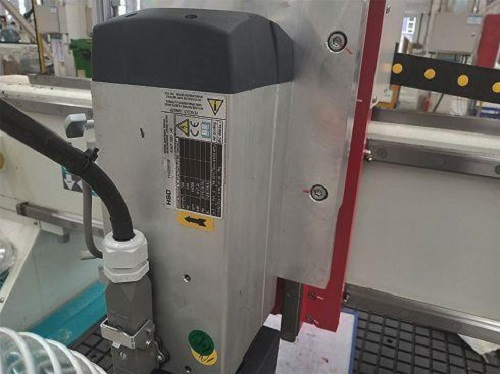

Особенности шпинделя
Существует два варианта шпинделей: с воздушным и водяным охлаждением. Самыми надежными считаются шпиндели, характеризующиеся водяным охлаждением. В случае использования воздушного охлаждения увеличивается шум при работе станка.
На качество работы оборудования также влияет вид используемых подшипников. При выборе станка необходимо принимать в учет то, что мощности шпинделя должно быть достаточно для того, чтобы преодолевать требуемое усилие без потери производительности. Поэтому желательно выбирать оборудование с хотя бы небольшим запасом.
Система числового программного управления
Делятся системы ЧПУ на такие категории:

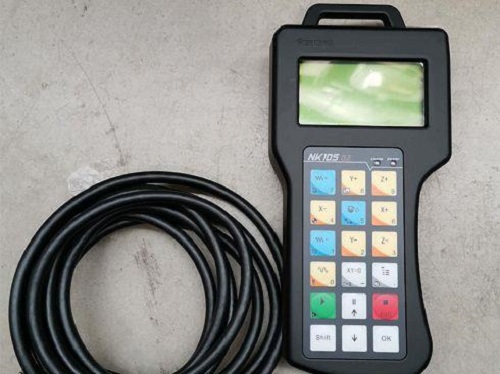

- DSP-контроллеры в виде пульта (например, NK105 или Rich Auto).
- Через ПК (Mach3 или NC Studio).
- Контроллер в виде стойки с экраном (к примеру, NK260 или Syntec).
Разные типы контроллеров имеют свои преимущества и недостатки. Например, система на основе ПК подходит для новичков. Здесь большая часть параметров выводится на экран, что облегчает выполнение наглядной симуляции. Кроме этого, такие системы характеризуются простотой монтажа и обслуживания. Но из недостатков можно выделить риск ошибок, а также некоторые ограничения в производительности.В свою очередь DSP-контроллеры в виде пульта отличаются более высокой
скоростью передачи данных, а также повышенной надежностью. Но большая часть пультов не имеет функции визуализации, а управлять системой необходимо будет с помощью комбинаций клавиш. Поэтому работать на таком оборудовании может только квалифицированный и опытный оператор.
Двигатели для станков с ЧПУ
Электрические двигатели, приводящие рабочие органы станка в действие, делятся на следующие виды:
- шаговые;
- серводвигатели;
- гибридные шаговые.
Виды станины
Станина в фрезерном оборудовании с ЧПУ бывает сварной или литой. Самой надежной считается литая, так как она характеризуется стабильностью. Но стоит она дороже сварной конструкции.
Преимущество сварной станины не только в более низкой стоимости, но также в том, что сварным методом можно создавать более сложные конструктивные схемы.

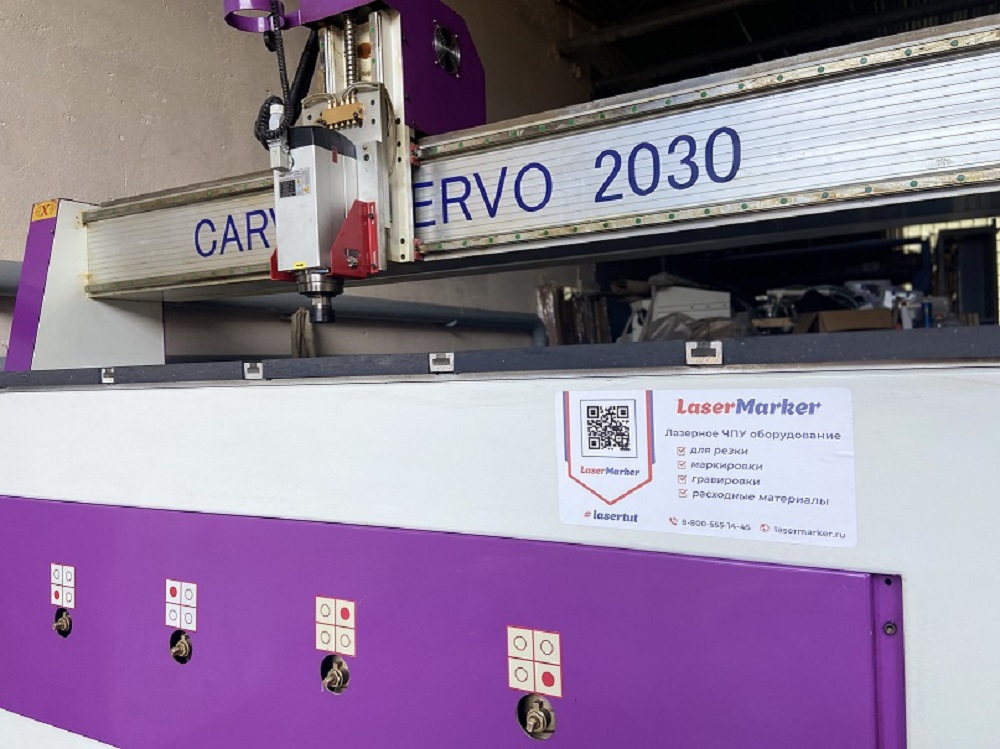

От типа станины будет зависеть жесткость оборудования, а также точность его работы. Характеристики станка во многом зависят и от конструктива портала: его веса, размеров и жесткости. Конструкция портала включает в себя поперечную балку и боковые стойки. С увеличение высоты портала будет увеличиваться и плечо нагрузки, поэтому величина предельно допустимых нагрузок будет меньше.
