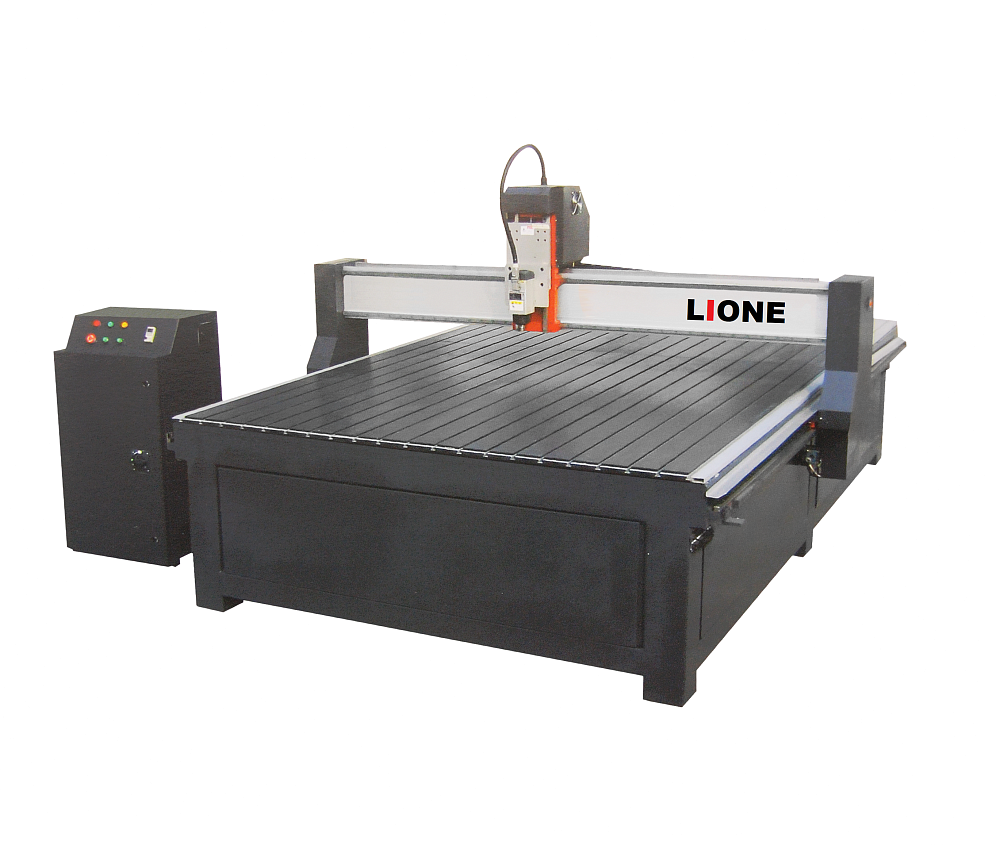

*Фрезерно-гравировальный напольный станок с ЧПУ LiONE 2040 QX (Z-200; 6 кВт) - размеры рабочего поля 2000х4000 мм, предназначен для раскроя, резки практически всех видом неметаллических материалов, а именно дерева и его производных, многих видов пластика, а также, некоторых мягких металлов таких как латунь, медь, алюминий. Фрезерные станки данной серии могут быть использованы для гравировки и изготовления 2-D и 3-D изображений.
Корпус фрезерного станка LiONE 2040 QX (Z-200; 6 кВт) изготовлен из литой чугунной станины, которая обеспечивает устойчивость конструкции станка при эксплуатации в максимальных рабочих режимах. Поверхность рабочего стола покрыта ПВХ, так называемым” жертвенным” столом. Благодаря такому покрытию исключается возможность контакта режущего инструмента с профилем рабочего стола, предотвращая его поломку или повреждение. При необходимости отработанное покрытие из ПВХ легко сменить на новое.
Над рабочим столом фрезерного станка LiONE 2040 QX (Z-200; 6 кВт) установлен алюминиевый портал, перемещающийся по оси Y на квадратных направляющих бренда HIWIN. Портал оснащен системой перемещения шпинделя по осям Х, У и Z. Перемещение шпинделя происходит с помощью шарико-винтовой пары (ШВП), направляющих и шариковых кулис. Благодаря шарико-винтовой паре полностью исключается возможность появления люфтов и неточностей в момент осуществления обработки материала.
Данный фрезерный станок оборудован тремя концевыми датчиками, на каждой из осей, датчиком положения фрезы (датчик положения материала), а также шпинделем мощностью 6,0 кВт с воздушным охлаждением. Фрезерный станок LiONE 2040 QX (Z-200; 6 кВт) способен работать со скоростью до 25000 мм/мин. Установленный серводвигатель обеспечивает высокую точность и плавность перемещения фрезы при обработке материалов и качество при нанесении мелких деталей и изображений.
Фрезерный станок LiONE 2040 QX (Z-200; 6 кВт) оснащен DSP-контроллером A11E - это профессиональное управление ЧПУ станками. Управление всеми настройками, а также параметрами данного фрезерного оборудования осуществляет непосредственно с DSP-контроллера.Так же посредством DSP-контроллера происходит загрузка файла на оборудование с помощью флешки.
Модель фрезерно-гравировального станка с ЧПУ - LiONE 2040 QX (Z-200; 6 кВт) также оснащена вакуумным столом, что обеспечивает надежное крепление материала, без каких-либо дополнительных креплений.
Для долговечной и правильно работы оборудования необходимо наличие электросети с напряжением 220 Вольт. В электрическую систему данного оборудования включены блоки питания, три драйвера, которые необходимы для осуществления управления шаговыми моторами. Помимо этого, в электрическую систему входит импульсный преобразователь(инвертор) известных производителей, который превращает поступающие сигналы в определенные импульсы, а также шпиндель.
В целях обеспечения безопасности производства, рекомендуется размещать фрезерные станки в отдельном помещении специально оборудованном, согласно техническим параметрам станка. Данное помещение необходимо на регулярной основе убирать от скопления стружки, пыли, дабы не создавать угрозы возгорания.
Особенности и характеристики модели:
- рабочая область: 2000*3000*200 мм;
- шпиндель 6кВт HQD, инвертор BEST 7,5 кВт;
- контроллер управления DSP A11E;
- зубчатая рейка по осям X, Y;
- линейные направляющие HIWIN по осям X, Y, Z;
- серво-двигатель DELTA;
- вакуумный стол;
- сенсор по Z (для обнуления);
- ПО ArtCam;
- стружкосос - доп.опция.
Комплектация:
- Фрезерный ЧПУ станок,
- Электрошпиндель (воздушное охлаждение) - 6 кВт (25000 об/мин),
- Частотный преобразователь для плавного изменения оборотов электрошпинделя,
- Шкаф с электрокомпонентами станка,
- DSP-контроллер A11E ,
- Датчик измерения и калибровки инструмента,
- Вакуумный рабочий стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной фиксацией,
- Серво электродвигатели осевого перемещения,
- Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)
- Шарико-винтовая передача по оси Z (комплект),
- Передача при помощи косозубых реек по осям X, Y (комплект),
- Набор фрез для обработки дерева / МДФ / ДСП,
- Набор цанг фиксация гайкой (комплект),
- Набор гаечных ключей для обслуживания станка (комплект),
- Струбцина для механического крепления деталей (комплект),
- Ящик с ЗИП,
- Аспирационный кожух на шпиндель,
- Руководство пользователя.
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
