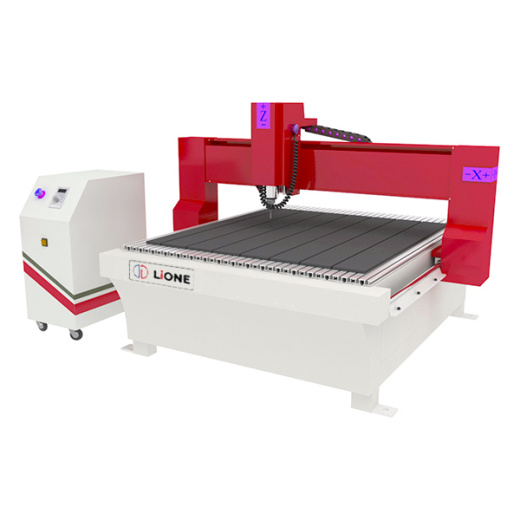

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE 2040 HV (Z-230; 6 кВт), размеры рабочего поля 2000х4000 мм.
Фрезерный станок LiONE 2040 HV, предназначен для раскроя, резки, гравировки, выполнения 2D и 3D работ практически на всех материалах: мягких металлов (латунь, медь, алюминий), дерева и его производных, многих видов пластика, полистирола, искусственного камня, и пр.
Фрезерный станок LiONE 2040 HV может быть использован в промышленных масштабах для профессиональной обработки в различных отраслях: изготовление мебели, дверей, икон и картин из дерева, сувениров, окон и фасадов, лестниц из дерева и их элементов, рекламных конструкций, скульптур и мн.другое.
Конструкция станка LiONE 2040 HV и отличительные особенности:
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 6 КВТ - 18 000 ОБ/МИН (водяное охлаждение) - частота вращения которого 18 000 об/мин при оптимальной мощности в 6 кВт с воздушным охлаждением. Это делает возможным обрабатывать детали из древа, фанеры, ДСП, МДФ, оргстекла, пластиков, и прочих материалов для изготовления продукции высокого качества. При этом не требуется доп.оборудования для охлаждения.
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ. Шарико-винтовая пара, установленная во фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка и обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z с высочайшей точностью. Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ (Тайвань) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
- УСИЛЕННАЯ СТАНИНА ИЗ СТАЛИ ЦЕЛЬНОСВАРНАЯ - корпус станка выполнен из толстостенных труб с большим количеством поперечных балок, что обеспечивает отличный уровень жесткости и виброустойчивости. Вес станка - 1700 кг.
- ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ - изготовлен из алюминия (реечный стол) и покрыт защитным слоем из износостойкого пластика, который оснащен пазами Т-образной формы для крепления заготовок механическим способом, специально разработанным для совместного использования с вакуумным насосом. На рабочем столе предусмотрены специальные пазы для прочной фиксации обрабатываемого материала и датчик положения инструмента по оси Z. Такой стол позволяет быстро и надежно закрепить заготовку за счет мощной вакуумной станции - 5,5 кВт. Заготовку на стол также можно крепить механически при помощи струбцин. Для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше.
- НАДЕЖНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ (Тайвань) - отличительной особенностью фрезерных станков являются линейные направляющие, изготовленные из высококачественной легированной инструментальной стали, что позволяет станку выдерживать интенсивные инерционные и силовые нагрузки.
- АСПИРАЦИОННЫЙ КОЖУХ И СИСТЕМА АСПИРАЦИИ - предназначен для удаления пыли и стружки из обрабатываемой зоны, за счет подключения специальных пылеудаляющих систем.
- ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА который позволяет при смене инструмента в станке определить длину инструмента во избежание повреждения рабочей поверхности стола. Это делает станок более долговечным и безопасным в работе.
- ПРОМЫШЛЕННЫЕ ШАГОВЫЕ ДВИГАТЕЛИ используются для перемещения по всем осям в конструкции станка. Они обеспечивают высокую точность, надежность, бесперебойную работу и стабильное качество изделий.
- СИСТЕМА УПРАВЛЕНИЯ RICH AUTO A11 С ПУЛЬТОМ УПРАВЛЕНИЯ - это удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Вид охлаждения
|
Воздушное |
Габаритные размеры
|
2080*4000*230 |
Габаритные размеры в упаковке
|
4500*2300*1200 |
Гарантия
|
12 месяцев |
Мощность шпинделя
|
6 кВт |
Направляющие
|
Квадратные |
Передача по оси Z
|
ШВП |
Передача по осям X, Y
|
Косозубые рейки |
Посадочный диаметр инструмента
|
ER-32 |
Рабочая поверхность
|
Вакуумный стол (4 зоны) с «T-пазами» |
Размер рабочего поля
|
2000*4000 мм |
Страна производства
|
КНР |
Тип двигателя
|
шаговый |
Электропитание
|
380±10% 50HZ |
Комплектация:
- Фрезерный ЧПУ станок,
- Электрошпиндель (воздушное охлаждение) - 6 кВт (18000 об/мин),
- Частотный преобразователь для плавного изменения оборотов электрошпинделя,
- Шкаф с электрокомпонентами станка,
- Ручной пульт управления станком Rich Auto,
- Датчик измерения и калибровки инструмента,
- Вакуумный рабочий стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной фиксацией,
- Шаговые электродвигатели осевого перемещения,
- Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)
- Шарико-винтовая передача по оси Z (комплект),
- Передача при помощи косозубых реек по осям X, Y (комплект),
- Набор фрез для обработки дерева / МДФ / ДСП,
- Набор цанг фиксация гайкой (комплект),
- Набор гаечных ключей для обслуживания станка (комплект),
- Струбцина для механического крепления деталей (комплект),
- Ящик с ЗИП,
- Аспирационный кожух на шпиндель,
- Руководство пользователя.
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
