Установка автоматической лазерной сварки LiMark AW 3000W

Установка автоматической лазерной сварки LiMark AW 3000W: серийный шов на крупных деталях

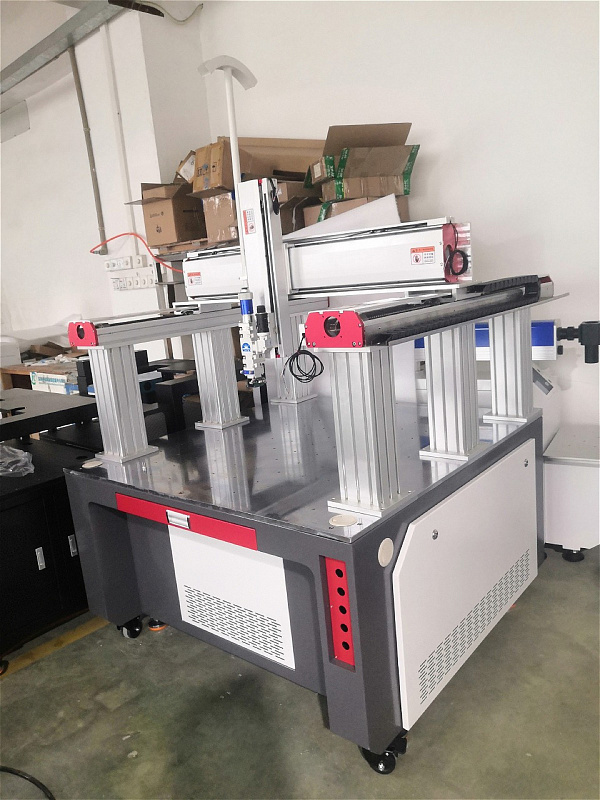

Портальная установка для автоматической лазерной сварки с источником 3 кВт и рабочим полем 1500 × 800 мм. Деталь лежит на столе, сварочная голова идёт по заданной траектории и повторяет её на каждом изделии. Поворот головы по двум осям, подача присадочной проволоки, камера контроля шва. Старшая модель линейки: больше поле, мощнее источник, толще металл.

Какую задачу решает

Сварщик даёт качественный шов, но каждый раз чуть по-своему: устал, встал под другим углом, отвлёкся. На единичных изделиях это незаметно, на серии превращается в разброс качества и переделки.

Здесь траектория задаётся один раз, дальше машина кладёт шов в одно и то же место с одинаковой скоростью и мощностью — на первой детали смены и на двухсотой. Оператор устанавливает заготовку и нажимает пуск.

Второе — скорость. Портал переносит голову между швами за доли секунды, а сварщик каждый раз перехватывает пистолет и заново примеривается. На изделии с несколькими швами разница набегает в разы.

Чем отличается от младшей модели

Выбор простой. Нужны детали покрупнее и металл потолще — берите 3000W. Изделия небольшие, но высокие — у младшей AW 1500W ход по вертикали больше, 500 мм против 300.

Для каких изделий

Теплообменники и родственные изделия: радиаторы, полотенцесушители, батареи отопления, регистры. Машину меньшей мощности мы уже поставили заказчику именно под эти задачи.

Шире — повторяющаяся сварка листовых и трубчатых конструкций: корпуса и шкафы, рамы, баки и ёмкости, короба из нержавейки, элементы вентиляции, кронштейны и опоры.

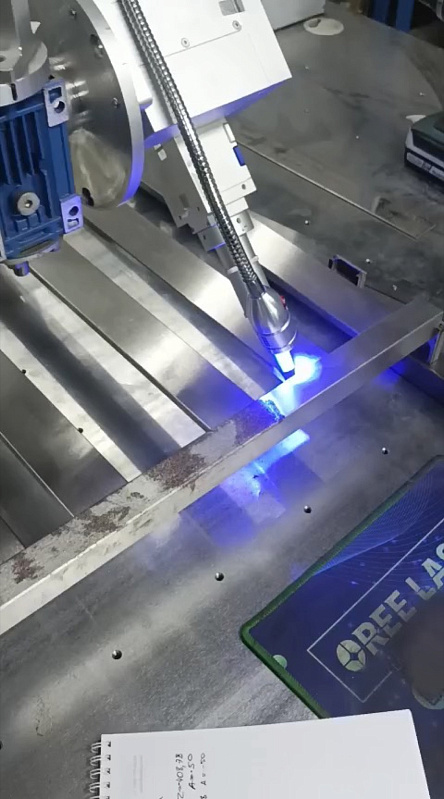

На тонком металле лазер выигрывает у аргонодуговой сварки: узкая зона нагрева, деталь не ведёт, окалины почти нет. Тонкостенную трубку можно варить, не опасаясь прожога и поводок.

Что варит

Нержавеющая сталь, углеродистая сталь, оцинковка, алюминий, латунь. Источник 3 кВт уверенно берёт металл примерно до 5–6 мм за проход, с присадочной проволокой — угловые и стыковые швы с зазором.

Точные режимы зависят от материала, толщины и подгонки. Перед отгрузкой варим ваши образцы и показываем результат — это входит в поставку.

Что внутри

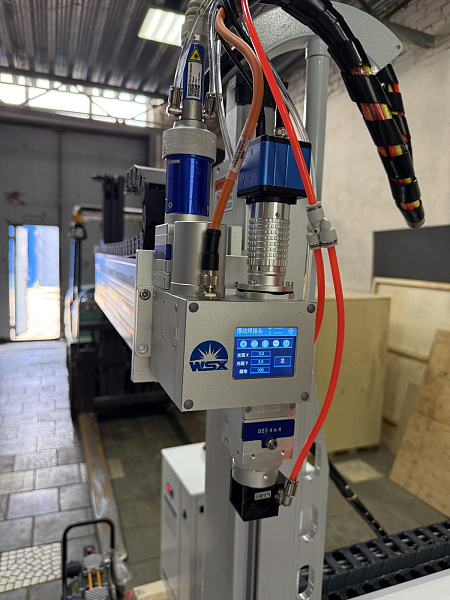

Сварочная голова WSX с двойной осцилляцией: луч качается поперёк шва, ширина и форма колебания задаются в настройках. Осцилляция перекрывает неровности подгонки и даёт широкий ровный шов вместо узкой нитки.

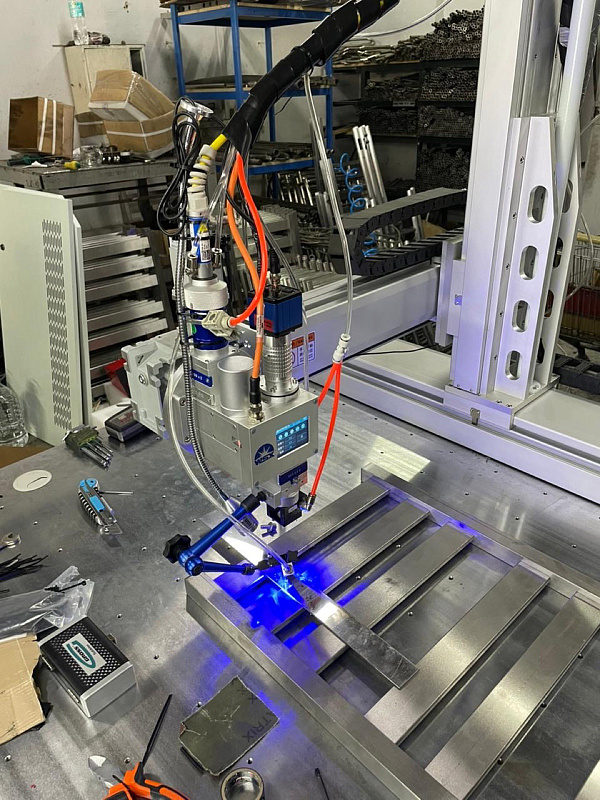

Поворот головы по осям A и B. Голова наклоняется и разворачивается, поэтому угловые и наклонные швы варятся без переустановки детали. Поворотный стол здесь не нужен — мы сознательно отказались от него в пользу поворота головы: так проще оснастка и меньше узлов, которые могут сбиться.

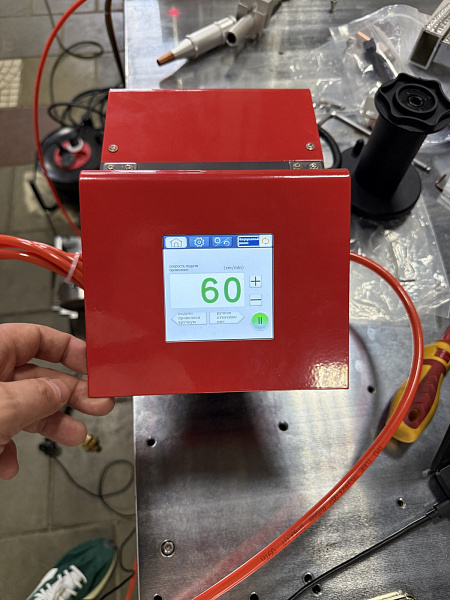

Подача присадочной проволоки с отдельным пультом: скорость в сантиметрах в минуту, ручная подача, отключение. Интерфейс на русском языке. Проволока нужна там, где детали подогнаны неидеально, — металл заполняет зазор.

Камера контроля шва — оператор видит зону сварки на отдельном мониторе с прицелом и наводит траекторию по реальной детали.

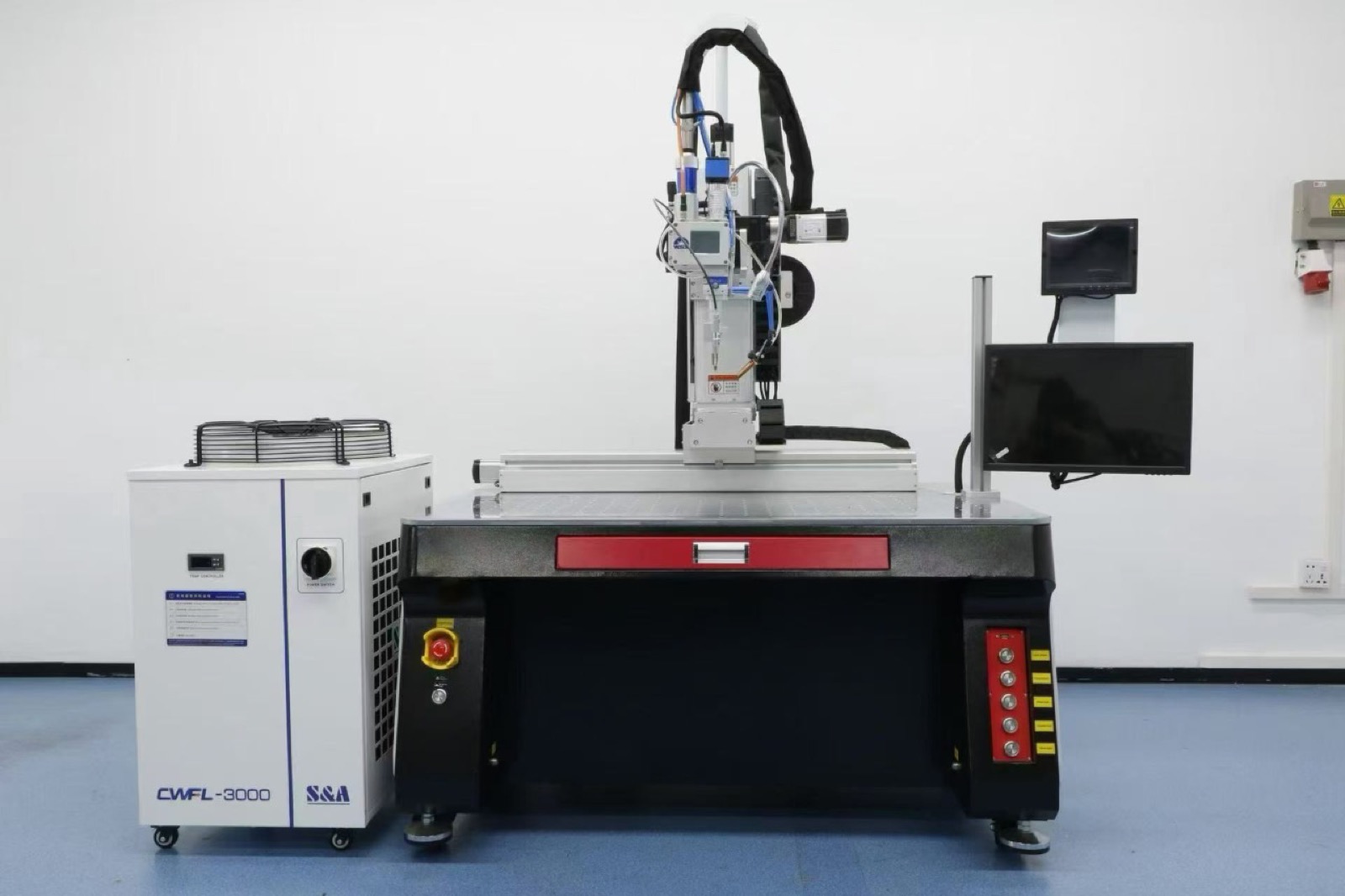

Приводы — сервомоторы с сдвоенным приводом по оси Y: портал двигается ровно, без перекоса, что важно на длинных швах. Стол из нержавеющей стали с крепёжными пазами под оснастку. Чиллер в комплекте.

Доработаем под ваше изделие

Мы не просто привозим коробку из Китая. Под конкретную деталь можем:

• изготовить оснастку и прижимы, чтобы установка заготовки занимала секунды
• заменить систему управления на ту, к которой привык ваш оператор
• изменить схему поворота под форму изделия
• подобрать мощность источника и размер поля под ваши габариты

Это обычная часть работы, а не отдельная услуга: машина должна варить ваше изделие, а не абстрактный образец.

Комплектация

Портальная установка с рабочим полем 1500 × 800 × 300 мм, лазерный источник 3 кВт, сварочная голова WSX с двойной осцилляцией, поворот головы по осям A и B, механизм подачи присадочной проволоки, камера контроля шва, система управления, промышленный компьютер с монитором, чиллер, стол из нержавеющей стали с крепёжными пазами, комплект кабелей, инструкция на русском языке.

Цена и поставка

Две цены — со склада и под заказ. Складская позиция отгружается за 2–3 дня, срок под заказ менеджер подтверждает при расчёте. Гарантия 1 год, возможно продление. Пусконаладка и обучение оператора входят в поставку: настраиваем режимы под ваш металл и учим строить задание.

Частые вопросы

Чем это лучше ручной лазерной сварки? Повторяемостью и скоростью на серии. Для единичных и разнотипных изделий ручная сварка удобнее; автомат окупается там, где одна деталь идёт партиями.

Чем отличается от робота? Робот нужен для сложных пространственных траекторий и стоит существенно дороже. Здесь задача плоская и повторяемая — портал проще в наладке и понятнее оператору.

Зачем поворот головы, если есть поворотный стол? Стол вращает деталь, голова вращает луч. Для плоских и протяжённых изделий поворот головы удобнее: не нужно закреплять деталь в поворотнике и считать её центр тяжести.

Нужна ли присадочная проволока всегда? Нет. При плотной подгонке варят без неё. Проволока нужна при зазоре или когда требуется усиление шва.

Можно ли другую мощность или другое поле? Да, машина выпускается в нескольких мощностях и размерах рабочего поля. Скажите, какие у вас изделия, — подберём конфигурацию.

Кто обслуживает? Мы. Инженеры выезжают на пусконаладку, дальше сервис и запчасти. Узлы этой машины знаем не по документации — аналогичная работает у нашего заказчика.
