Установка автоматической лазерной сварки LiMark AW 1500W

Установка автоматической лазерной сварки LiMark AW 1500W: одинаковый шов на каждой детали

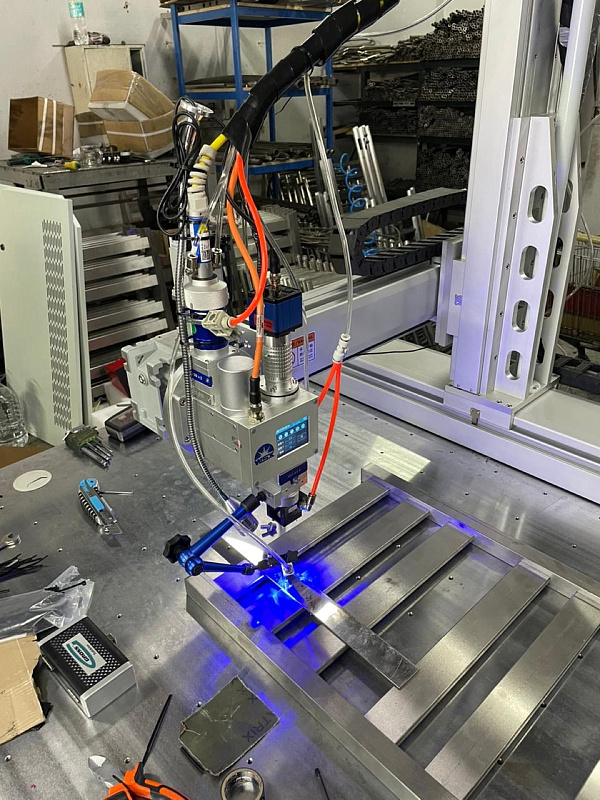

Портальная установка для серийной лазерной сварки. Деталь закрепляется на столе, сварочная голова идёт по заданной траектории и повторяет её на каждом изделии одинаково. Источник 1,5 кВт, рабочее поле 1300 × 600 мм, ход по вертикали 500 мм, подача присадочной проволоки, камера контроля шва. Машина этой конфигурации уже работает у нашего заказчика на производстве радиаторов.

Какую задачу решает

Ручная лазерная сварка даёт качественный шов, но каждый шов получается немного своим: сварщик устал, отвлёкся, встал под другим углом. На единичных изделиях это незаметно, на серии — превращается в разброс качества, переделки и жалобы от ОТК.

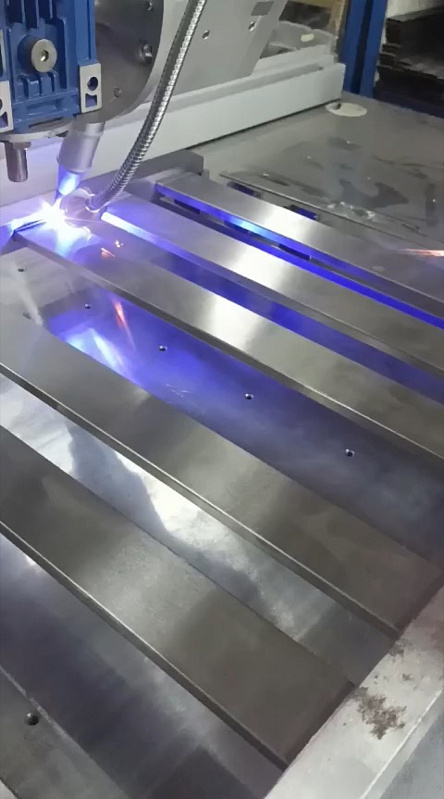

Здесь траектория задаётся один раз. Дальше машина кладёт шов в одно и то же место с одинаковой скоростью и мощностью — на первой детали смены и на двухсотой. Оператору остаётся установить заготовку и нажать пуск.

Второе, что меняется, — скорость. Портал переносит голову между швами за доли секунды, тогда как сварщик каждый раз перехватывает пистолет и заново примеривается. На изделии с несколькими швами разница по времени набегает в разы.

Для каких изделий

Теплообменники и всё, что на них похоже: бытовые радиаторы, полотенцесушители, батареи отопления, регистры. Именно под эти задачи машина и поставлена нашему клиенту.

Шире — любая повторяющаяся сварка тонкостенных деталей: корпуса и шкафы, рамы, ёмкости, короба из нержавейки, кронштейны, детали мебельной фурнитуры, элементы вентиляции.

Лазер здесь выигрывает у аргонодуговой сварки именно на тонком металле: зона нагрева узкая, деталь не ведёт, окалины почти нет. Тонкостенную трубку радиатора можно варить, не боясь прожечь или скрутить винтом.

Что варит

Нержавеющая сталь, углеродистая сталь, оцинковка, алюминий, латунь. С источником 1,5 кВт уверенно берётся тонкостенный металл примерно до 3 мм за проход; с присадочной проволокой — угловые и стыковые швы с зазором.

Точные режимы зависят от материала, толщины и подгонки деталей. Перед отгрузкой варим ваши образцы и показываем результат — это входит в поставку, а не продаётся отдельно.

Что внутри

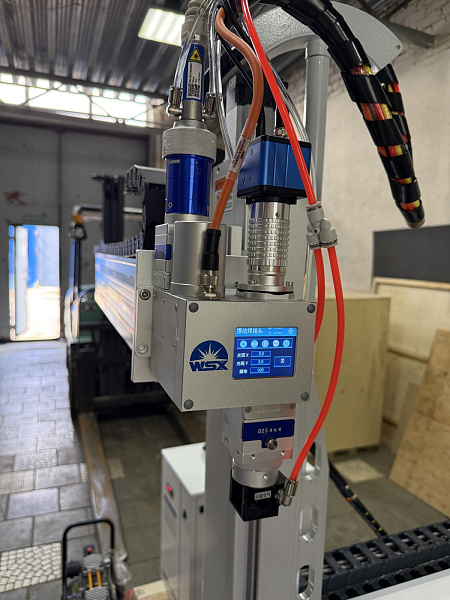

Сварочная голова WSX с осцилляцией: луч не идёт по прямой, а качается поперёк шва, размер пятна задаётся в настройках (по умолчанию 3 × 3 мм). Осцилляция перекрывает неровности подгонки и даёт широкий ровный шов вместо узкой нитки.

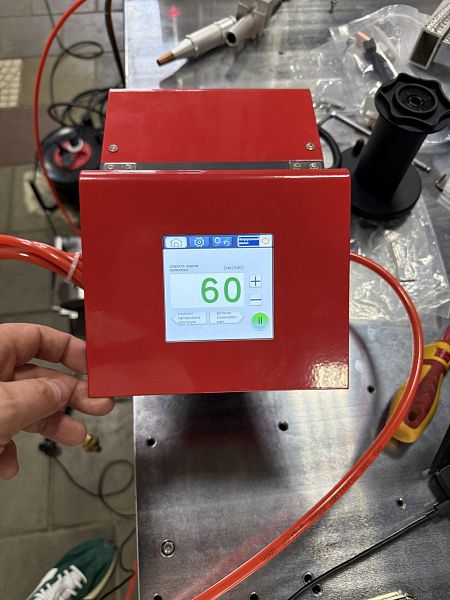

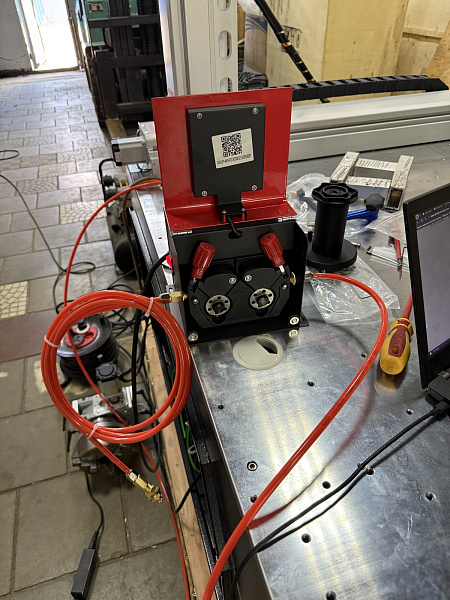

Подача присадочной проволоки с отдельным пультом — скорость выставляется в сантиметрах в минуту, есть ручная подача и отключение. Интерфейс на русском языке. Проволока нужна там, где детали подогнаны неидеально: металл заполняет зазор, вместо того чтобы проваливаться.

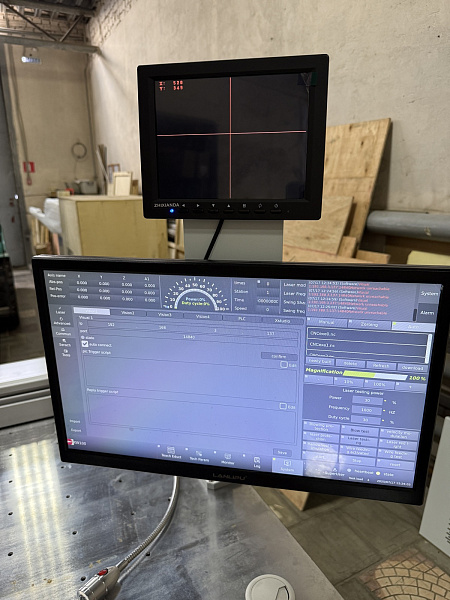

Камера контроля шва — оператор видит зону сварки на отдельном мониторе с прицелом и может точно навести траекторию по детали, а не по памяти.

Система управления C6 — та же, что мы обслуживаем сами. Задание строится по контуру, параметры мощности, частоты и скважности выставляются в одном окне.

Приводы — сервомоторы по шине EtherCAT, без люфтов и с точным позиционированием. Стол из нержавеющей стали с крепёжными пазами под оснастку. Чиллер S&A в комплекте.

Доработаем под ваше изделие

Мы не просто привозим коробку из Китая. Под конкретную деталь можем:

• поставить поворот головы вместо поворотного стола, если изделие удобнее варить с наклоном луча
• заменить систему управления на ту, к которой привык ваш оператор
• изготовить оснастку и прижимы под вашу деталь, чтобы установка заготовки занимала секунды
• подобрать мощность источника под толщину металла

Это обычная часть работы, а не дополнительная услуга: машина должна варить ваше изделие, а не абстрактный образец.

Комплектация

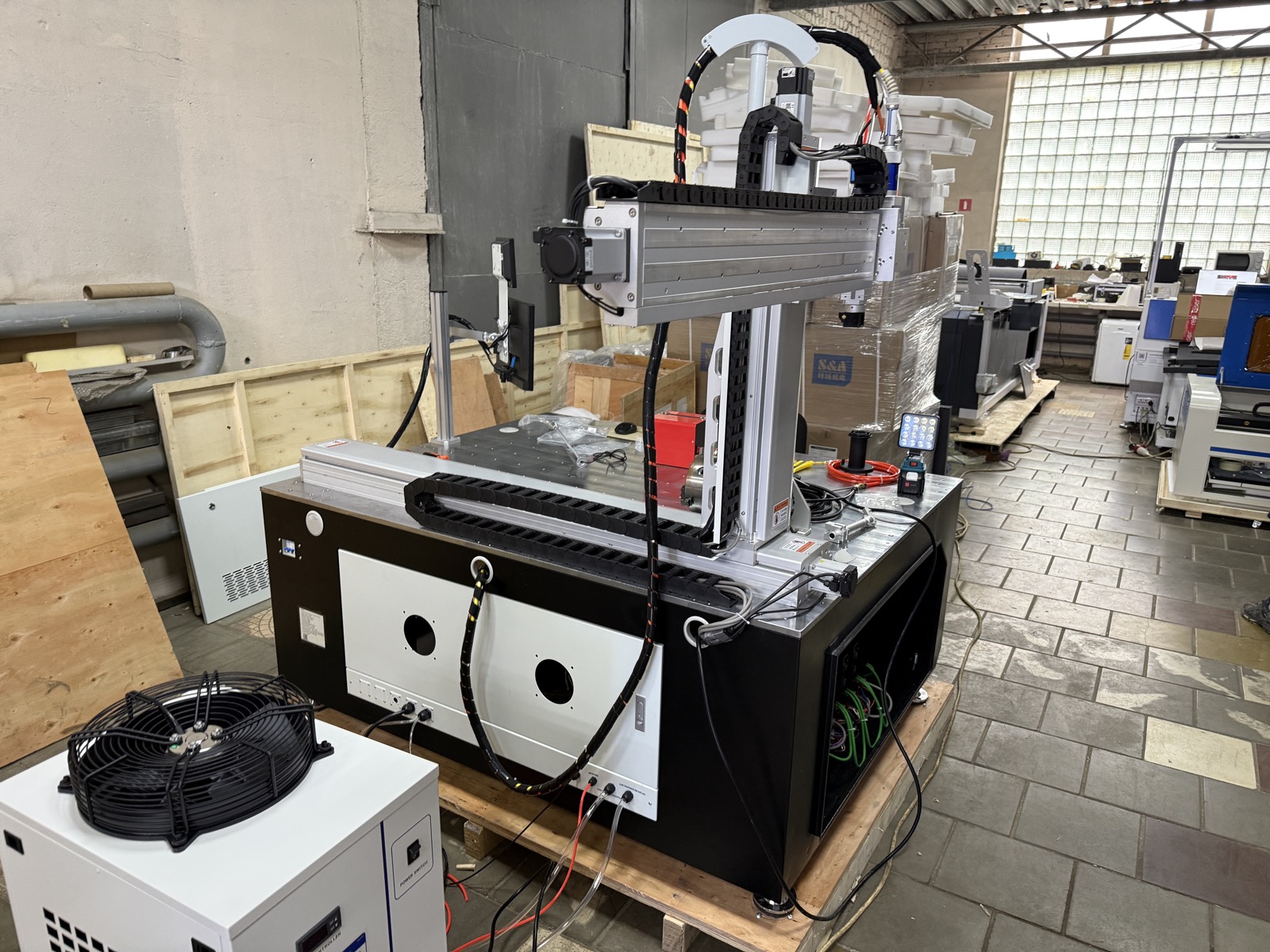

Портальная установка с рабочим полем 1300 × 600 × 500 мм, лазерный источник 1,5 кВт, сварочная голова WSX с осцилляцией, механизм подачи присадочной проволоки с русским интерфейсом, камера контроля шва, система управления C6, промышленный компьютер с монитором, чиллер, стол из нержавеющей стали с крепёжными пазами, комплект кабелей, инструкция на русском языке.

Цена и поставка

Две цены — со склада и под заказ. Складская позиция отгружается за 2–3 дня, срок под заказ менеджер подтверждает при расчёте. Гарантия 1 год, возможно продление. Пусконаладка и обучение оператора входят в поставку: инженеры настраивают режимы под ваш металл и учат строить задание, а не оставляют вас с инструкцией.

Частые вопросы

Чем это лучше ручной лазерной сварки? Повторяемостью и скоростью на серии. Для единичных и разнотипных изделий ручная сварка удобнее и дешевле; автомат окупается там, где одна и та же деталь идёт партиями.

Чем отличается от робота? Робот нужен для сложных пространственных траекторий и стоит существенно дороже. Здесь задача плоская и повторяемая — портал проще в наладке, дешевле и понятнее оператору.

Нужна ли присадочная проволока всегда? Нет. При плотной подгонке деталей варят без неё. Проволока нужна, когда есть зазор или требуется усиление шва.

Какая нужна подготовка помещения? Место под станок и чиллер, трёхфазное питание, вытяжка над рабочей зоной. Точные требования дадим при расчёте — они зависят от конфигурации.

Можно ли другую мощность или другое поле? Да, машина выпускается в нескольких мощностях и размерах рабочего поля. Скажите, какие у вас изделия, — подберём конфигурацию и посчитаем.

Кто обслуживает? Мы. Инженеры выезжают на пусконаладку, дальше — сервис и запчасти. Систему управления и узлы этой машины мы знаем не по документации: такая же работает у нашего клиента.
