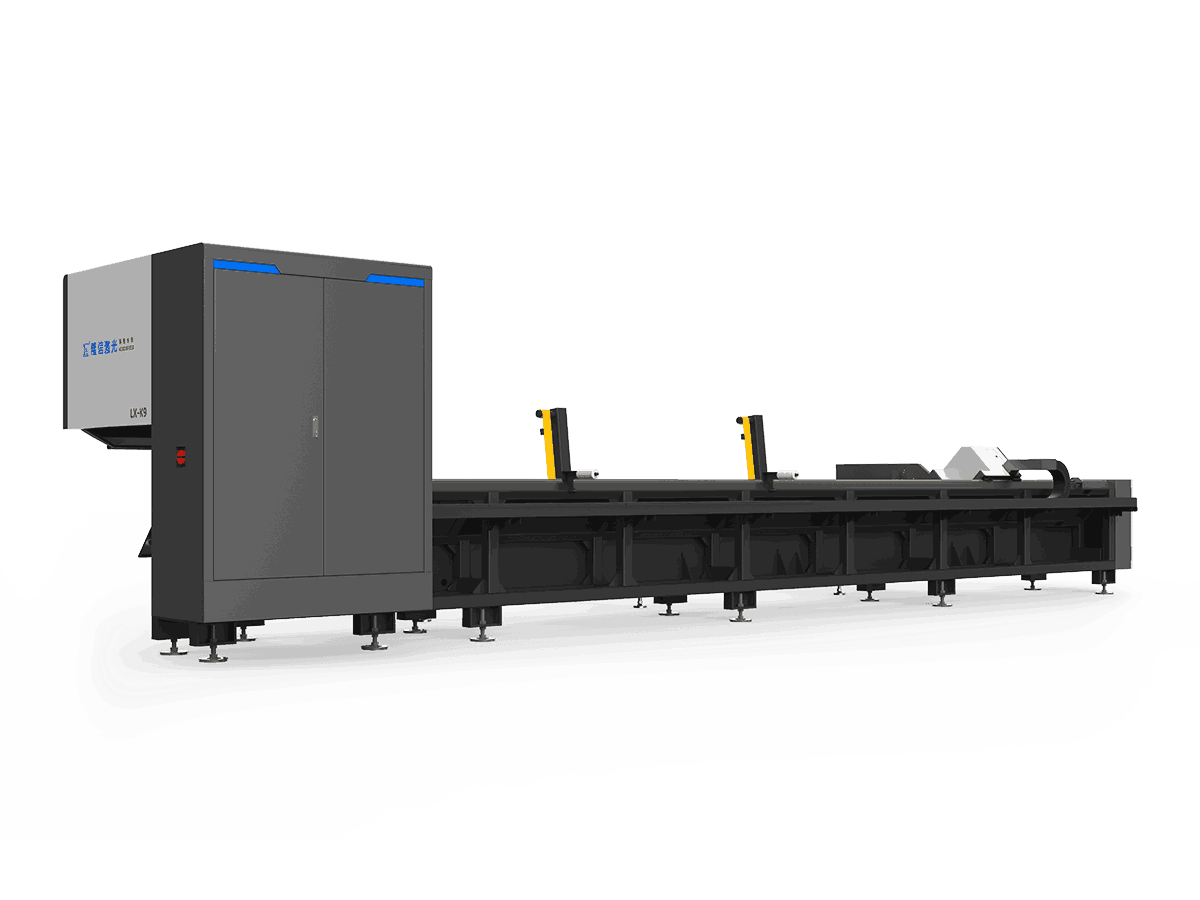

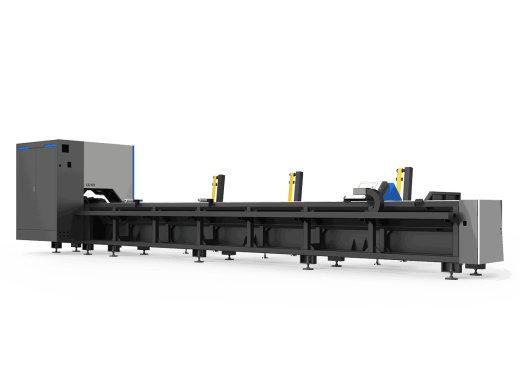

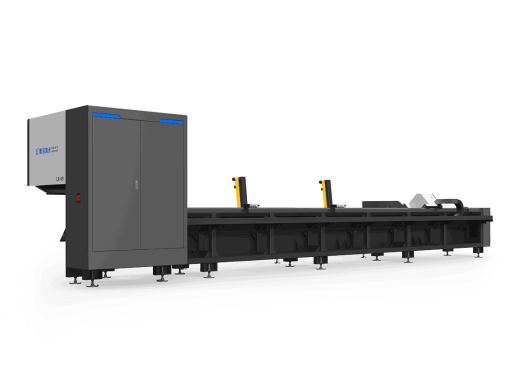

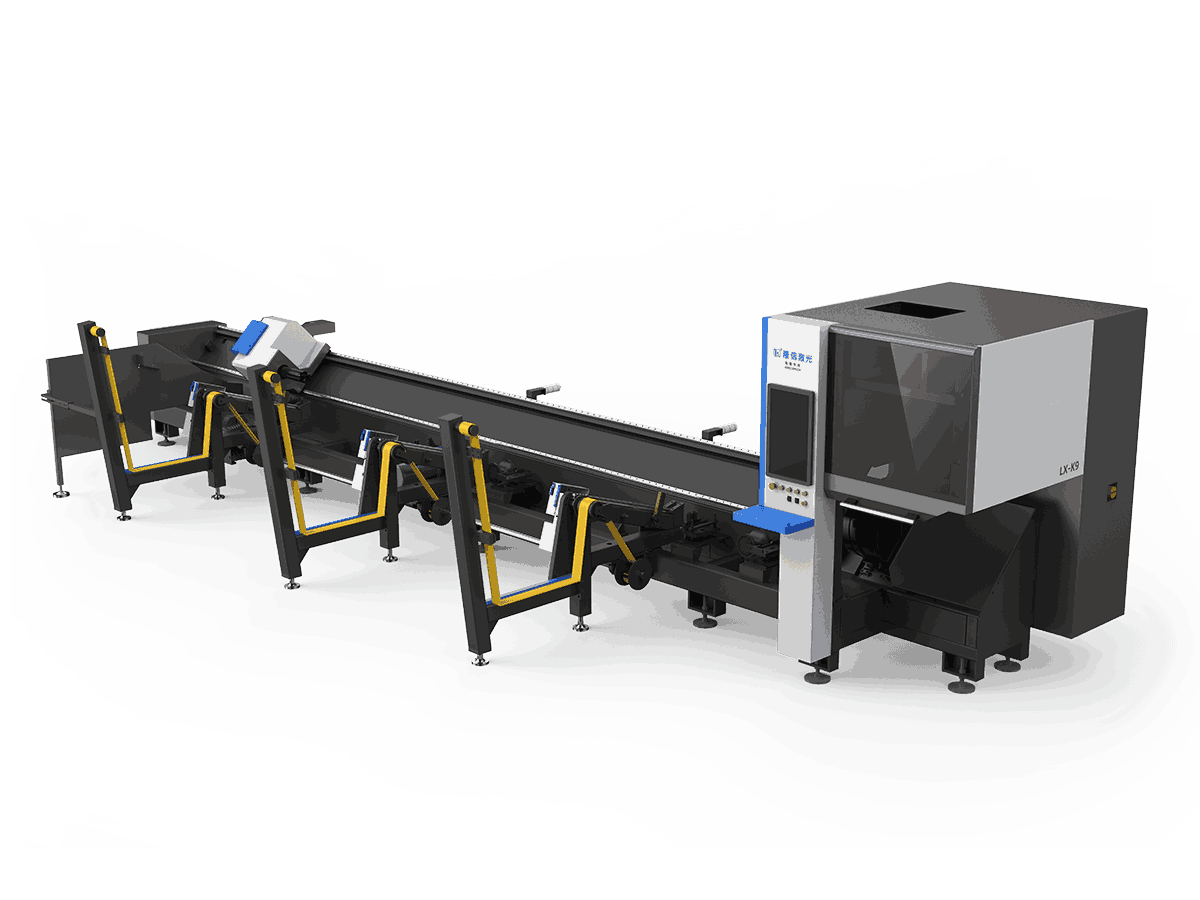

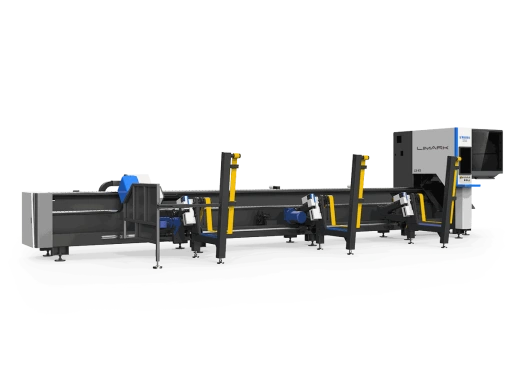

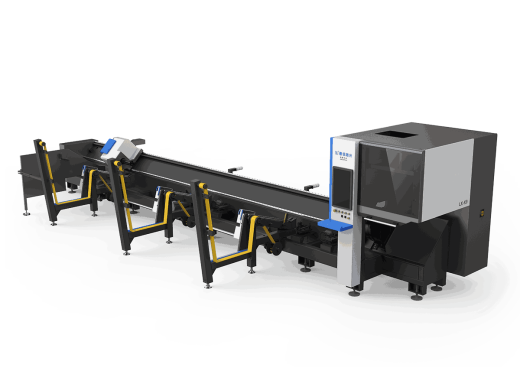

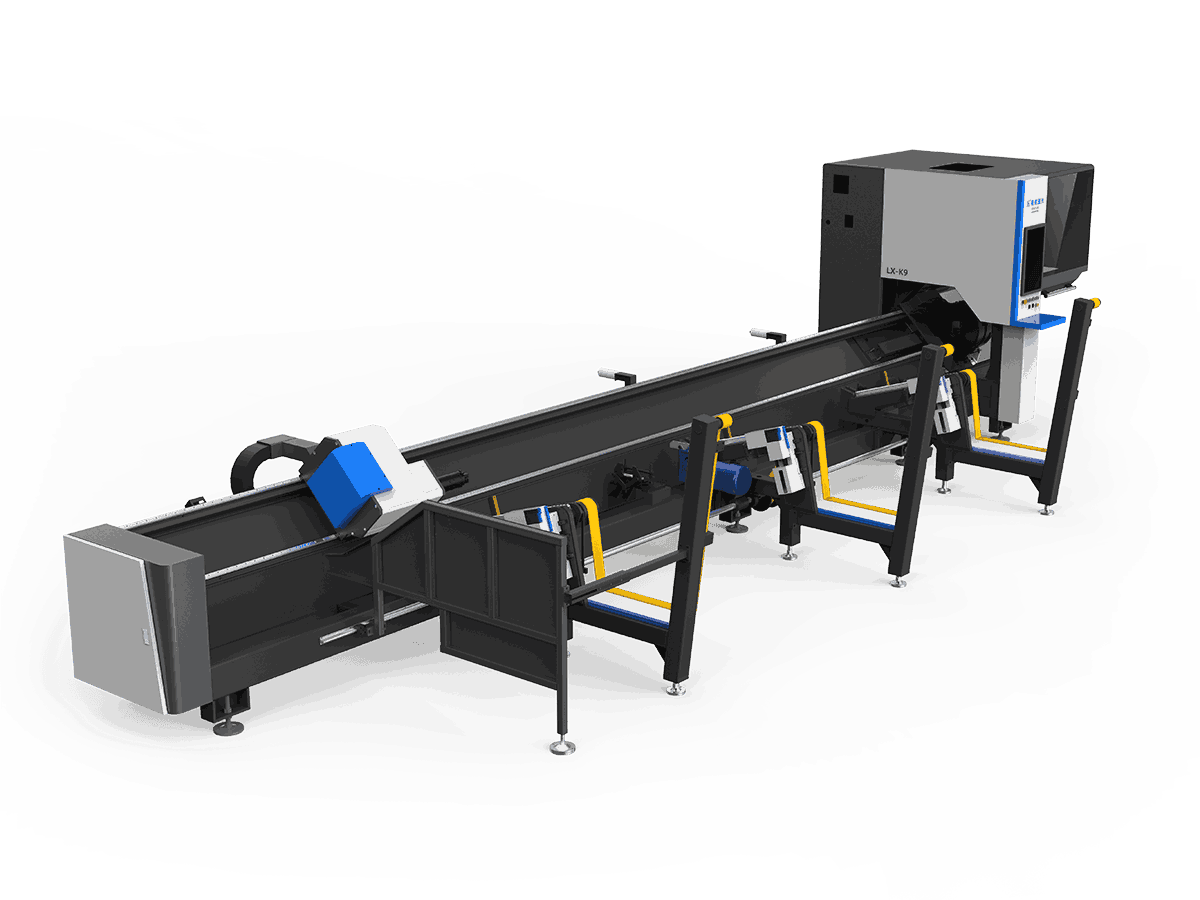

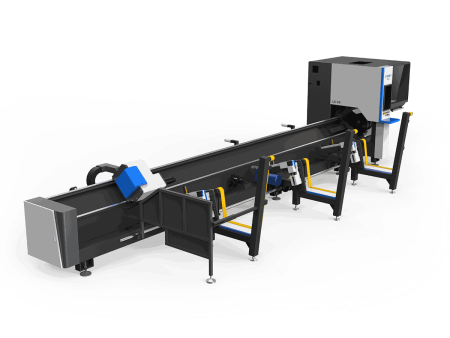

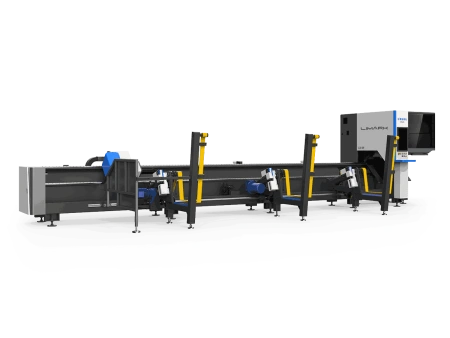

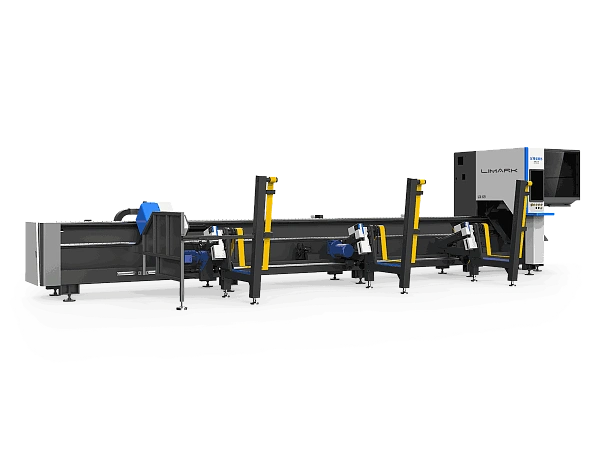

Лазерный труборез LX-K9 2000 KW RAYCUS автомат

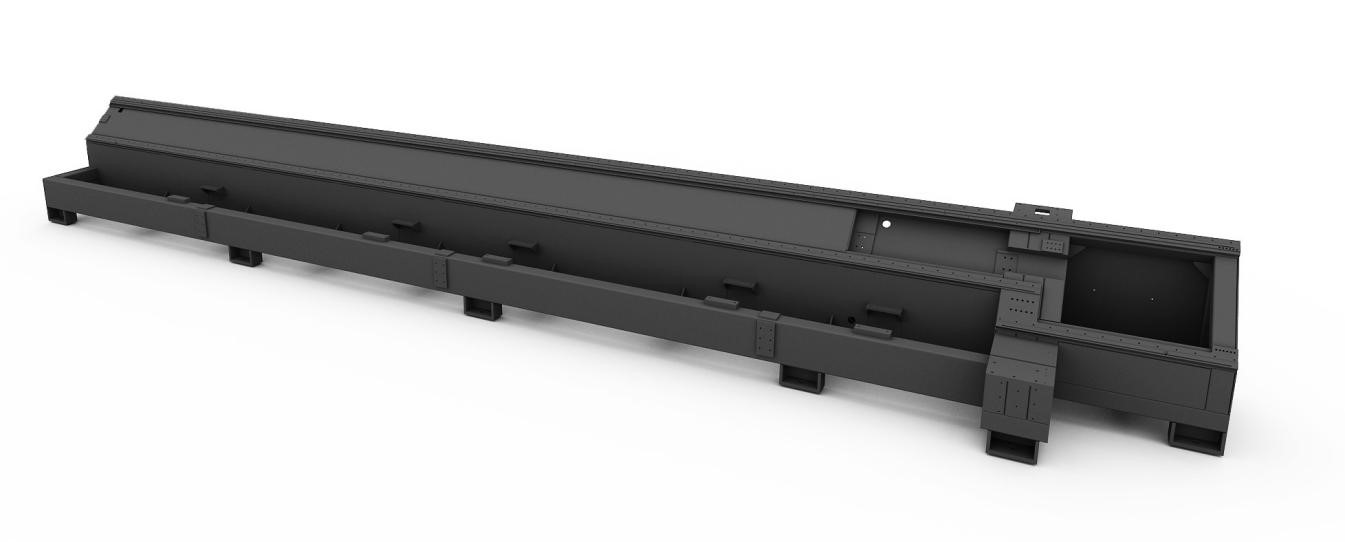

Усиленная сварная станина

Станина – это основа конструкции станка, которая рассчитанная на все время его эксплуатации. Сверхпрочная рама станка сварена из листового металла толщиной 6-8 мм. Прочности ей придают ребра жесткости. Эти методы проектирования и обработки гарантируют, что станок обладает превосходной сейсмостойкостью, высокой жесткостью и стабильностью. В то же время конструкция компактна, занимаемая площадь невелика, а эксплуатация и техническое обслуживание удобны, что может удовлетворить потребности промышленного круглосуточного производства. Станина рассчитана на передвижение с ускорением 1,5 G без деформаций и перекосов.

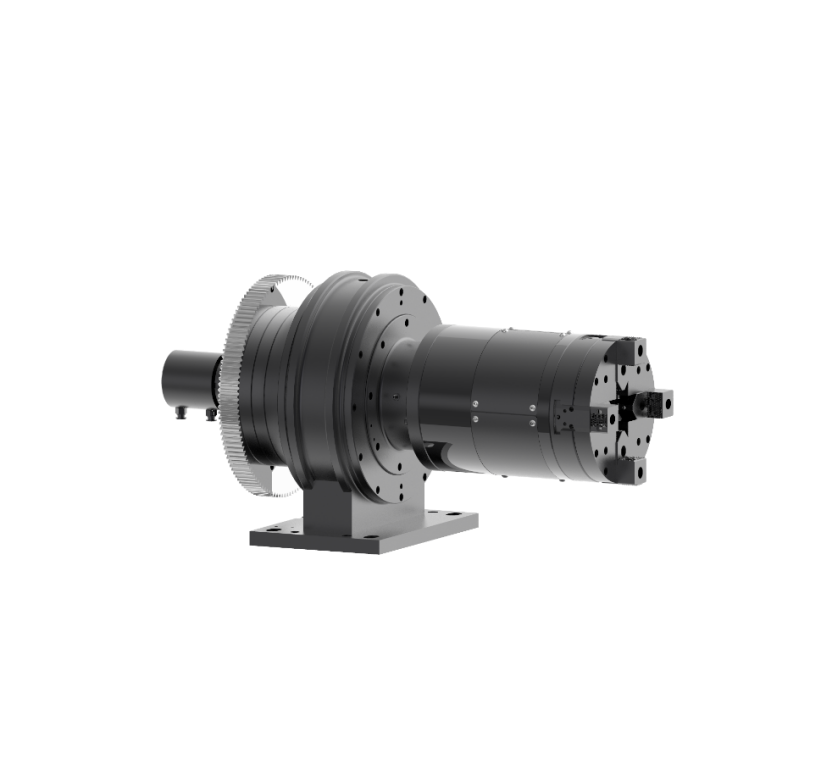

Пневматический патрон

Обладает высокой точностью работы. Точность повторного позиционирования - 0.02мм, скорость ускорения до 1.5 G, скорость патрона до 180 об/мин, это сверхвысокая скорость резки. При резке коротких заготовок передний патрон может перемещаться вперед, чтобы продвинуть заготовку и начать резку. При этом длина обрезков составляет не более 40 мм, что позволяет существенно экономить на материалах.

Система управления Cypcut FSCUT ЧПУ

Программное обеспечение TubePRO (опционально СYPCUT) на станках - это управление последнего поколения, имеющее такие функции как:

• Автоматический расчет времени обработки деталей. Это упрощает расчет стоимости при резке сторонних заказов и расчете себестоимости продукции и отходов.
• Дистанционная диагностика неисправностей систем станка, которая позволяет сократить время простоя и исключить выездные расходы, связанные с сервисом оборудования.
• Профессионально разработанное ПО для профессиональной резки труб, поддерживает производство труб и профилей различной формы. Оно легко работает с программным обеспечением для раскроя труб, реализуя настройку технологии, создание расширенной траектории инструмента и раскроя для стандартных и специальных производственных нужд.

• Имеет хорошую совместимость с различными форматами чертежей, включая: NC-код, DXF, PLT, AI и т.д.

• Быстрая и удобная функция автоматического выравнивания и коррекции центра устраняет ручное управление, повышает точность резки.

• Автоматически рассчитывается скорость вращения заготовки в соответствии с ее размером, а также высота подъема режущей головы (автофокус). Это помогает избежать столкновения с заготовкой в процессе резки и значительно сокращает время на обработку (по сравнению с ручными настройками).

• Легко пользоваться, поддерживает русский язык.


Труборез оснащён лазерной головой OSPRI (опционально RAYTOOLS), с автофокусом (автономным контроллером высоты) и встроенной системой водяного охлаждения. Автофокус позволяет отслеживать малейшие неровности металла, передавая станку информацию о рекомендуемой траектории движения. Станок перестаёт резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания материала. Лазерная голова имеет два встроенных контура охлаждения, что обеспечивает постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить их срок службы.

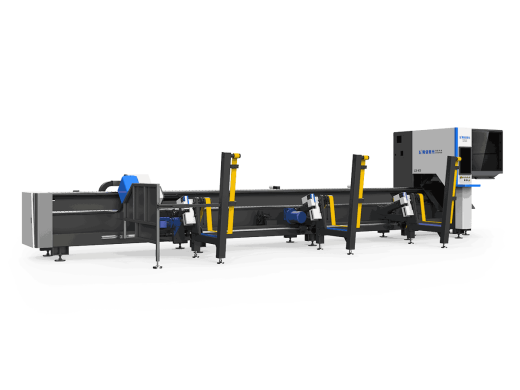

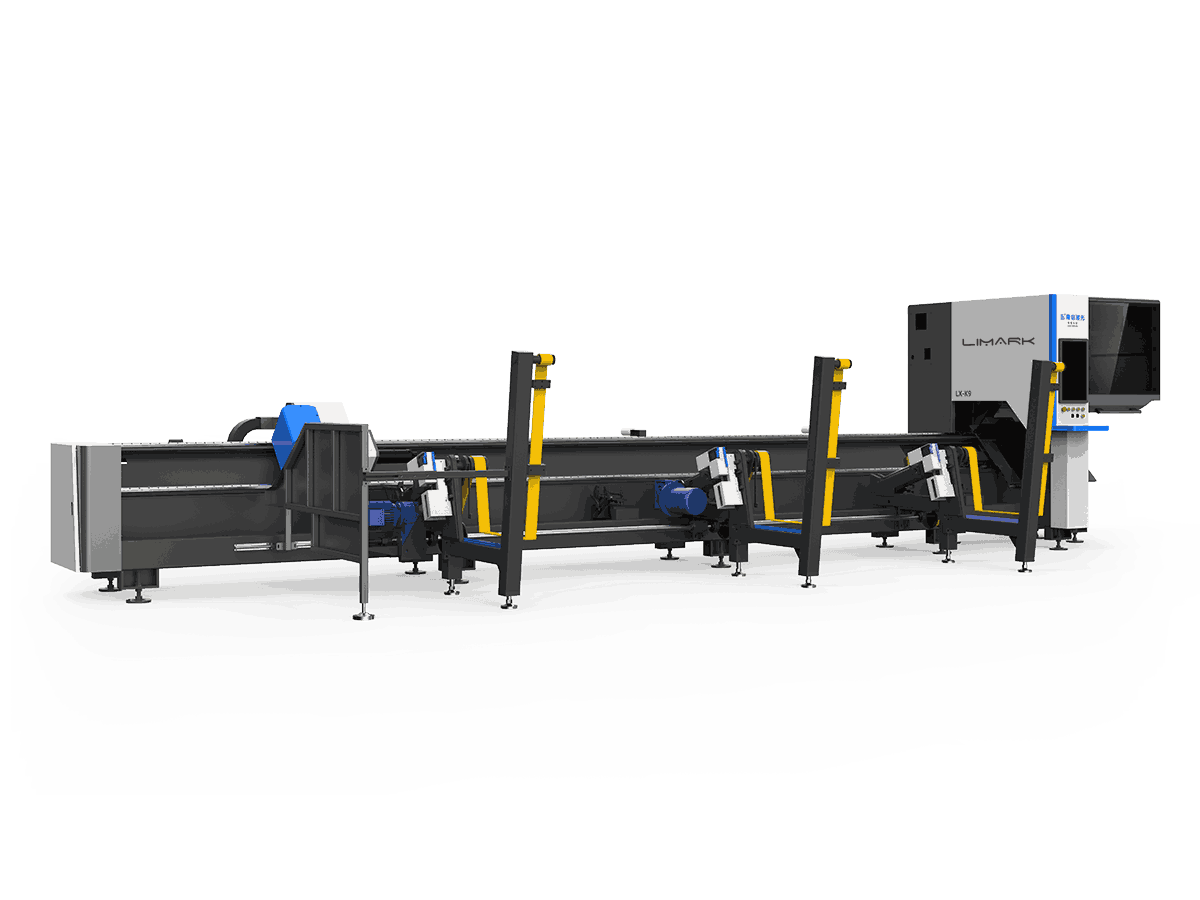

Автоматическая система загрузки материалов

• Станок может одновременно перемещать трубы общим весом до 1 тонны, поддерживая одновременно круглые и квадратные трубы;
• Автоматически отрегулируйте положение подачи в соответствии с различными трубами, чтобы гарантировать точную подачу различных труб в центр основного патрона;
• После завершения процесса загрузки автоматически подготавливается следующая труба, чтобы сократить время ожидания загрузки;

• Диапазон диаметра загрузочной трубы: круглая труба: диаметр 8-90 мм; квадратная труба: 8*8 мм - 80*80 мм , диапазон длины труб: 5500 мм-6500 мм.
