3D лазерная маркировка против 2D лазерной маркировки ключевые различия

В современной промышленности требования к точности нанесения маркировки постоянно растут. Если традиционная 2D лазерная маркировка долгие годы была стандартом для плоских поверхностей, то с усложнением геометрии деталей на первый план выходит технология 3D лазерной маркировки. Понимание ключевых различий между этими подходами критически важно для оптимизации производства.

Ограничения 2D лазерной маркировки

Классические 2D лазерные системы работают в фиксированной фокальной плоскости. Лазерный луч сохраняет максимальную плотность энергии и четкость только на строго определенной высоте. Как только поверхность детали имеет перепад высот или изгиб, фокус теряется. Результатом становятся размытые края, неравномерная глубина гравировки или искаженное изображение. Для решения этой проблемы операторам часто приходится использовать механические поворотные оси или вручную перенастраивать высоту платформы, что замедляет цикл производства и повышает риск брака.

Преимущества 3D лазерной маркировки

3D маркировка кардинально меняет правила игры благодаря внедрению динамической фокусировки по оси Z. В основе технологии лежит трехосевая сканирующая головка с подвижной линзой. Программное обеспечение в реальном времени рассчитывает геометрию поверхности и за миллисекунды корректирует фокусное расстояние лазера. Это позволяет поддерживать идеально четкое пятно и высокую плотность энергии как на вершинах, так и во впадинах сложной детали.

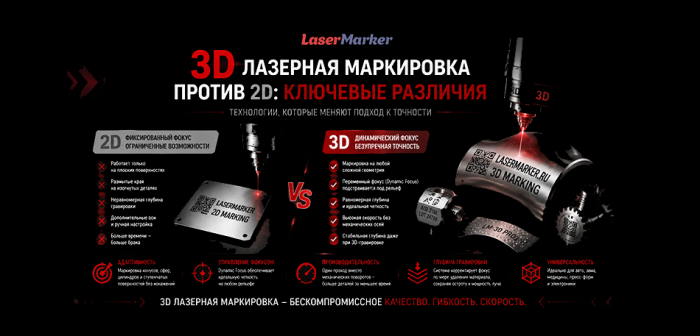

Ключевые различия: сравнительный анализ

• Адаптивность: 2D системы ограничены плоскими объектами. 3D системы без искажений «оборачивают» графику вокруг конусов, сфер, цилиндров и ступенчатых поверхностей.
• Управление фокусом: В 2D фокус фиксирован. В 3D используется переменный фокус (dynamic focus), автоматически подстраивающийся под рельеф для обеспечения равномерной глубины и четкости.
• Производительность: 3D маркировка устраняет необходимость в медленных механических поворотных устройствах. Луч огибает деталь за один проход, сокращая время настройки и увеличивая пропускную способность.
• Глубина гравировки: При глубокой 3D-гравировке система корректирует фокус по мере удаления материала, сохраняя остроту краев и мощность луча на каждом новом уровне.

Сферы применения

Благодаря универсальности, 3D маркировка широко применяется в высокотехнологичных отраслях. В автомобильной и аэрокосмической промышленности она используется для нанесения читаемых кодов на изогнутые поверхности поршней и крепежа. В медицине технология позволяет маркировать хирургические инструменты сложной формы без нарушения биосовместимости. Также 3D-системы незаменимы при создании текстур на промышленных пресс-формах и нанесении логотипов на электронику с закругленными краями.

Выбор оборудования

При переходе на 3D важно оценить не только тип лазера (волоконный, УФ или CO2), но и возможности ПО. Современные системы поддерживают импорт CAD-моделей (STEP, STL), автоматически создавая карту поверхности для идеального наложения изображения. Также следует учитывать рабочий диапазон по оси Z, соответствующий максимальному перепаду высот ваших деталей. Правильная настройка обеспечивает долговечность маркировки, что критически важно для деталей, подвергающихся постоянному трению.

Заключение

Если производство ограничивается плоскими табличками, 2D маркировка остается экономически эффективным решением. Однако для работы со сложной геометрией 3D лазерный маркер с динамической фокусировкой является безальтернативным выбором, обеспечивая бескомпромиссное качество, гибкость и высокую скорость обработки.
