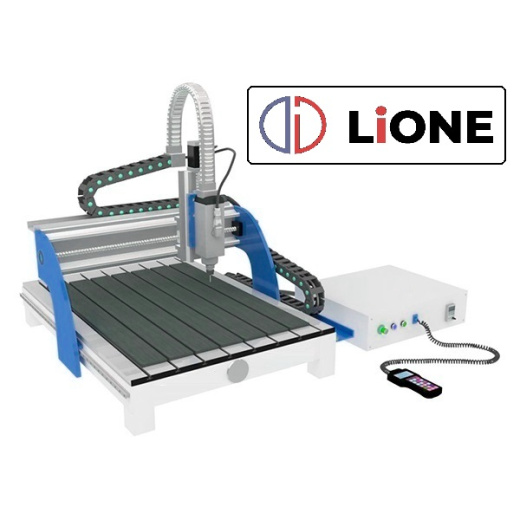

Компактный настольный фрезер с ЧПУ и цельнолитым корпусом LiONE 6090 HV MINI (Z-150; 1,5 кВт), размеры рабочего поля 600х900 мм.
Настольный фрезерный станок LiONE 6090 HV MINI, предназначен для раскроя, резки, гравировки, выполнения 2D и 3D работ практически на всех материалах: мягких металлов (латунь, медь, алюминий), дерева и его производных, многих видов пластика, полистирола, искусственного камня, и пр.
Фрезерный станок LiONE 6090 HV MINI - это достаточно бюджетный настольный вариант фрезера с ЧПУ, который предназначен для обработки небольших материалов. Данный фрезер с ЧПУ наиболее привлекателен для начинающих и небольших производств, так как он прост использовании, занимает мало место в помещении и достаточно быстро окупаем. С его помощью можно производить резку и гравировку дерева и его производных, МДФ, ДСП, пластика, оргстекла, ПВХ, композита, мягкого металла алюминия. Станок может быть использован в различных отраслях: изготовление мебели, икон и картин из дерева, сувениров, рекламных конструкций, скульптур и мн.другое.
КОНСТРУКЦИЯ СТАНКА LiONE 6090 HV MINI И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 1,5 КВТ - 18 000 ОБ/МИН (жидкостное охлаждение) - частота вращения которого 18 000 об/мин при оптимальной мощности в 1,5 кВт. Это делает возможным обрабатывать детали из древа, фанеры, ДСП, МДФ, оргстекла, пластиков, и прочих материалов для изготовления продукции высокого качества.
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ. Шарико-винтовая пара, установленная во фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка и обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z с высочайшей точностью.
- ВЫСОКОТОЧНЫЕ ЦИЛИНДРИЧЕСКИЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ (Тайвань) - это полированные валы на алюминиевой опоре, которая устраняет основной недостаток направляющих валов - прогиб, увеличивает грузоподъемность, жесткость и точность перемещения. подобные комплектующие используются в качестве направляющих в системах точных линейных перемещений - линейных модулях, осях с ЧПУ, в частности во фрезерных и гравировальных станках.
- ЛИТАЯ ЧУГУННАЯ СТАНИНА - корпус выполнен из высококачественного чугуна с последующей обработкой для снятия внутренних напряжений, вес которого 255 кг. Это дает возможность получить гарантированно высокую точность и качество.
- РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ - изготовлен из алюминия (реечный стол) и покрыт защитным слоем из износостойкого пластика, который оснащен пазами Т-образной формы для крепления заготовок механическим способом. На рабочем столе предусмотрены специальные пазы для прочной фиксации обрабатываемого материала и датчик положения инструмента по оси Z.
- АСПИРАЦИОННЫЙ КОЖУХ предназначен для удаления пыли и стружки из обрабатываемой зоны, за счет подключения специальных пылеудаляющих систем.
- ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА который позволяет при смене инструмента в станке определить длину инструмента во избежание повреждения рабочей поверхности стола. Это делает станок более долговечным и безопасным в работе.
- ПРОМЫШЛЕННЫЕ ШАГОВЫЕ ДВИГАТЕЛИ используются для перемещения по всем осям в конструкции станка. Они обеспечивают высокую точность, надежность, бесперебойную работу и стабильное качество изделий.
- СИСТЕМА УПРАВЛЕНИЯ RICH AUTO A11 С ПУЛЬТОМ УПРАВЛЕНИЯ - это удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
- ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM» для быстрого и простого моделирования и обработки 2D и 3D моделей, которая вполне подходит для начинающих, требует от пользователя минимальных знаний и навыков и подходит для неопытных пользователей. Это ПО позволяет выполнить весь цикл изготовления изделия, начиная с его разработки в виде эскиза, заканчивая получением готового изделия. ПО ArtCAM используется для резки, гравировки, резьбы по дереву и др. операций.
Краткие характеристики:
| Размеры рабочего стола, мм | 890 х 1200 |
| Размеры зоны обработки X и Y, наибольшие, мм | 600 х 900 |
| Перемещение шпинделя по оси Z, мм | 150 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип рабочего стола | Механический с «Т»- пазами крепления |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 4 |
| Скорость холостого хода, м/мин | 0 – 6 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 16 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1,95 |
Габаритные размеры
| Длина, мм | 1470 |
| Ширина, мм | 1150 |
| Высота, мм | 950 |
| Вес, кг | 255 |
- Фрезерный ЧПУ станок,
- Электрошпиндель (воздушное охлаждение) - 1,5 кВт (18000 об/мин),
- Частотный преобразователь для плавного изменения оборотов электрошпинделя,
- Шкаф с электрокомпонентами станка,
- Ручной пульт управления станком Rich Auto,
- Датчик измерения и калибровки инструмента,
- Рабочий стол с «T-пазами» для возможности механической фиксации,
- Шаговые электродвигатели осевого перемещения,
- Линейные направляющие прямоугольного сечения по оси X,Y,Z (комплект),
- Шарико-винтовая передача по осям X, Y, Z,
- Набор фрез для обработки дерева / МДФ / ДСП,
- Набор цанг (комплект),
- Набор гаечных ключей для обслуживания станка (комплект),
- Струбцина для механического крепления деталей (комплект),
- Ящик с ЗИП,
- Программное обеспечение,
- Руководство пользователя.
