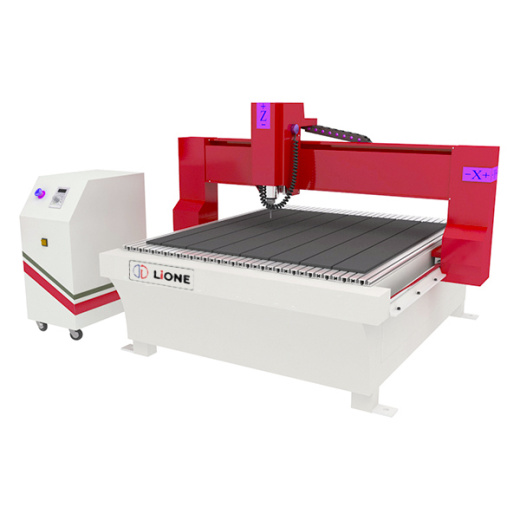

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE 1325 HV (Z-300; 5,5 кВт), размеры рабочего поля 1300х2500 мм.
Фрезерный станок LiONE 1325 HV, предназначен для раскроя, резки, гравировки, выполнения 2D и 3D работ практически на всех материалах: мягких металлов (латунь, медь, алюминий), дерева и его производных, многих видов пластика, полистирола, искусственного камня, и пр.
Фрезерный станок LiONE 1325 HV может быть использован в промышленных масштабах для профессиональной обработки в различных отраслях: изготовление мебели, дверей, икон и картин из дерева, сувениров, окон и фасадов, лестниц из дерева и их элементов, рекламных конструкций, скульптур и мн.другое.
КОНСТРУКЦИЯ СТАНКА LiONE LiONE 1325 HV И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 КВТ - 18 000 ОБ/МИН (воздушное охлаждение) - частота вращения которого 18 000 об/мин при оптимальной мощности в 5.5 кВт. Это делает возможным обрабатывать детали из древа, фанеры, ДСП, МДФ, оргстекла, пластиков, и прочих материалов для изготовления продукции высокого качества. В основу конструкции взяты лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Воздушное охлаждение является самым современным способом, без лишних приспособлений.
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ. Шарико-винтовая пара, установленная во фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка и обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям Z с высочайшей точностью. Для перемещения по осям Х и Y в станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ (Тайвань) - За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.
- КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У - что позволяет добиться высоких скоростных показателей без ущерба точности обработок.
- УСИЛЕННАЯ СТАНИНА ИЗ СТАЛИ - корпус станка выполнен из стального профиля, вес которого - 1200 кг., выполнена из толстостенных прямоугольных труб с большим количеством поперечных балок, что обеспечивают отличный уровень жесткости и виброустойчивости.
- ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ - изготовлен из алюминия (реечный стол) и покрыт защитным слоем из износостойкого пластика, который оснащен пазами Т-образной формы для крепления заготовок механическим способом. Специально разработан для совместного использования с вакуумным насосом. На рабочем столе предусмотрены специальные пазы для прочной фиксации обрабатываемого материала и датчик положения инструмента по оси Z.
- УСИЛЕННЫЙ СТАЛЬНОЙ ПОРТАЛ - выполнен из стальных труб прямоугольного сечения с толщиной стенок более 8 мм и дополнительно усиленн рёбрами жёсткости, что обеспечивает более высокую жёсткость конструкции, а также точность обработки и исключает возможность перекоса. Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают возможность деформации.
- АСПИРАЦИОННЫЙ КОЖУХ предназначен для удаления пыли и стружки из обрабатываемой зоны, за счет подключения специальных пылеудаляющих систем.
- ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА который позволяет при смене инструмента в станке определить длину инструмента во избежание повреждения рабочей поверхности стола. Это делает станок более долговечным и безопасным в работе.
- ПРОМЫШЛЕННЫЕ ШАГОВЫЕ ДВИГАТЕЛИ используются для перемещения по всем осям в конструкции станка. Они обеспечивают высокую точность, надежность, бесперебойную работу и стабильное качество изделий.
- СИСТЕМА УПРАВЛЕНИЯ RICH AUTO A11 С ПУЛЬТОМ УПРАВЛЕНИЯ - это удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
- ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM» для быстрого и простого моделирования и обработки 2D и 3D моделей, которая вполне подходит для начинающих, требует от пользователя минимальных знаний и навыков и подходит для неопытных пользователей. Это ПО позволяет выполнить весь цикл изготовления изделия, начиная с его разработки в виде эскиза, заканчивая получением готового изделия. ПО ArtCAM используется для резки, гравировки, резьбы по дереву и др. операций.
Краткие характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 1300 х 2500 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола |
Вакуумный и механический с «Т»- пазами крепления 4 зоны |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 17 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 5,5 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 7,5 |
Габаритные размеры
| Длина, мм | 3100 |
| Ширина, мм | 1500 |
| Высота, мм | 1200 |
| Вес, кг | 1200 |
