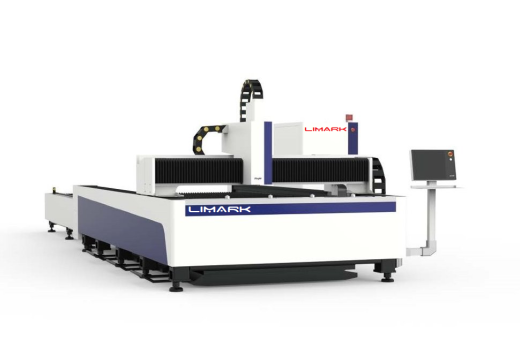

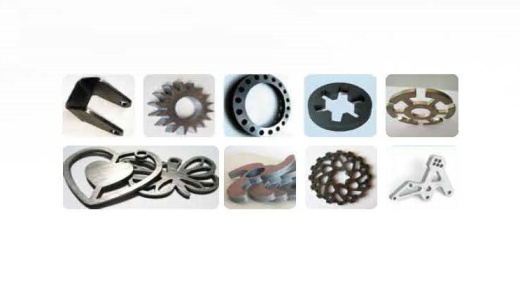

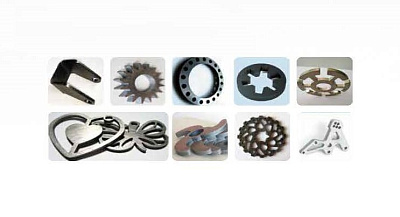

Оптоволоконный лазерный станок LiMark с автоматическим сменным столом - это интегрированное комплектное оборудование, которое состоит из таких элементов: надежная цельносварная металлическая рама, волоконная режущая головка, лазерная установка, вытяжная система, система охлаждения, система управления и многое другое. Основные узлы аппарата поставляют только известные на весь мир и проверенные производители. Так, для создания профессиональная серии станка используются серводвигатели японской фирмы Yaskawа, редуктор от французской компании Motoreducer, высокоточные рейки АРЕХ с Тайвани, прямолинейные направляющие ТНК из Японии. Лазерный станок этой серии способен быстро резать разные листы металла, как правило, чаще всего это углеродистая или нержавеющая сталь, легированные листы алюминия и цинка, марганцевая сталь, титан, латунь, а также цветные металлы. Главным достоинством оптоволоконных лазерных станков перед СО2 считаются небольшие затраты на техническое обслуживание и маленькие расходы в ходе применения. Такое оборудование профессиональная серии с ЧПУ используется в разнообразных сферах человеческой деятельности. К примеру, в автопроме, при изготовлении измерительных приборов, в машиностроении и даже аэрокосмической промышленности. Еще эти станки могут применяться для создания рекламных вывесок, разных конструкций из металлических листов.
Главные элементы лазерного станка по резке металла
|
Лазерный излучатель |
В сердце изделия находится лазерный источник, который выпускает китайская фирма Rycus – лидер в сфере создания оптико-волоконных лазеров. Они отличаются неоспоримыми достоинствами перед лазерами конкурентов: не нуждаются в дополнительном обслуживании, так как корпус исключает вероятность попадания грязи. Еще не нужно тратить финансы на расходные материалы и обслуживающий персонал. Также такой тип лазеров – наиболее надежный и имеет значительный рабочий ресурс. Помимо всего прочего, при помощи установленного на станке лазера, можно выполнять резку по металлу, а также делать гравировку. |
|
Контролер управления |
Существует дополнительная стойка, которая стоит отдельно и называется шкафом управления. К ней подсоединены ПК, мышка и клавиатура. Работает в программе Windows |
|
Пульт дистанционного управления |
Лазерный станок по металлу производители оснастили дистанционным пультом управления, благодаря которому пользователь может регулировать позицию лазерной головки, свести к нулевому значению заданные координаты, запустить процесс резки и другое. |
|
Автофокус |
В оборудовании есть специальный емкостный датчик, помогающий обеспечить регулирование высоты зазора между металлом, который поддается резке и головкой лазера, в автоматическом режиме. Эта опция нужна для повышения уровня точности при работе с неровностями на металлических поверхностях. Фокусировка луча получается за счет вращения регулятора, находящегося на голове излучателя. |
|
Лазерная голова |
Используется для волоконных лазеров промышленного типа, мощность которых составляет не более 3-х кВт. Также встроена особая система двойного водяного охлаждения, обеспечивающая оптимальную бесперебойную работу лазерной головки. Также станок оснащен оптимизированной оптической конфигурацией, при которой поток воздуха имеет максимально эффективное распределение. |
|
Линейные направляющие |
Каждый станок лазерной резки металла имеет специальные подшипники и линейные направляющие по всем своим осям, размер которых составляет от 20 до 30 мм. В тандеме с линейными подшипниками, они обладают отличной динамической грузоподъемностью и большим ресурсом работы. |
|
Сервомоторы |
Эти детали устройства отличаются высоким уровнем амортизации, прекрасной ригидностью, а также способны выдержать большие скорости и обороты. Сервоприводы известной компании Yaskawa обладают рядом плюсов, если сравнить их с другими приводами постоянного и переменного тока. В первую очередь, это возможность динамичного управления скоростью вала. Они могут поддержать номинальный момент в обширном диапазоне. |
|
Редуктор |
При установке, этот элемент хорошо стыкуется с серводвигателем, а при осуществлении соединения механического типа, пользователь может получить необходимые характеристики на выходе. Фабрика производитель собирает и тестирует каждый моторизированный редуктор. |
|
Красный указатель |
Лазерный излучатель волоконного типа содержит встроенную специальную указку, которая способствует тому, чтобы оператор позиционировал лазерную головку. |
|
Водяной чиллер |
В комплектацию входит чиллер для охлаждения лазерного источника. Система обладает фильтром и регулятором температурного режима. Также станок надежно защищен от чрезмерного понижения/повышения температуры, неисправностей компрессора, протечки хладагента, перезагрузки по току. |
|
Силовые кабели |
При рабочем процессе происходит постоянное разгибание/сгибание кабелей станка, для выдерживания подобных нагрузок применяются специальные кабели. Все кабели проложены в гибких кабель каналах которые защищают их от механических повреждений. |
|
Система смазки |
Каждый механизм, который двигается в станке, требует своевременной смазки. Для этого была встроена централизованная система смазки, которая оборудована специальным таймером обслуживания. Когда оператору пора произвести смазку деталей, на ЧПУ стойке возникает сервисное сообщение с напоминанием о необходимости выполнения процедуры. |
|
Станина |
Детали станка изготовлена из листовой стали высокого качества, которая была подвергнута высокотемпературному обжигу, за счет чего показатели твердости, прочности и износостойкость стали значительно выше. |
|
Литой алюминиевый портал |
Это портал последнего поколения с высокой прочностью, который состоит из алюминиевого сплава и в основе лежит повышенная прочность и небольшой вес самой конструкции. |
|
Вытяжной вентилятор |
Этот элемент применяется для того, чтобы удалить газы горения. Необходимо заранее предусмотреть удаленное выключение, для удобства работы на станке. |
|
Защита направляющих |
Каждая из направляющих надежно прикрыта специальными дополнительными шторками. Благодаря этому, стружка и грязь, которая выделяется в процессе работы, не будет попадать на детали, за счет чего значительно увеличивается период эксплуатации оборудования. |
|
Газораспределительный клапан |
Обеспечивает регуляцию потока газа, который подается в область резки, а именно: кислорода, азота и воздуха. Также обеспечивает высокую линейность, отличную чувствительность и вопроизводимость. |
|

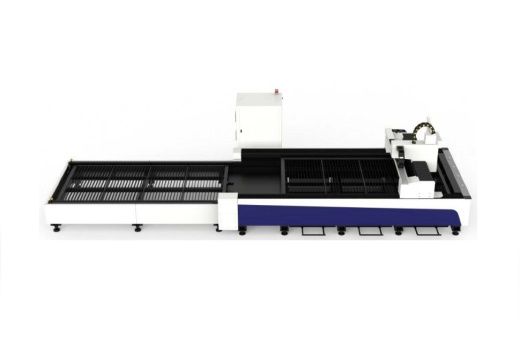

Сменный автостол |
Сменный стол карусельного типа (оснащенный электроприводом) значительно увеличивает производительность и позволяет снизить число обслуживающего персонала. |
|
Габаритные размеры
|
4000x2100x1600 мм |
|
Гарантия
|
12 месяцев |
|
Датчик высоты
|
автоматический |
|
Двигатель по осям X, Y, Z
|
Серводвигатель (850 Вт - 1300 Вт) + драйвер |
|
Максимальная скорость резки
|
50 м/мин |
|
Масса нетто / брутто
|
4700 кг |
|
Минимальная ширина резки
|
0.12 мм |
|
Направляющие по осям X, Y, Z
|
T-win/Hiwin 25-30 |
|
Передача по оси Z
|
шарико-винтовая пара |
|
Передача по осям X, Y
|
Зубчатая рейка |
|
Поддерживаемые форматы
|
CAD, CorelDRAW, plt, AI,dxf |
|
Размер рабочего поля
|
1500*3000 мм |
|
Ресурс излучателя
|
100 000 часов |
|
Страна производства
|
КНР |
|
Тип охлаждения
|
Водяной |
|
Точность позиционирования
|
±0,04 мм |
|
Точность повторного позиционирования
|
±0,02 мм |
|
Частота тока
|
50 Гц |
|
Электропитание
|
380±10% 50HZ |
|
Мощность лазерного источника
|
2000 Вт |
|
Система управления
|
Cypcut |
|
Излучатель
|
IPG |
Комплектация:
- Оптоволоконный лазерный комплекс – 1 шт.
- Лазерный источник – 1 шт.
- Режущая голова с автофокусом - Raytools (Швейцария) – 1 шт.
- Серводвигатели / драйвера – 1 комплект.
- Зубчатая передача «шестерня-рейка» YYC / 2M (Тайвань) – 1 комплект.
- Высокоточные квадратные направляющие Hiwin (Тайвань) – 1 комплект.
- Серводвигатели / драйвера / редуктор – 1 комплект.
- Программное обеспечение - 1 комплект.
- Интегрированная консоль управления с ЖК-дисплеем и ПК – 1 комплект.
- Электромагнитный клапан – 1 комплект.
- Датчик безопасности при падении давления рабочего газа – 1 комплект.
- Электрические компоненты - Schneider (Франция) – 1 комплект.
- Промышленная система охлаждения S&A/ HANLI (Китай) - 1 шт.
- Система пылеудаления - вытяжной эксгаустерный вентилятор – 1 шт.
- Сопла - 1 комплект.
- Защитные стёкла - 1 комплект.
- Шланги - 1 комплект.
- Паспорт станка/руководство по эксплуатации - 1 шт.
- Паспорт станка/руководство по экплуатации - 1 шт.
- Кабель питания - 1 шт.
- Система автоматической смены столов - 1 комплект.
- Защитная кабина с встроенной системой аспирации - 1 комплект.
- Пневматическая система - 1 комплект.
