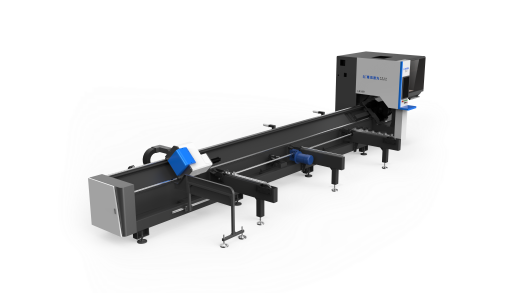

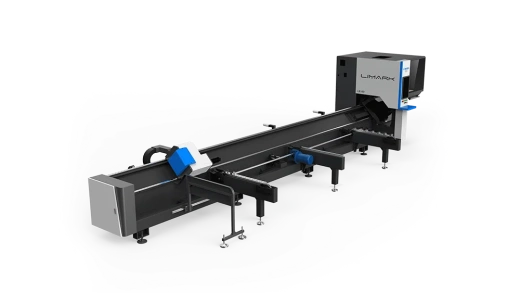

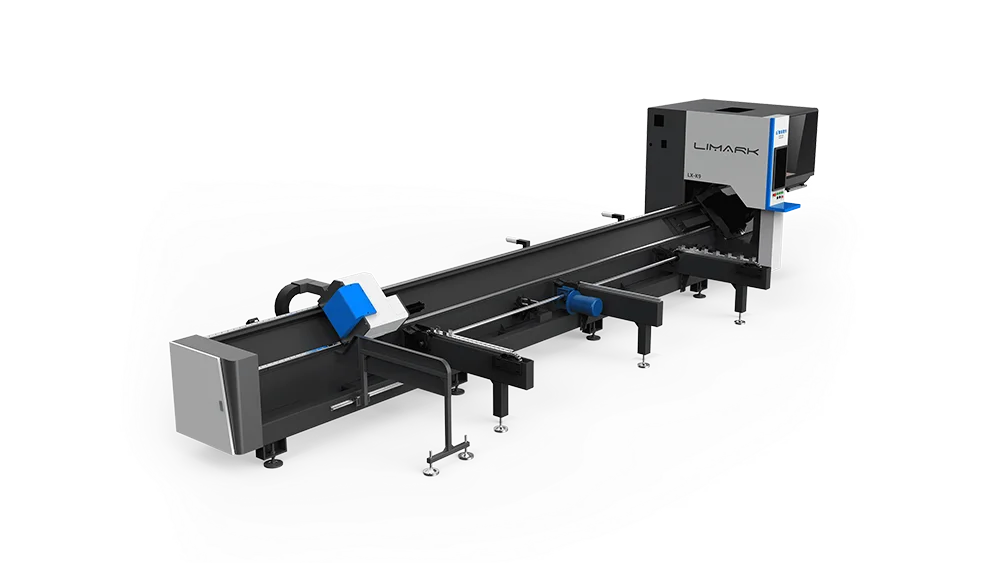

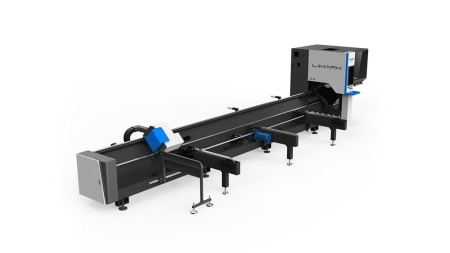

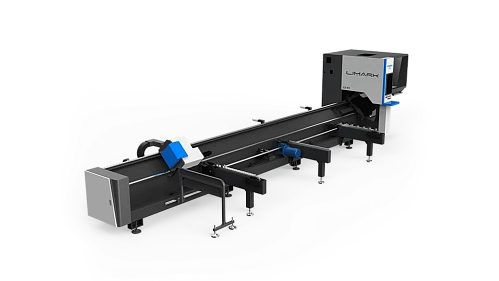

Станок для лазерной резки труб из металла LX-K9P:
- Ультравысокоскоростной небольшой станок для лазерной резки труб;
- Мощность лазера — 1500~3000w;
- Ускорение — 1.5G;
- Диаметр круглой трубы — Φ8-90 мм;
- Диаметр квадратной трубы — 8*8-80*80 мм;
- Максимальная длина трубы — ≤6500 мм;
- Тип режущей трубы — Круглая труба / Квадратная труба.
Описание:
Труборез LX-K9P 3000 KW RAYCUS представляет собой передовое полуавтоматическое оборудование, специально разработанное для высокоточной и эффективной резки металлических труб. Снабженный мощным лазером RAYCUS мощностью 3000 киловатт, этот труборез обеспечивает высокую скорость резки и непревзойденное качество реза.
Преимуществом полуавтоматической системы является возможность оператору эффективно управлять процессом резки с минимальными усилиями, что существенно повышает производительность и снижает риск возникновения ошибок. Это особенно важно при работе с крупными объемами материала.
Труборез LX-K9P 3000 KW RAYCUS обладает прочной и надежной конструкцией, обеспечивающей стабильную работу даже при высоких нагрузках. Благодаря применению передовых технологий и точной системы управления, обеспечивается высокая точность реза и минимальные потери материала.

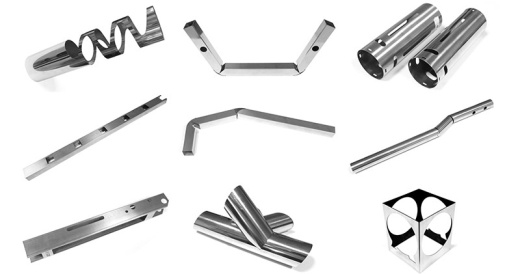

С интуитивно понятным интерфейсом и удобными функциями настройки этот труборез легко настраивается под конкретные требования производства. Он подходит для резки труб различных форм и размеров в различных отраслях, включая металлообработку, судостроение, автомобильную промышленность и другие сферы применения.
Труборез LX-K9P 3000 KW RAYCUS - это надежное и эффективное оборудование, способное значительно увеличить производительность и качество резки в вашем производстве.
Особенности:
Усиленная сварная станина |
|
|
Лазерный генератор Станок оснащен лазерным излучателем “Raycus” – это ведущий лазерный источник в этой отрасли, который работает стабильно и долгосрочно (срок службы может достигать 100 000 часов). Лазерный источник “Raycus” серии RFL обеспечивает более высокую эффективность работы и лучшую качественную обработку. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
Пневматический патрон |
|
|
Система управления Cypcut FSCUT ЧПУ Программное обеспечение TubePRO (опционально СYPCUT) на станках LONGXIN LASER - это управление последнего поколения, имеющее такие функции как:
|
Многофункциональная резка Труборез оснащён лазерной головой OSPRI (опционально RAYTOOLS), с автофокусом (автономным контроллером высоты) и встроенной системой водяного охлаждения. Автофокус позволяет отслеживать малейшие неровности металла, передавая станку информацию о рекомендуемой траектории движения. Станок перестаёт резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания материала. Лазерная голова имеет два встроенных контура охлаждения, что обеспечивает постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить их срок службы. |
|
|
Полуавтоматическая система загрузки материалов |
Технические характеристики:
Модель | LX-K9 |
Мощность лазера | 3000w |
Длина лазера | 1070 нм |
Производитель лазерного источника | Raycus |
Способ охлаждения | Водяной: Чиллер S&A (Китай) |
Обрабатываемые материалы |
Черная сталь, Нержавеющая сталь, Легированные сплавы, Медь, Алюминий |
Ускорение | 1.5G |
Диаметр круглой трубы | Ф8 – 90 мм |
Диаметр квадратной трубы | ▢8*8-80*80 мм |
Толщина трубы | 0,3 мм – 3,2 мм (зависит от материала) |
Длина трубы | 5500-6500 мм |
Длина хвостов | до 40 мм |
Тип загрузки материалов | Полуавтоматический |
Ход по оси X | 6945 мм |
Ход по оси Y | 250 мм |
Ход по оси Z | 200 мм |
Ход по оси W1/W2 | 360° |
Точность позиционирования по оси Y/Z | ±0.05 мм |
Точность поворотного позиционирования | ±0.05 мм |
Размеры (Д*Ш*Г) | 8900×2500×2150 мм |
Вес | 3,7 тонны |
Напряжение |
380 В, 50/60 Гц, 3 фазы, можно добавить трансформатор напряжения, соответствующий местному напряжению |
Режущая головка | OSPRI/RAYTOOLS |
Настройка фокусного расстояния | Автофокус |
Направляющие по осям | Роликовые квадратного сечения |
Гарантия на лазерный станок | 2 года |
Производитель станка | LONGXIN LASER |
Лазерный излучатель |
Лазерный излучатель 3000 ват Raycus (Китай) |
Режущая головка |
Оптоволоконная режущая головка OSPRI/RAYTOOLS (Китай) |
Система управления |
Система управления ЧПУ TubePRO/CYPCUT (Китай) |
Станина |
Сервоприводы INNOVANCE (Китай) |
Пневматическая система SNS Pneumatic (Китай) |
Силовая электроника Schneider Electric (Франция) |
Направляющие LDA/PMI (Китай) |
Редуктор Motovario (Италия) |
Косозубая рейка-шестерня (Китай) |
Принадлежности для станка (Китай) |
Сварная станина (Китай) |
Шариковый винт по оси Y, Z TBI (Китай-Тайвань) |
Система охлаждения |
Охладитель (чиллер) S&A (Китай) |
Комплект расходных материалов: (Китай) |
5 шт. насадок, 5 шт. линз, 3 шт. керамических колец |
Дополнительные комплектующие:
Автоматическая система выгрузки материалов (Китай) |
Воздушный компрессор CATAIR (Китай) |
Стабилизатор напряжения KPTW (Китай) |
Дополнительное оборудование и расходные материалы:
Наименование | Периодичность замены (работа non-stop) |
Чиллер S&A CWFL-3000 ANS 03 | 6-12 мес. |
Керамическое кольцо | 4000 час. |
Уплотнительная шайба для защитного зеркала | 6 мес. |
Защитная линза | 600 час. |
Фокусная линза (комплект 2 шт) |
4-6 мес. |
Коллиматорная линза (комплект 2 шт) | 4-6 мес. |
Расширитель луча | 24 мес. |
Стабилизатор напряжения от 45 КВт | - |
Трансформатор напряжения | - |
Сопла
*Одинарное - Используются для резки в инертной среде таких сталей как нержавейка, латунь, реже тонколистовая черная сталь с подачей Азота, Аргона, а также сжатым воздухом. **Двойное - Используется для резки в кислородной среде (черная сталь). Диаметр сопла так же увеличивается с ростом толщины металла. |
|
Одинарное* сопло 1 мм | 600 часов SS/Al/Copper < 3мм |
Двойное** сопло 1 мм | 600 часов MS < 4мм |
Одинарное сопло 1,5 мм | 600 часов SS/Al/Copper 3-5мм |
Двойное сопло 1,5 мм | 600 часов MS 4-8мм |
Одинарное сопло 2 мм | 600 часов SS/Al/Copper > 5мм |
Двойное сопло 2 мм | 600 часов MS 8мм-14мм |
Одинарное сопло 2.5 мм | 600 часов SS/Al/Copper 6мм |
Двойное сопло 2.5 мм | 600 часов MS 12мм-14мм |
Одинарное сопло 3 мм | 600 часов SS/Al/Copper 6мм-8мм |
Двойное сопло 3 мм | 600 часов MS 14мм-16мм |
Автоматическая система поддержки и разгрузки Особенности: 1. Подходит для резки длинных заготовок, до 6000 мм, рекомендуется добавить это устройство, если длина резки составляет больше 1000 мм. 2. Съемная конструкция, простая в обслуживании и использовании. 3. Защита заготовки от возможных повреждений при падении. |
- |
Воздушный компрессор 15кВт CATAIR / Китай: В том числе: Воздушный компрессор + Воздушный бак + осушитель воздуха + воздушный фильтр мощностью 15 кВт 3,0 МПа |
- |
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
