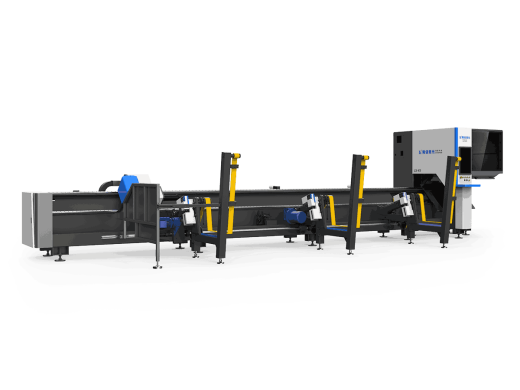

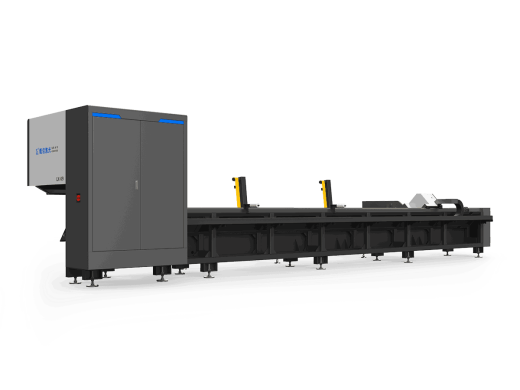

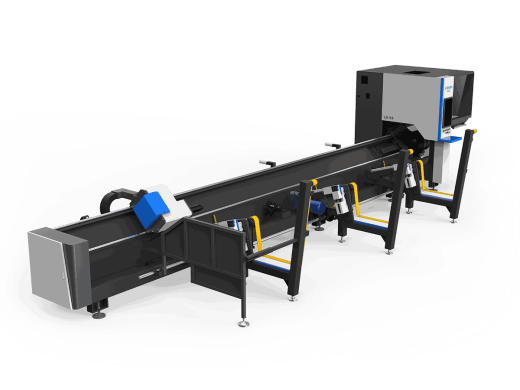

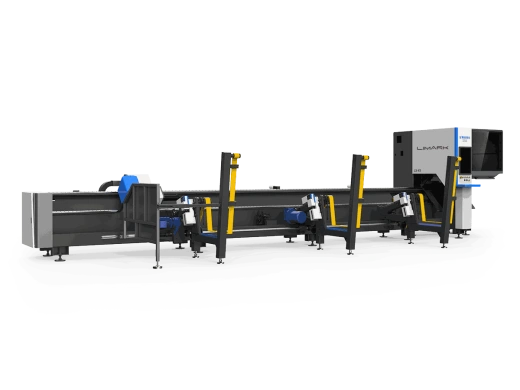

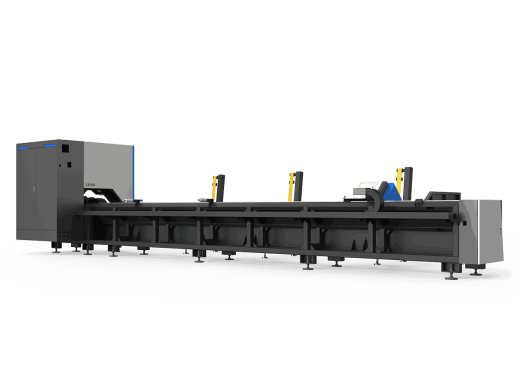

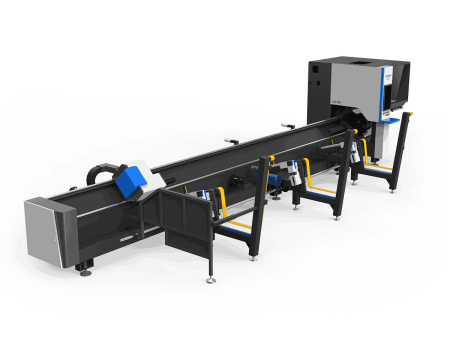

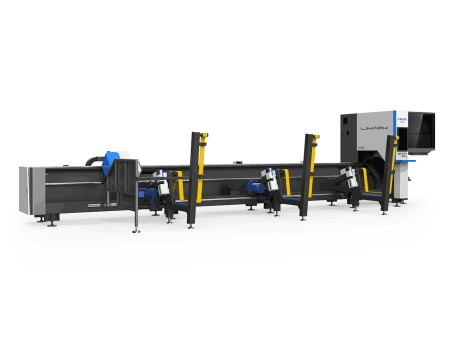

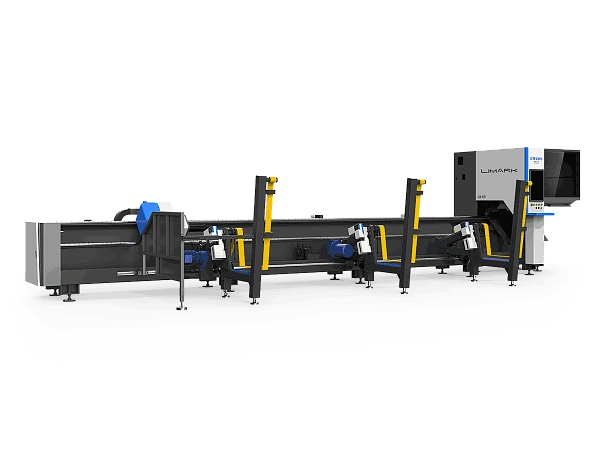

ЛАЗЕРНЫЙ ТРУБОРЕЗ LX-K9 1500 KW RAYCUS автомат

Усиленная сварная станина

Станина – это основа конструкции станка, которая рассчитанная на все время его эксплуатации. Сверхпрочная рама станка сварена из листового металла толщиной 6-8 мм. Прочности ей придают ребра жесткости. Эти методы проектирования и обработки гарантируют, что станок обладает превосходной сейсмостойкостью, высокой жесткостью и стабильностью. В то же время конструкция компактна, занимаемая площадь невелика, а эксплуатация и техническое обслуживание удобны, что может удовлетворить потребности промышленного круглосуточного производства. Станина рассчитана на передвижение с ускорением 1,5 G без деформаций и перекосов.

Пневматический патрон

Обладает высокой точностью работы. Точность повторного позиционирования - 0.02мм, скорость ускорения до 1.5 G, скорость патрона до 180 об/мин, это сверхвысокая скорость резки. При резке коротких заготовок передний патрон может перемещаться вперед, чтобы продвинуть заготовку и начать резку. При этом длина обрезков составляет не более 40 мм, что позволяет существенно экономить на материалах.

Система управления Cypcut FSCUT ЧПУ

Программное обеспечение TubePRO (опционально СYPCUT) на станках LONGXIN LASER - это управление последнего поколения, имеющее такие функции как:

• Автоматический расчет времени обработки деталей. Это упрощает расчет стоимости при резке сторонних заказов и расчете себестоимости продукции и отходов.
• Дистанционная диагностика неисправностей систем станка, которая позволяет сократить время простоя и исключить выездные расходы, связанные с сервисом оборудования.

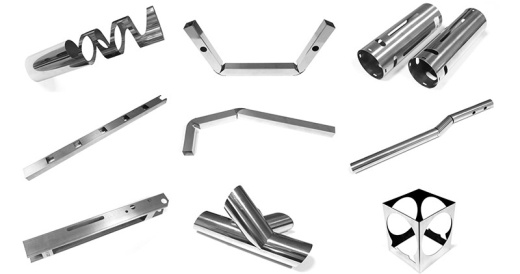

• Профессионально разработанное ПО для профессиональной резки труб, поддерживает производство труб и профилей различной формы. Оно легко работает с программным обеспечением для раскроя труб, реализуя настройку технологии, создание расширенной траектории инструмента и раскроя для стандартных и специальных производственных нужд.

• Имеет хорошую совместимость с различными форматами чертежей, включая: NC-код, DXF, PLT, AI и т.д.

• Быстрая и удобная функция автоматического выравнивания и коррекции центра устраняет ручное управление, повышает точность резки.

• Автоматически рассчитывается скорость вращения заготовки в соответствии с ее размером, а также высота подъема режущей головы (автофокус). Это помогает избежать столкновения с заготовкой в процессе резки и значительно сокращает время на обработку (по сравнению с ручными настройками).

• Легко пользоваться, поддерживает русский язык.


Труборез оснащён лазерной головой OSPRI (опционально RAYTOOLS), с автофокусом (автономным контроллером высоты) и встроенной системой водяного охлаждения. Автофокус позволяет отслеживать малейшие неровности металла, передавая станку информацию о рекомендуемой траектории движения. Станок перестаёт резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания материала. Лазерная голова имеет два встроенных контура охлаждения, что обеспечивает постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить их срок службы.

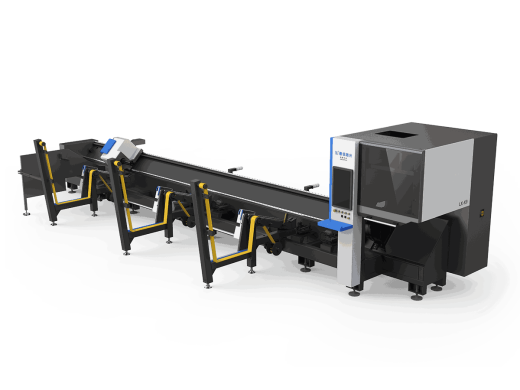

Автоматическая система загрузки материалов

• Станок может одновременно перемещать трубы общим весом до 1 тонны, поддерживая одновременно круглые и квадратные трубы;
• Автоматически отрегулируйте положение подачи в соответствии с различными трубами, чтобы гарантировать точную подачу различных труб в центр основного патрона;
• После завершения процесса загрузки автоматически подготавливается следующая труба, чтобы сократить время ожидания загрузки;

• Диапазон диаметра загрузочной трубы: круглая труба: диаметр 8-90 мм; квадратная труба: 8*8 мм - 80*80 мм , диапазон длины труб: 5500 мм-6500 мм.
