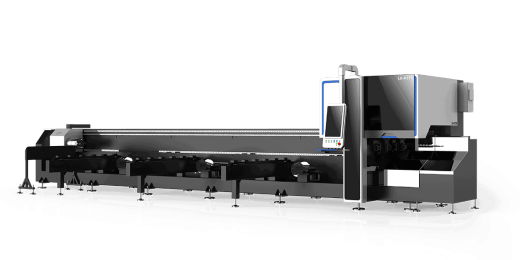

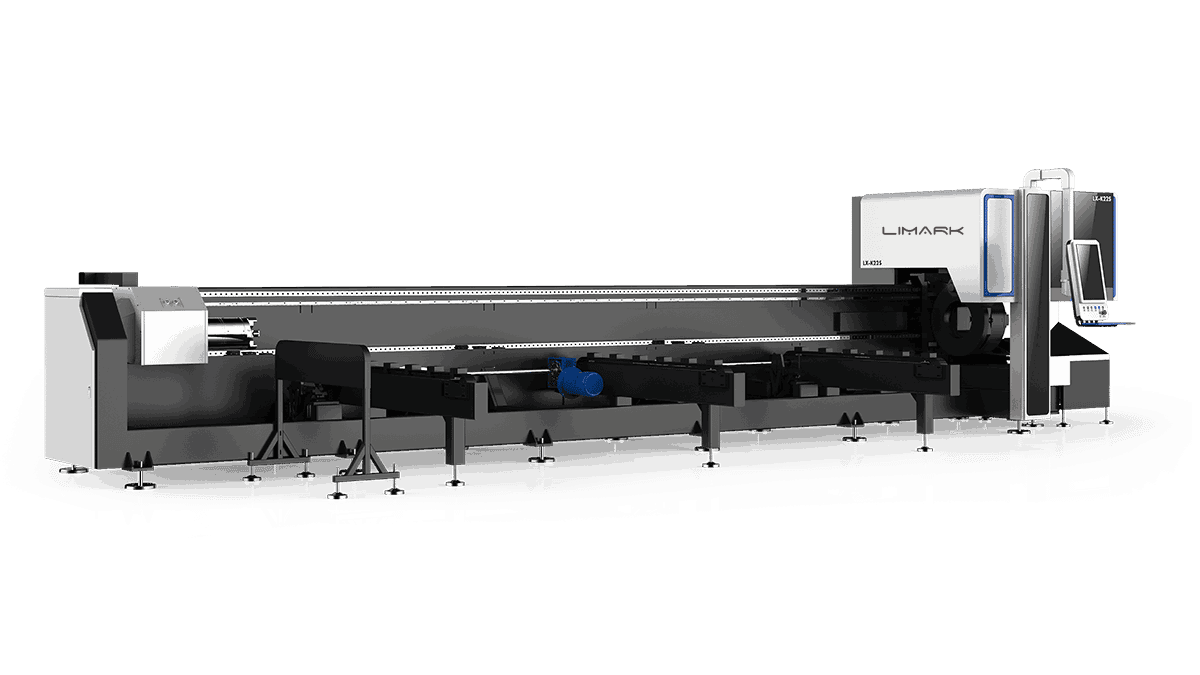

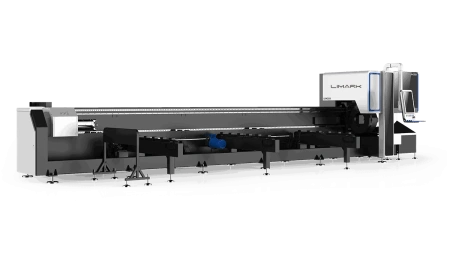

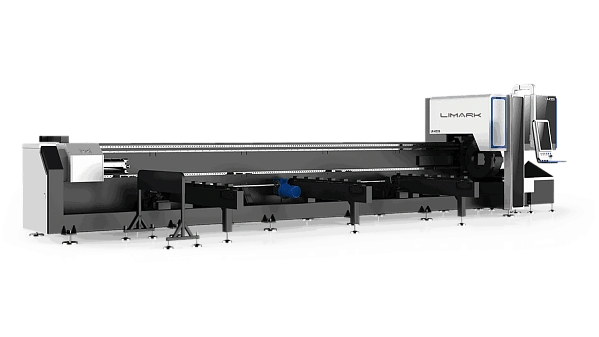

Станок для резки коротких хвостовых труб LX-K22S:
- Станок для лазерной резки труб с 3 патронами
- Мощность лазера - 1500~3000w
- Ускорение - 1.0G
- Максимальная длина трубы - ≤6500 мм
- Тип режущей трубы - Круглая труба / Квадратная труба
Описание:
Лазерный труборез LX-K22S 2000 кВт Raycus является передовым полуавтоматическим устройством, специально разработанным для точной и эффективной резки труб различных материалов. Обладая мощным лазерным источником мощностью 2000 кВт, этот труборез способен обрабатывать металлические и неметаллические трубы с высокой скоростью и точностью.
Одной из главных особенностей этой модели является её полуавтоматическая система, которая обеспечивает удобство и простоту использования. Это значительно упрощает процесс резки и минимизирует необходимость ручного управления, что повышает производительность и снижает риск ошибок.
Благодаря точному лазерному пучку и прецизионной системе наведения, труборез LX-K22S 2000 кВт обеспечивает высокое качество реза с минимальными отходами и деформацией материала. Это делает его идеальным выбором для промышленных предприятий, где требуется высокоточная обработка труб с повышенной производительностью.
Кроме того, устройство оснащено продвинутым программным обеспечением, которое обеспечивает гибкость в управлении процессом резки. Это позволяет операторам настраивать параметры в соответствии с конкретными требованиями производства и обеспечивать оптимальные результаты.
Совокупность этих особенностей делает лазерный труборез LX-K22S 2000 кВт от Raycus надежным и эффективным инструментом для широкого спектра применений в различных промышленных сферах.
Особенности:
Усиленная сварная станина |
|
|
Лазерный генератор Лазерный источник “Raycus” - ведущий лазерный источник в этой отрасли, он работает стабильно и долгосрочно (срок службы может достигать 100 000 часов). Лазерный источник “Maxphotonics” может произвести качественные лучи, обеспечить более высокую эффективность работы и лучшее качественные обработки. Эффективность фотоэлектрического преобразования составляет более 30%, что делает процесс резки более энергосберегающим. |
Пневматический патрон |
|
|
Система управления Cypcut FSCUT ЧПУ
|

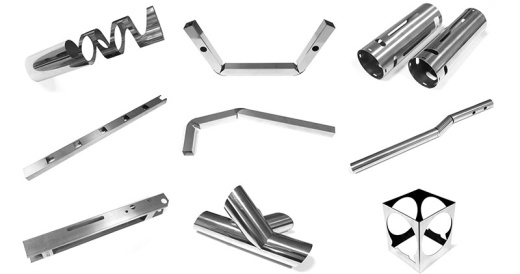

Многофункциональная резка
|
|
|

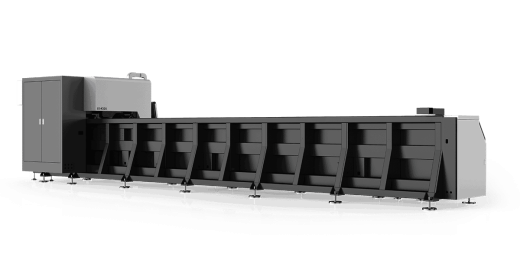

Полуавтоматическая система загрузки материалов |
Технические характеристики:
Модель | LX-K22S |
Мощность лазера | 2000w |
Длина лазера | 1070 нм |
Способ охлаждения | Водяной |
Обрабатываемые материалы |
Черная сталь, Нержавеющая сталь, Легированные сплавы, Медь, Алюминий |
Ускорение | 1.0G |
Диаметр круглой трубы | Ф20 - 219 мм |
Диаметр квадратной трубы | ▢20×20 мм - 200×200 мм |
Трубы прямоугольной и другой формы | 20 мм ≤ Диагональ ≤ 219 мм |
Вес одной трубки | 175 кг |
Длина трубы | 5500-6500 мм |
Тип загрузки материалов | Полуавтоматический |
Макс. одноразовая подача труб | 5 шт |
Ход по оси X | 7010 мм |
Ход по оси Y | 300 мм |
Ход по оси Z | 450 мм |
Ход по оси W1/W2 | 360° |
Точность позиционирования по оси Y/Z | ±0.05 мм |
Размеры (Д*Ш*Г) | 9400×2100×2200 мм |
Вес | 5,5 тонн |
Напряжение |
380 В, 50/60 Гц, 3 фазы, можно добавить трансформатор напряжения, соответствующий местному напряжению |
Лазерный генератор 2000 ват Raycus |
Оптоволоконная режущая головка OSPRI |
Система управления ЧПУ Cypcut |
Рабочий стол |
Сварная станина |
Зубчатая рейка по оси Y |
Шариковый винт по осям Y, Z /Y, Z |
Серводвигатель и привод по оси Z |
Оси X, Y, Z, серводвигатель разгрузчика и привод |
Пневматическая система |
Электрический пропорциональный клапан |
Воздушный выключатель |
Редуктор |
Передний и задний патроны |
Принадлежности для станка |
Система охлаждения |
Дополнительные комплектующие:
Автоматическая система поддержки и разгрузки |
Стабилизатор напряжения |
Трансформатор напряжения |
Универсальный воздушный компрессор В том числе: Воздушный компрессор + Воздушный бак + осушитель воздуха + воздушный фильтр мощностью 15 кВт 3,0 МПа |
Так как производитель может внести изменения в комплектацию на некоторые модели/детали, комплектация может отличаться от заявленной. Подробности уточняйте у менеджеров.
