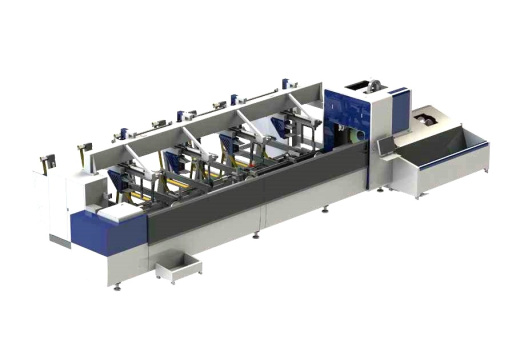

Лазерный автоматический труборез LiMark 6A 1500W - принципиально новое поколение лазерный комплексов для резки металла, в которых используются самые современные и совершенные комплектующие и материалы лучших производителей Азии, Европы и США.
Преимущества покупки LiMark 6A 1500W:
- Производительность вашего производства увеличится в несколько раз: за счет высокой скорости реакции станка.
- Минимальный брак: комплекс имеет высокую повторяемость. Программное обеспечение станка сводит возможные ошибки к нулю.
- Гладкая кромка без оплавления и заусенцев: за счет высокой точности комплекса не требуется дополнительная механическая постобработка.
- Обслуживание одним оператором: для начала работы достаточно иметь навыки работы на ПК на уровне пользователя, знания программы управления и основы лазерной резки (полное обучение в течение 1-3 дней).
Компания LaserMarker предлагает оптоволоконные станки лазерной резки труб марки LiMark серии 6A 1500W с лазерным источником RAYCUS/IPG/MAX. Данные станки оснащены прочной сварной рамой, которая позволяет поглощать существенные инертные нагрузки (вибрации) возникающие в процессе работы. Конструкция рабочего стола позволяет осуществлять резку труб большой длины – до 6 м.
Главные элементы лазерного станка LiMark по резке профиля и труб:
Лазерный излучатель от ведущих производителей
Труборез LiMark укомплектован лазерным источником от MAX/RAYCUS (Китай), опционно – IPG (США). Это признанные лидеры мирового масштаба в области изготовления лазерных систем. Их отличает длительная и стабильная работа.
Важная особенность: в лазерном источнике установлена специальная система кондиционирования, которая позволяет эффективно охлаждать электрические компоненты станка.
Лазерная головка Raytools с системой автоматической фокусировки
Труборез LiMark оснащён лазерной головой Raytools, с автофокусом (автономным контроллером высоты) и встроенной системой водяного охлаждения. Эти опции позволяют производить обработку неровных поверхностей и обеспечивать стабильную работу лазерной головы.
Система автоматической фокусировки необходима при резке толстых металлов (например, 4-6 мм и выше), которая помогает качественно и быстро осуществлять пробивку материала.
Серводвигатели FUJI (Япония)
В лазерном станке LiMark для движения по всем осям предусмотрены высокоточные промышленные серводвигатели ведущего японского бренда - FUJI, что дает высокую точность и надежность. Кроме того серводвигатели обеспечивают плавную и бесперебойную работу, что обеспечивает стабильно высокое качество вашей продукции.
Программное обеспечение Cypcut FSCUT3000S
Система управления, установленная на станке LiMark представляет собой специализированную систему программного обеспечения, которое специально создано для лазерной резки металла. Она представляет не только управление процессом лазерной резки, но также и управление слоями, в том числе: настройка процесса резки, планирование траектории обработки, обработка изображений, моделирование процесса резки и пр.
Высокоточные линейные направляющие HIWIN (Повышенная жесткость)
В станке LiMark для резки профиля и труб по Z и X осям установлены линейные квадратные направляющие, а также линейные модули производства «HIWIN» (Тайвань). За счет чего, обеспечивается высокая точность перемещения портала, его повышенная устойчивость и жесткость. Благодаря этому, на станке достигается высокая точность обработки материалов, а также стабильно долгая работа оборудования.
Автоматический приводной пневмопатрон и пневмозахват
В станке LiMark используется автоматический приводной пневмопатрон, который фиксирует заготовки. Это обеспечивает надежный и стабильный зажим профиля и трубы, в том числе высокую жесткость зажима, и легкую настройку.
Также станок LiMark имеет высокую несущую способность пневматического приводного захвата, а ролики с полным пневмоприводом увеличивают надежность зажима патрона.
Кроме того, противоскользящий захват предотвращает смещение и срыв профиля и трубы.
Косозубая рейка
В труборезе LiMark на осях Х и Y установлены шестерня и косозубая рейка, что позволяет при резке добиться более высоких скоростных показателей, причем без потери точности.
Высокоточная зубчатая передача вращения заготовки
Труборез LiMark оснащен зубчатой передачей высокой точности, которая эффективно преобразует малейшие импульсы энкодера в радиальное движение.
Автоматическая подача трубы в станок
Лазерный станок LiMark имеет систему автоматической подачи трубы в станок, что делает процесс резки более производительным и менее трудозатратным.
Автоматические опоры суппорта
Труборез LiMark оснащен интеллектуальной системой опор для труб, которая решает проблему прогиба длинной трубы при резке.
Пневматические элементы (Япония)
Все пневматические элементы, установленные на лазерном станке LiMark - от ведущих японских брендов SMC (или AirTac).
Высокопрецизионные шарико-винтовые пары (Тайвань)
Станок LiMark оснащен высокопрецизионной шарико-винтовой парой от бренда TBI , что позволяет полностью исключить люфт и обеспечить высокоточное перемещение лазерной головы по оси Z.
Планетарный прецизионный редуктор (Франция)
Труборез LiMark укомплектован планетарным прецизионным редуктором MOTOVARIO производства Франция. Его основные преимущества: боле высокий КПД, повышенные удельные мощности при обеспечении большой нагрузочной способности при минимальных размерах привода; максимально облегченный (вдвое компактней и легче других редукторов) и не требует особого обслуживания и ухода в процессе эксплуатации.
Промышленный чиллер
Также станок LiMark оснащен автоматическим чиллером HANLI для охлаждения лазерных источников в станках и промышленным LED дисплеем из закаленного стекла высокой четкости.
Чиллер защищает лазерный источник и лазерную голову от перегрева и позволяет непрерывно, в автоматическом режиме, охлаждать лазерную систему.
Комплектация
- Оптоволоконный лазерный комплекс – 1 шт.
- Лазерный источник – 1 шт.
- Режущая голова с автофокусом - Raytools (Швейцария) – 1 шт.
- Серводвигатели / драйвера – 1 комплект.
- Зубчатая передача «шестерня-рейка» YYC / 2M (Тайвань) – 1 комплект.
- Высокоточные квадратные направляющие Hiwin (Тайвань) – 1 комплект.
- Серводвигатели / драйвера / редуктор DELTA (Тайвань) – 1 комплект.
- Программное обеспечение - 1 комплект.
- Интегрированная консоль управления с ЖК-дисплеем и ПК – 1 комплект.
- Электромагнитный клапан – 1 комплект.
- Электрические компоненты - Schneider (Франция) – 1 комплект.
- Промышленная система охлаждения S&A (Китай) - 1 шт.
- Сопла - 1 комплект.
- Защитные стёкла - 1 комплект.
- Шланги - 1 комплект.
- Паспорт станка/руководство по эксплуатации - 1 шт.
- Кабель питания - 1 шт.
- Ящик для инструментов – 1 шт.
