Лазерный маркер LiMark CO2 3D

Лазерный маркер LiMark CO2 3D: гравировка по рельефу на дереве, коже, акриле и стекле

CO2-маркер с трёхосевым сканатором, платой EZCAD 3.0 и электроподъёмом по Z. Третья ось сканатора ведёт фокус за формой изделия: шкатулки, бутылки, фляги, обувь, изогнутые панели и объёмные сувениры гравируются одним заданием, без перестановки по высоте и без поворотных приспособлений. Излучатель 30–180 Вт на выбор: DAVI или BOST. Настольное исполнение.

Зачем CO2-маркеру третья ось

CO2-лазер с длиной волны 10,6 мкм — рабочий инструмент по органике и неметаллам: дерево, фанера, кожа, картон, бумага, акрил, стекло, керамика, резина, ткань. Большинство таких изделий не плоские: у бутылки и фляги цилиндр, у шкатулки — крышка со скосом, у обуви — сложная поверхность, у сувенира — рельеф. На обычном маркере оператор либо гравирует только ровную площадку, либо разбивает работу на зоны и каждый раз перефокусирует.

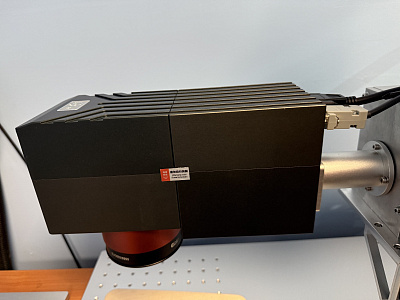

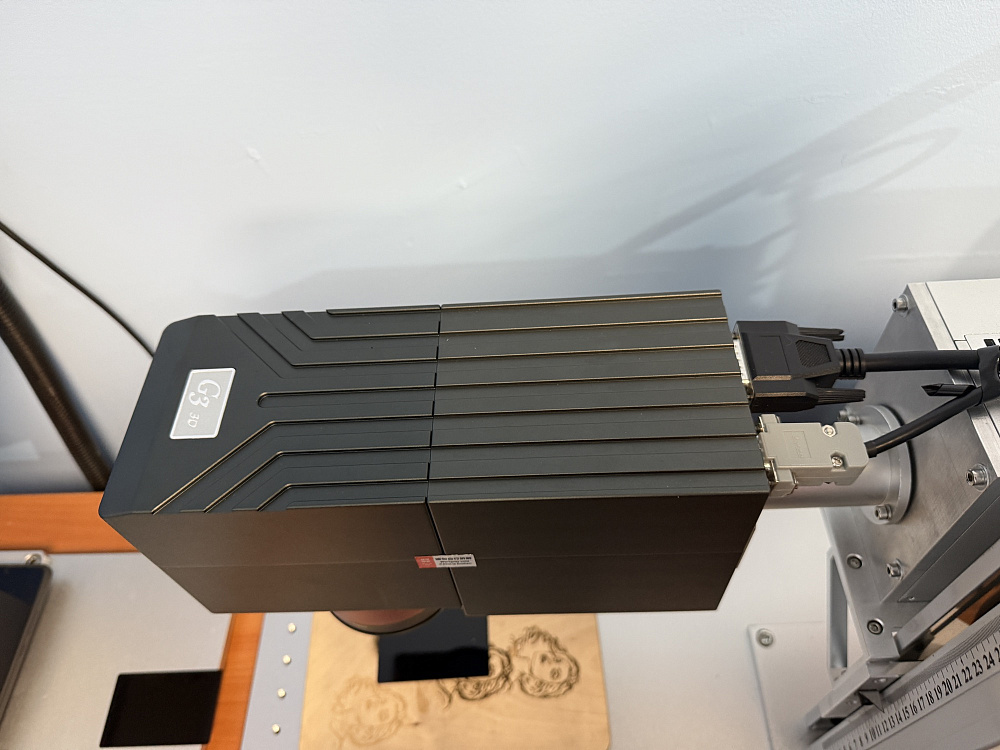

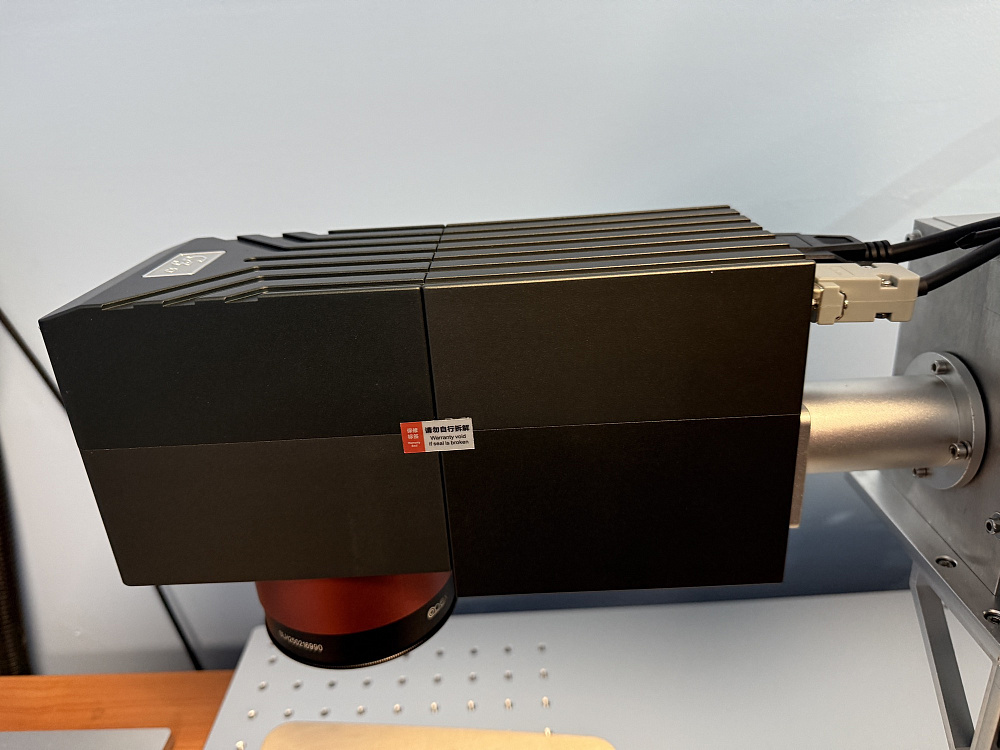

В 3D-версии перед зеркалами сканатора стоит подвижная линза. Контроллер двигает её синхронно с лучом, и точка фокуса следует за формой изделия. Скошенная крышка, выпуклая пряжка, изогнутая панель гравируются за один проход с одинаковой глубиной по всей площади.

Вторая задача — глубокая гравировка дерева и акрила. При выборке материала на миллиметры фокус на обычной машине «уезжает» вместе с дном, каждый слой снимается хуже. Здесь фокус опускается послойно: объёмные логотипы, рельефные панно, вырубные формы, штампы для печатей и тиснения получаются с ровным дном.

Что гравирует

Дерево и фанера, кожа натуральная и искусственная, картон и бумага, акрил и оргстекло, стекло, керамика и эмаль, резина и силикон, ткань и войлок, пластики с покрытием, камень. По металлу CO2 не работает — для металла смотрите LiMark Fiber 3D.

Задачи, ради которых берут 3D-версию: гравировка бутылок, бокалов и фляг, персонализация шкатулок, кошельков и обуви, объёмная гравировка на дереве, штампы и печати, сувениры сложной формы, изогнутые приборные и декоративные панели.

Как выбрать излучатель

CO₂ излучатель с радиочастотным (RF) возбуждением: точное пятно, ресурс от 20 000 часов, стабильная мощность. Для гравировки кожи, бумаги и тонкой графики на дереве.

BOST 30–180 Вт — линейка от базового гравёра до мощной машины. 30–50 Вт — сувенирная гравировка и маркировка, 70–120 Вт — глубокая гравировка дерева и акрила, 180 Вт — резка тонких материалов и быстрая объёмная выборка.

Для персонализации сувениров и кожи достаточно 30–50 Вт. Глубокая гравировка и объёмные панно — от 80 Вт.

Программное обеспечение

Плата и ПО EZCAD 3.0. Третья версия работает с 3D-моделями: загружаете STL или задаёте поверхность параметрически (цилиндр, конус, сфера, наклонная плоскость), накладываете рисунок — контроллер сам считает траекторию и фокус в каждой точке. Для глубокой гравировки задаётся шаг опускания фокуса по слоям. Русский интерфейс, импорт векторной графики и растровых изображений, штрихкоды и QR, переменные данные.

Комплектация

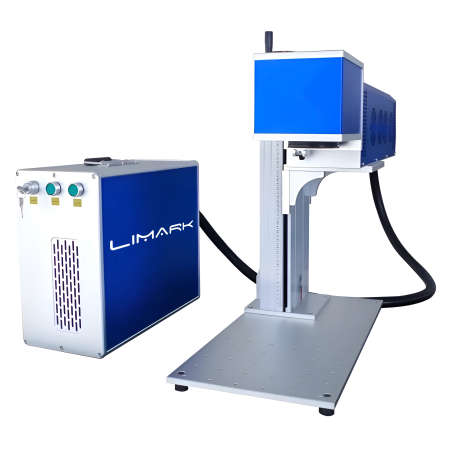

CO2-излучатель выбранной мощности с системой охлаждения, трёхосевой сканатор с динамическим фокусом, плата управления EZCAD 3.0, фокусирующий объектив под задачу, красный указатель, корпус с блоком управления, стойка с электроподъёмом по Z, педаль, ПО на русском языке, кабели. Поставляется собранным, настроенным и проверенным на образцах заказчика.

Цена и поставка

Для каждой конфигурации указаны две цены — со склада и под заказ. Складские позиции отгружаются за 2–3 дня, срок под заказ менеджер подтверждает при расчёте. Гарантия 1 год, возможно продление. Пусконаладку и обучение оператора выполняют наши инженеры.

Частые вопросы

Какой перепад высот берёт динамический фокус? Зависит от объектива: чем больше поле, тем больше диапазон по Z. Под ваше изделие подберём объектив и покажем на образце.

Это то же, что 2.5D? Производители называют так одно и то же: сканатор с третьей осью и плату EZCAD 3.0. Речь о динамическом фокусе, а не о фрезеровании объёма.

Можно ли работать как на обычном маркере? Да. Плоская гравировка выполняется как на 2D-машине, третья ось при этом не задействована.

Заменяет ли 3D поворотную ось? Для бутылки, бокала или фляги — да, если рисунок занимает часть окружности. Для гравировки по всему кругу поворотная ось по-прежнему нужна.
