Оптическая система гравировального оборудования предназначена для перенаправления светового потока лазера и его дальнейшей концентрации в зоне обработки материала. Поток излучения, сгенерированный лазерной трубкой, при помощи системы из оптических зеркал передается на фокусирующую линзу, при прохождении которой уровень мощности излучения увеличивается в несколько раз. Чем выше толщина материала, обрабатываемого на лазерной установке, тем выше мощность лазерной трубки и фокусное расстояние оптической линзы, находящиеся в пропорциональной зависимости.
Система оптических зеркал
В технологии лазерной обработки применяют следующие системы оптических зеркал для управления потоком лазерного излучения:
- стационарные для установок с газовым CO2-лазером;
- отклоняющиеся с твердотельным лазером YAG.
Лазерная установка, со стационарно расположенной оптической системой, более доступна в цене, имеет простую конструкцию и меньшую производительность в сравнении с машинами, где использована система отклоняющихся зеркал. Граверы со стационарной системой позволяют вести лазерную обработку со скоростью до 1066 мм/с, а с системой отклоняющихся зеркал - до 7000 мм/с.

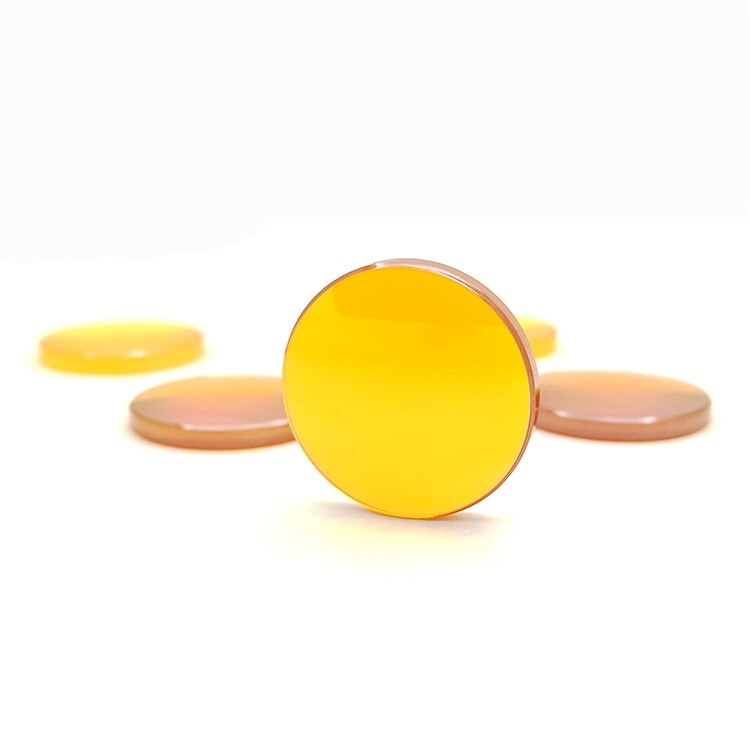

Фокусирующие оптические линзы
Лазерное излучение, проходящее через оптическую линзу с заданным фокусным расстоянием, формирует в зоне резания след луча определенного диаметра и мощности. В зависимости от режимов и поставленных задач при лазерной обработке, оптические линзы можно условно разделить на:
- длиннофокусные – эффективны при разрезании материалов большой толщины и показывают низкий уровень качества поверхности при гравировании;
- короткофокусные с небольшим размером формирующего пятна – применяют для максимально точного гравирования с высоким разрешением;
- универсальные – позволяют добиться оптимального качества при резке и гравировке материалов.
Особенности настройки и обслуживания
После проведения работ по замене и обслуживанию лазерных трубок и оптических элементов требуется точное позиционирование всей системы в направлении потока лазерного излучения строго через центры оптических зеркал и фокусирующей линзы. Данная настройка позволяет добиться оптимально высокой мощности при работе лазерного оборудования. Для надежной и долговечной эксплуатации системы оптического преобразования лазерной энергии периодически проводят чистку зеркал и линз от загрязнений специальными растворами, не допуская царапания и грубого повреждения поверхностей оптики.
