Фрезерный станок LiONE SM 6090 (Z-100; 2,2 кВт), квадратные направляющие, DSP-контроллер, водное охлаждение, ШВП, литой чугун
Вся информация, представленная на сайте носит исключительно справочный характер и ни при каких условиях не является публичной офертой, согласно ст. 437(2) ГК РФ.

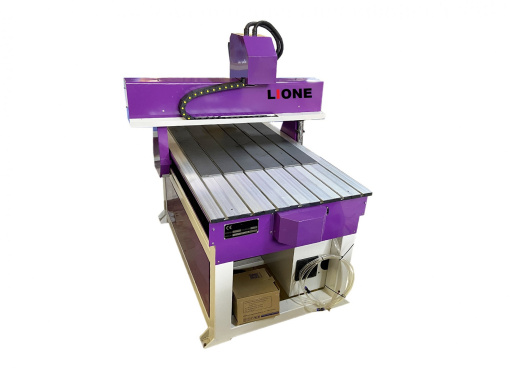

Фрезерно-гравировальный напольный станок с ЧПУ и шаговым двигателем LiONE SM 6090 (Z-100; 1,5 кВт), размеры рабочего поля 600х900 мм.
Фрезерный станок LiONE SM 6090, предназначен для раскроя, резки практически всех видом неметаллических материалов, а именно дерева и его производных, многих видов пластика, а также, некоторых мягких металлов таких как латунь, медь, алюминий. Фрезерные станки данной серии могут быть использованы для гравировки и изготовления 2-D и 3-D изображений.

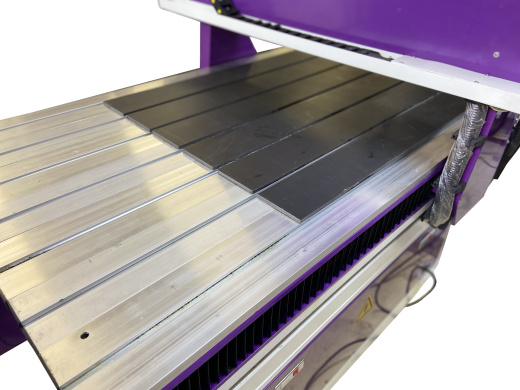

Корпус фрезерного станка LiONE SM 6090 изготовлен из литой чугунной станины, которая обеспечивает устойчивость конструкции станка при эксплуатации в максимальных рабочих режимах. Поверхность рабочего стола покрыта алюминиевым профилем которая оснащена Т-слотами, предназначенными для надежного крепления и фиксации материала на поверхности стола с помощью специальных металлических держателей. Алюминиевый профиль покрыт ПВХ, так называемым” жертвенным” столом. Благодаря такому покрытию исключается возможность контакта режущего инструмента с профилем рабочего стола, предотвращая его поломку или повреждение. При необходимости отработанное покрытие из ПВХ легко сменить на новое.

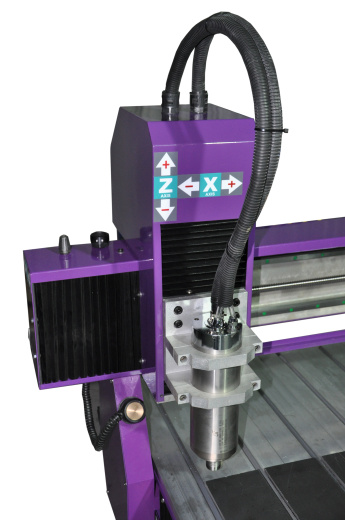

Над рабочим столом фрезерного станка LiONE SM 6090 установлен алюминиевый портал, перемещающийся по оси Y на квадратных направляющих. Портал оснащен системой перемещения шпинделя по осям Х, У и Z. Перемещение шпинделя происходит с помощью шарико-винтовой пары (ШВП), направляющих и шариковых кулис. Благодаря шарико-винтовой паре полностью исключается возможность появления люфтов и неточностей в момент осуществления обработки материала.
Данный фрезерный станок оборудован тремя концевыми датчиками, на каждой из осей, датчиком положения фрезы (датчик положения материала), а также шпинделем мощностью 2,2 кВт с водяным охлаждением. Фрезерный станок LiONE SM 6090 способен работать со скоростью до 5000 мм/мин. Установленный шаговый двигатель обеспечивает высокую точность перемещения фрезы при обработке материалов и качество при нанесении мелких деталей и изображений.

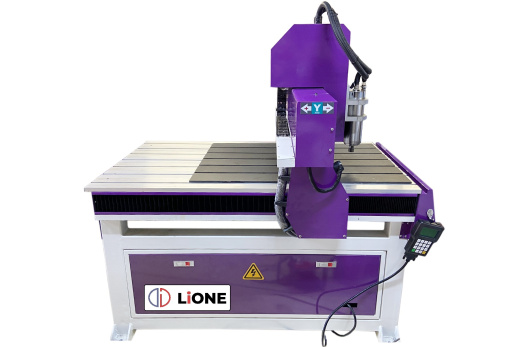

Управление всеми настройками, а также параметрами данного фрезерного оборудования осуществляет непосредственно с DSP-контроллера.Так же посредством DSP-контроллера происходит загрузка файла на оборудование с помощью флешки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LiONE SM 6090 (Z-100; 2,2 кВт)
|
Рабочая размеры Х,Y,Z,мм |
600x900x100 |
|
Перемещение суппорта: |
|
|
Х(Шарико-винтовая пара 16 мм) |
620 |
|
Y(Шарико-винтовая пара16 мм) |
920 |
|
Z(Шарико-винтовая пара16 мм) |
100 |
|
Материал станины |
Литой чугун |
|
Мощность шпинделя(кВт) |
2,2 |
|
Частота вращения шпинделя, об/мин(Гц) |
24000(400) |
|
Скорость рабочей подачи, мм/мин |
3500 |
|
Скорость ускоренного перемещения, мм/мин |
5000 |
|
Посадочный диаметр инструмента, мм(ER) |
3-3,175-4-6-8-10-12(ER20) |
|
Способ охлаждения шпинделя |
Водяное охлаждение |
|
Тип привода |
Шаговый двигатель |
|
Погрешность повторного позиционирования |
±0,02 |
|
Механическое разрешение |
±0,03/300 |
|
Рабочая температура окружающей среды, С° |
5-45 |
|
Система управления(Интерфейс) |
DSP-контроллер |
|
Программное обеспечение |
TYPE 3 |
|
Поддерживаемые форматы |
G-code |
|
Электропитание |
220±10% 50HZ |
|
Габаритные размеры, мм |
1400х1100х1000 |
|
Масса,кг |
350 |
|
Электропитание
|
220±10% 50HZ |
|
Вид охлаждения
|
водяное |
|
Гарантия
|
12 мес. |
|
Производитель
|
LiONE Co., LTD |
|
Размер рабочего поля
|
600*900 мм |
|
Тип двигателя
|
Шаговый |
|
Габаритные размеры
|
600х900х100 мм |
|
Мощность шпинделя
|
2,2 кВт |
|
Посадочный диаметр инструмента
|
12 мм, ER20 |
|
Система управления
|
DSP-контроллер |
|
Ось Z
|
100 мм |
|
Направляющие
|
квадаратные |
|
Рабочая поверхность
|
Рабочий стол с «T-пазами» |
|
Поддерживаемое программное обеспечение
|
TYPE-3 |
|
Страна производства
|
КНР |
|
Габаритные размеры в упаковке
|
1400х1100х1000 мм |
|
Вес
|
350 кг |
|
Рабочий ток
|
220 В |
|
Передача по осям X, Y
|
ШВП |
|
Передача по оси Z
|
ШВП |
|
Частота тока
|
50 |
|
Материалы
|
фанера, дерево, пластик, металл |
- Фрезерный станок,
- Цанги 2 шт,
- Алюминиевый стол с Т-образными пазами,
- Программное обеспечение Type3,
- Помпа водяного охлаждения,
- Инструкция на русском (руководство пользователя),
- Датчик инструмента.
