Лазерные станки предназначены для выполнения операций pезки, гравировки, маркировки и перфорации изделий. Поверхности для работы устройства могут быть различными, главное, чтобы это было плотное сырье, Углекислотные СО2 лазеры же применимы в отношении обработки дерева, резины, оргстекла и иных материалов.
Сферы применения лазерных установок не ограничиваются промышленным производством. В последнее время все чаще лазерные станки используются для личных целей. Качество получаемого изделия, скорость работы станка, простота его механизмов – вот далеко не полный список преимуществ лазерных станков.
Задача человека при работе с лазером – минимальна: оператор станка должен лишь запустить программу действия станка и разложить предполагаемый к обработке материал, а также собрать полученные в результате обработки изделия.
Программные вопросы управления лазером
Для лазерного станка используется два вида программ: графические редакторы и программы управления оборудованием.
1. Графические редакторы.
Работа программы по построению модели изделия для дальнейшей работы станка заключается в том, чтобы дать понять лазеру, какие действия ему необходимо выполнить для достижения ранее заданных показателей.
Самые популярные редакторы для использования в работе с лазером – это:

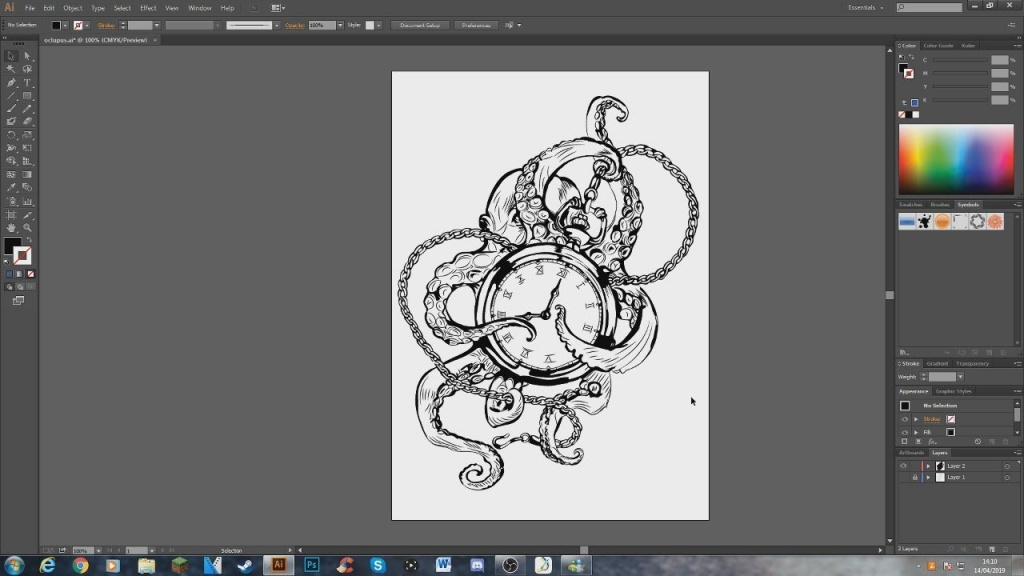

– Adobe Illustrator
Этот редактор способен настроить макет для резки изделия, подходит он не только для лазерных установок. Программа содержит большое количество программных «примочек», которые способны максимально детализировать обрабатываемый объект. Главная функция приложения – возможность коммуникации с лазерным станком, в результате которой можно будет четко определить желаемую толщину и длину срезов, глубину гравировки и иные параметры исходя из предпочтений клиента; имеет большое количество версий разных годов.
– Libre CAD
Программа, интегрированная для осуществления рабочих операций с изображениями, располагаемыми на плоских поверхностях. Простой интерфейс программы наряду с большим инструментарием используется узким кругом разработчиков в сфере лазерной обработки.

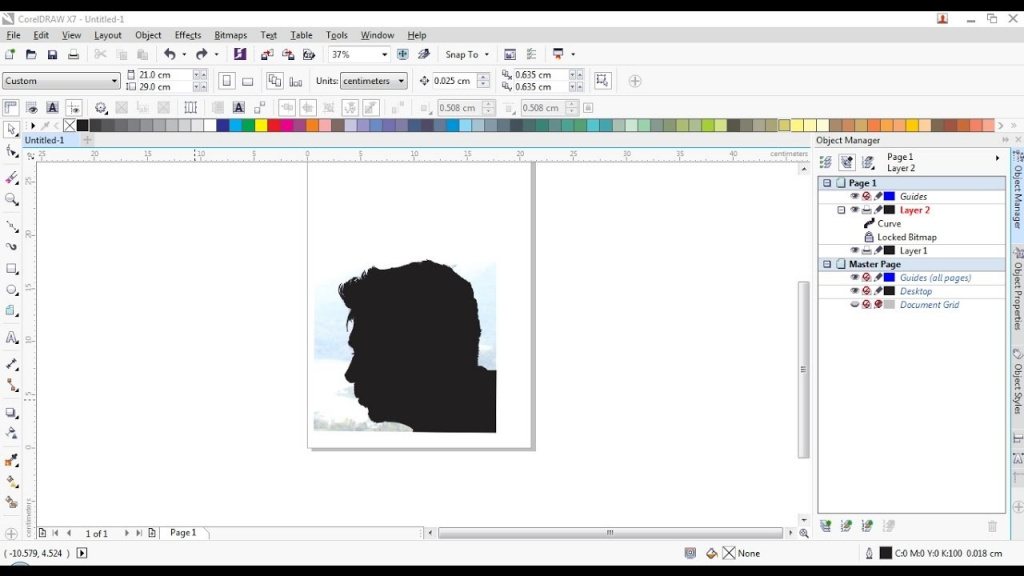

– CorelDraw
Программа, популярная так же, как и Illustrator, наделена большим количеством функциональных возможностей. С помощью программы и ее доступного к пониманию интерфейса можно преобразовывать изображения с разными видами графики (преобразовывать растровую в векторную и наоборот), выбирать из большого количества шаблонов для дальнейшего их преобразования и др. имеет большое количество версий разных годов.
Также, существуют программы для моделирования плана 3D. К таким относятся AutoCAD, SolidWorks, 3ds Max и т. д. Они удобны для создания файлов и по принципу работы аналогичны 2D-программам. Однако при преобразовании работы в 2D-формат необходимо перепроверять некоторые линии.
2. ПО для управления лазерным оборудованием.
Если вышеуказанные редакторы предназначались для создания макетов, то данные программы используются именно для осуществления станком своей деятельности. «Управляющие» программы для лазерных станков:
– Laser Work
Программа, отличающаяся своей многозадачностью: она способна отображать время окончания работ лазерного станка, регулировать координаты резки, корректировать путь лазера при работе и управлять устройством поворота луча. Это, однако, далеко не полный список возможностей Laser Work. В 2013 году после обновления, программа получила новое имя - RDWorks.
Она имеет интегрированные возможности работы с CCD камерой, а также специальный встроенный редактор растровых рисунков RDImage. Так же имеется два независимых ПО для работы с камерой CCD : по контурам и по меткам.
Данное ПО совместимо с платами управления Ruida.

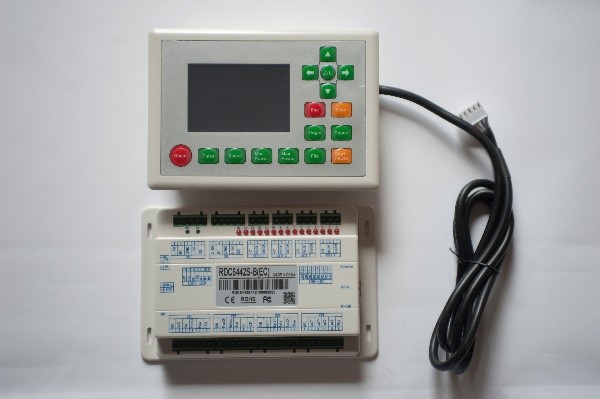

Ruida плата управления Интерфейс программы RDWorks.

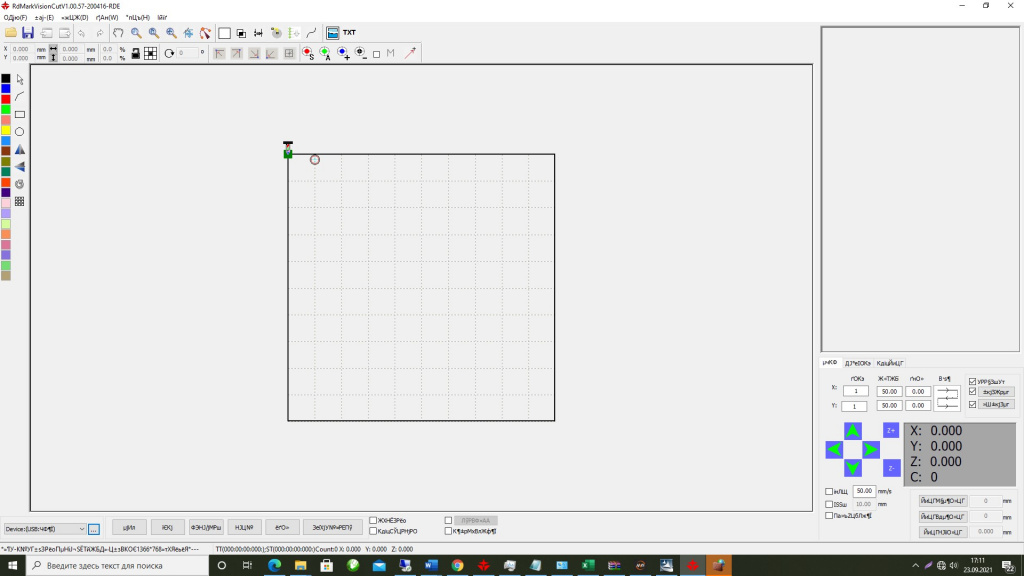

Дополнительное независимое ПО для Дополнительное независимое ПО для работы
работы камеры CCD по контурам – RDVision с камеры CCD по меткам - RDMarkVision

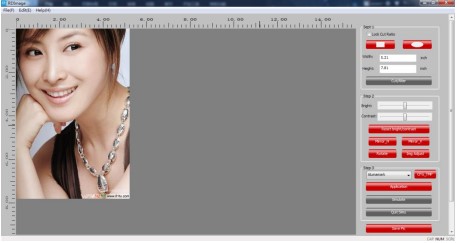

Интерфейс ПО RDImage
Так же при ходе установки ПО на ваш компьютер, есть возможность установить встраиваемые плагины для настройки параметров резки и запуска резки непосредственно из векторных редакторов CorelDraw, AutoCAD, Adobe illustrator.
Советуем для корректной совместимости плагина, устанавливать более ранние версии перечня программ!!!

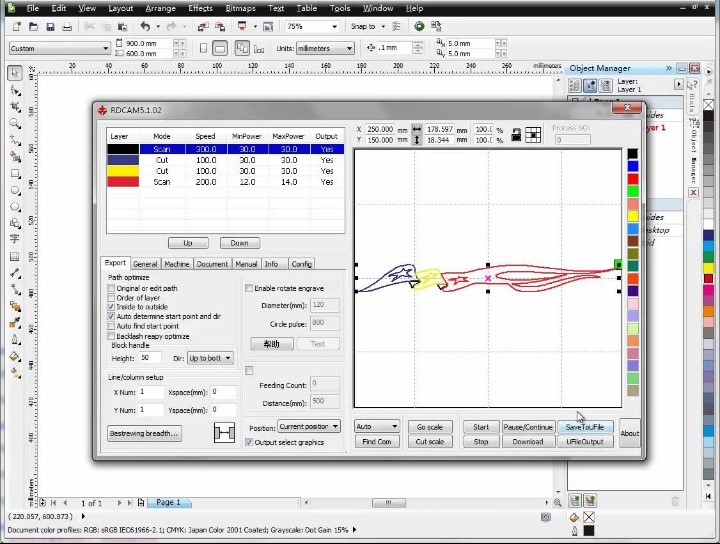

RDWorks плагин для CorelDraw

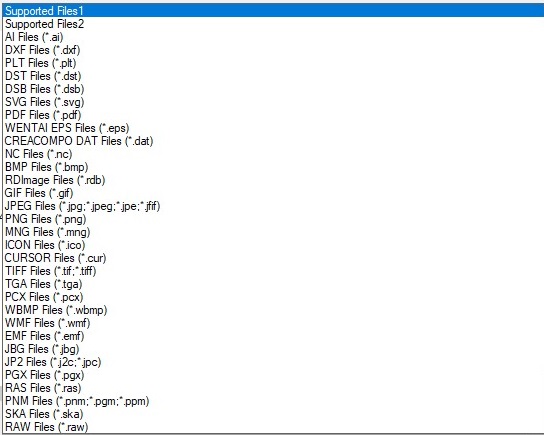

Поддерживаемые форматы для импорта
– Laser Cut
Данное программное обеспечение помогает в размещении заготовок, настройке скорости и мощности луча, глубины гравировки и др. Также, она позволяет визуализировать каждый отдельно взятый этап по обработке изделия; Данное ПО было создано для контроллера Leetro. Частично весь интерфейс перекачивал в RDWorks. Данное ПО имеет версию 5.1 и 5.3. Производство плат Leetro на данный момент закончилось.
Каждая плата имеет свою прошивку, обратите внимание!

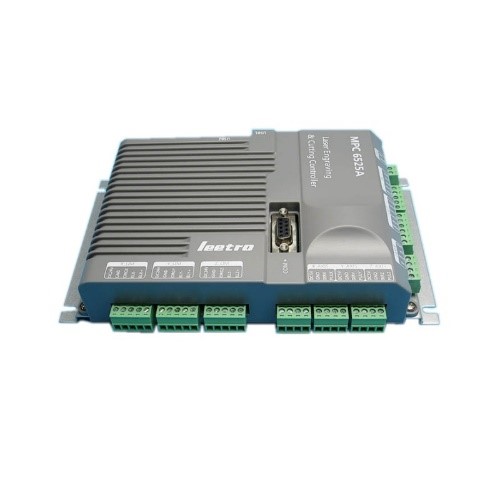

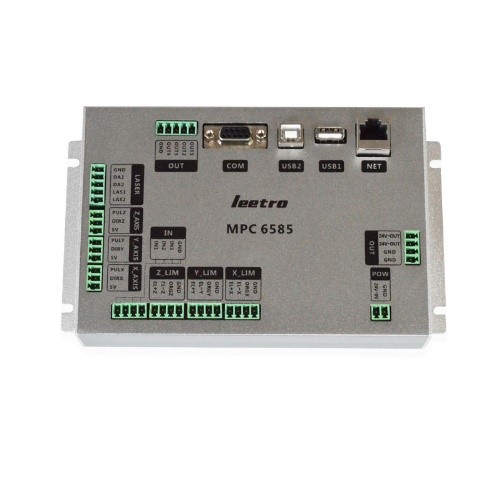

Плата управления Leetro MPC6515 Плата управления Leetro MPC6585

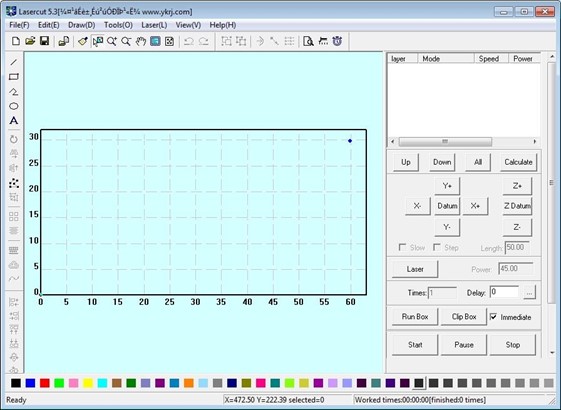

Программное обеспечение Lasercut 5.3
Поддерживаемые форматы
– Auto Laser
Программа регулирует мощность станка при движении луча по непрямым участкам, настраивает исходные точки, создает одновременно до 250 операций по резке изделия, дает возможность визуализации процесса обработки и подстройки параметров по ее ходу. Так же, как и программы описанные выше очень схожа и аналогична возможностям и интерфейсом. ПО поддерживает платы Topwisdom.

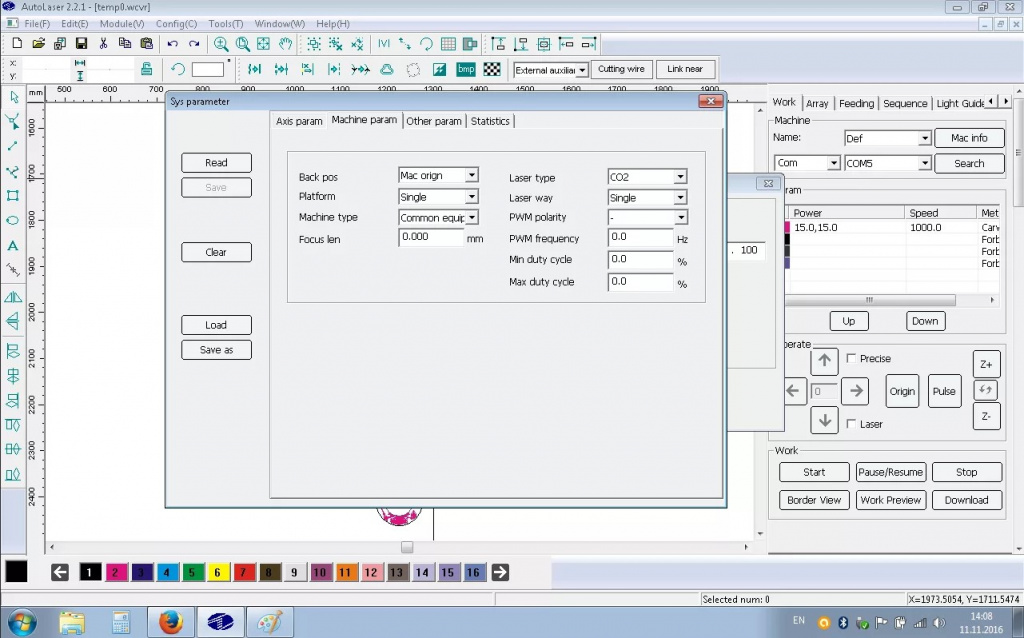

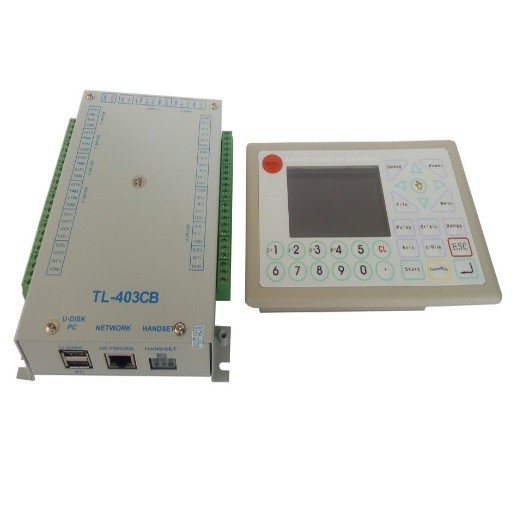

Плата управления TL-403CB ПО Autolaser
Поддерживаемые форматы
- PowerCut
Программное обеспечение для управления обычной лазерной резкой — это отличный контроллер для лазерной резки с ЧПУ, которые тщательно разрабатывался известной командой исследователей и разработчиков с многолетним опытом работы в компании. Это программное обеспечение легко освоить, с продуманной и устойчивой арифметикой управления движением, полным процессом резки, дружественным человеко-машинным интерфейсом, и его можно применять в средствах управления лазерной резкой одежды, акрила, мебели и других неметаллических материалов.

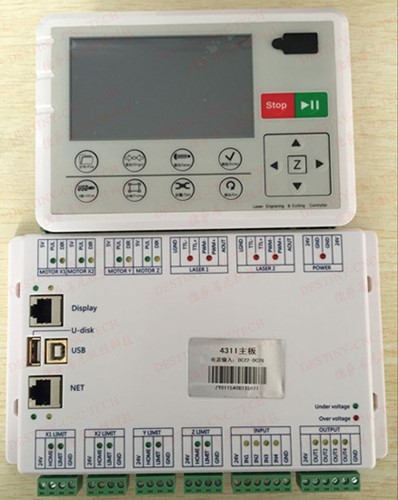

Контроллер PowerCut 4311 и 2810.

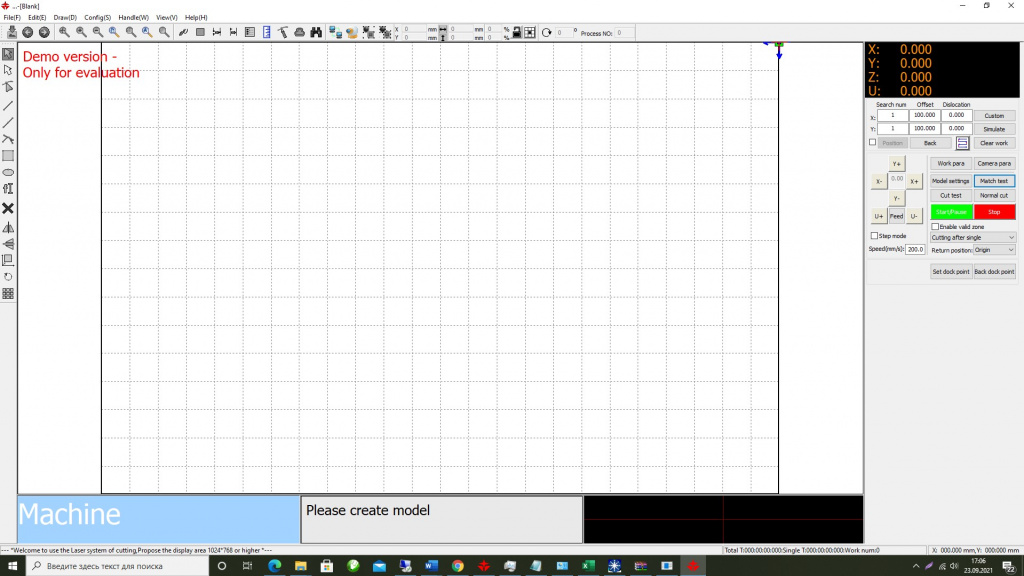

Интерфейс программы PowerCut
