Как правильно подготовить макет в EzCad

EzCad - это специализированное программное обеспечение для управления лазерными маркерами и гравировальными станками, широко применяемое в промышленности и для творческих проектов. Программа поддерживает работу с разными типами лазеров (волоконные, CO₂, UV) и позволяет быстро импортировать дизайн, настраивать параметры лазера и запускать маркировку.

1. Подготовьте дизайн в графическом редакторе

Перед тем как открывать файл в EzCad, убедитесь, что ваш макет корректно создан. Основная рекомендация - использовать векторную графику, потому что она обеспечивает чистые линии и точные контуры при маркировке. EzCad поддерживает такие форматы: DXF, AI, PLT для векторов и BMP, JPG, PNG для растровых картинок.

Советы по подготовке:

• Векторные файлы легче масштабировать без потери качества.
• Переведите текст в кривые, чтобы избежать шрифтовых несовместимостей.
• Удалите лишние объекты и пересекающиеся линии, а также убедитесь, что контуры замкнуты.
  Это упростит работу лазера и снизит риск брака.

В EzCad выберите File -> Import, затем укажите нужный файл. После этого изображение появится в рабочей области программы.

Что важно сделать сразу после импорта:

• Убедиться, что масштаб макета совпадает с реальными размерами на заготовке.
• Использовать инструменты перемещения и привязки, чтобы разместить макет в нужной части рабочей области.

EzCad позволяет использовать слои (Layers) - это удобно для сложных проектов с разными параметрами обработки:

• Контурная гравировка (обводка линий)
• Заполнение (штриховка) областей
• Текстовые элементы
• Кодированные номера или даты

Каждому слою можно задать свои параметры: скорость, мощность лазера, частоту импульсов и т. д.

4. Настройте параметры лазера

Ключевые параметры, влияющие на результат маркировки:

• Power (%) - мощность лазера
  Определяет глубину и яркость гравировки.
• Speed (мм/с) - скорость перемещения луча
  От скорости зависит глубина обработки: медленнее - глубже.
• Frequency (кГц)
  Частота импульсов важна для разных материалов: металлы, пластик, стекло - все реагируют по-разному.

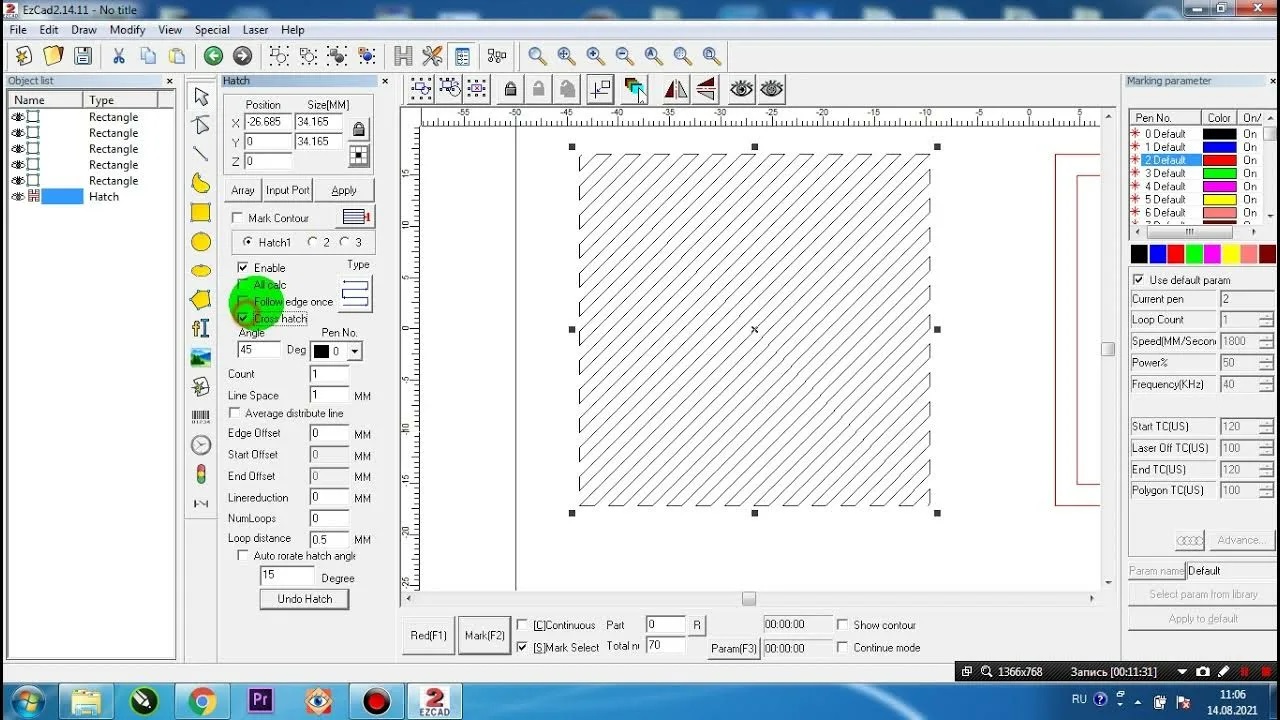

• Hatching (штриховка)
  При заполнении областей выбирается тип и шаг штриховки - это влияет на плотность и визуальную текстуру заливки.

Перед запуском маркировки обязательно используйте функции Red Light Preview (Красный свет) и Frame (Обвести контур) - они показывают положение будущей гравировки на материале без включения лазера. Это помогает избежать ошибок из-за смещения макета.

6. Тестовый прогон

Даже при тщательной подготовке рекомендуется сначала выполнить пробную маркировку на аналогичном материале. Это позволит:

• убедиться в правильных параметрах;
• проверить, соответствует ли позиционирование;
• убедиться, что результат соответствует ожиданиям.

Неправильный формат файла
Работа с растровыми изображениями без подготовки может привести к «шуму» и нежелательным заливкам. Лучше конвертировать такие изображения в вектор.

Несоответствие масштаба
Ошибки при масштабировании макета приводят к тому, что гравировка выходит за пределы заготовки или слишком мала.

Отсутствие теста перед запуском
Без тестовой маркировки легко ошибиться с параметрами мощности или скоростью.

Заключение

Подготовка макета в EzCad - это не только импорт файла, но и грамотная организация слоя, точная настройка параметров лазерного станка и проверка результата до запуска основной задачи. Следуя этим шагам, вы минимизируете ошибки, получите четкую и качественную маркировку, а также сократите время на обработку заготовок.
