Чиллер S&A CWFL 1500 AN - предназначен для поддержания рабочей температуры лазерных излучателей в установках лазерной резки металла мощностью до 1500 Вт.
Производитель данного чиллера компания S&A Teyu Electromechanical, которая специализируется на выпуске систем охлаждения для различного оборудования.
Чиллер упакован в фирменную картонную коробку и установлен на деревянный транспортный поддон. Внутри коробки упакован в пенопласт и полиэтиленовую пленку. В комплекте к чиллеру имеется инструкция.
Также чиллер оснащен четырьмя колесиками, которые обеспечивают его мобильность.

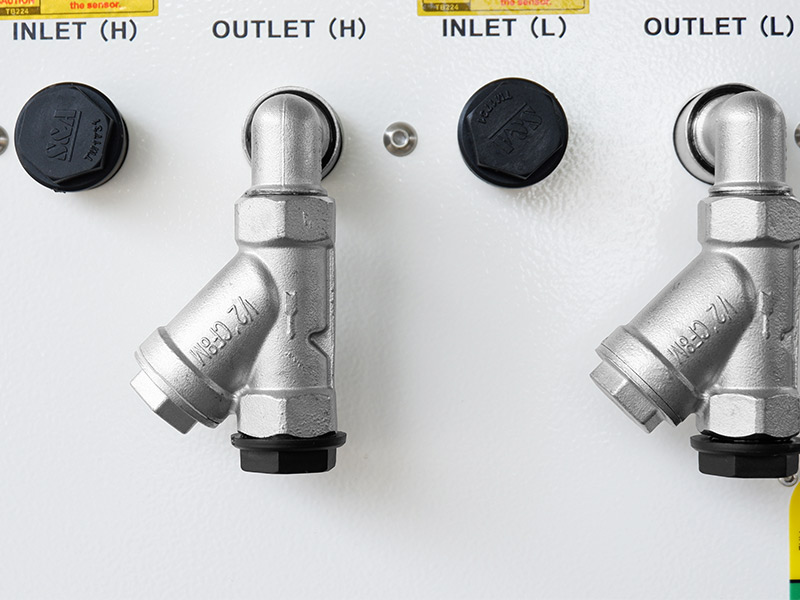

В современных станках лазерной резки металла необходимо охлаждение не только лазерного излучателя , но и охлаждение деталей лазерной головы и оптики. В данной модели предусмотрены два выхода для подключения соответствующих шлангов. Места подключения промаркированы схематичными картинками.
Принцип работы чиллера S&A CWFL 1500 AN

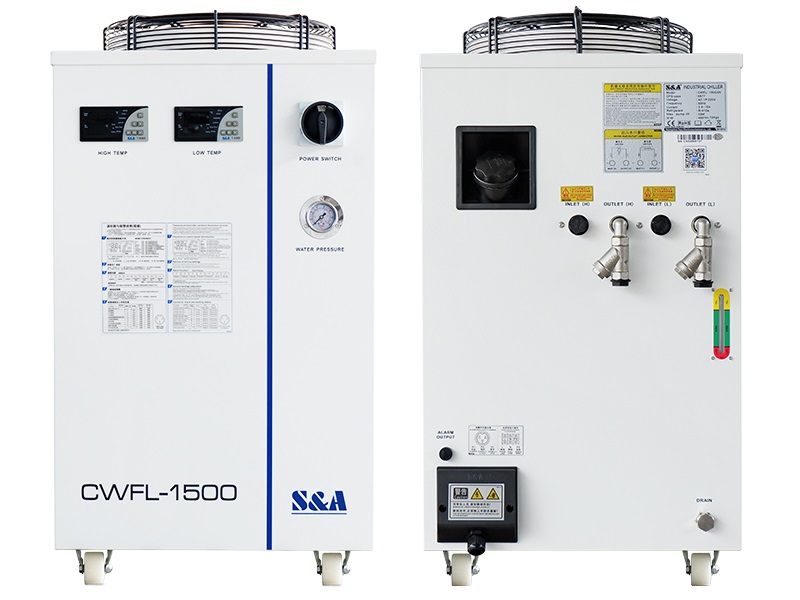

В чиллере CWFL-1500 AN установлен мощный современный компрессор , алюминиево-медный радиатор для отвода тепла, на верхней крышке чиллера расположен вентилятор, который обеспечивает приток холодного воздуха внутрь корпуса.
Установленный в чиллере современный контроллер отвечает за работу всей системы охлаждения. Температурный режим настраивается на заводе производителе и он в диапазоне: 5°C ~35°C; Так как чиллер S&A CWFL 1500 AN двухконтурный, то и контроллер осуществляет контроль протока двух контуров. При отсутствии протока по одному из контуров выдается ошибка.
В чиллере S&A CWFL 1500 AN установлен датчик температуры окружающей среды. Контроллер корректирует температуру охлаждающей воды в зависимости от внешней температуры воздуха.
Съёмные боковые панели имеют пылезащитные фильтры, которые необходимо продувать при обслуживании.
Современный лазерные излучатели включаются только при определенной минимальной температуре, это тоже предусмотрено в чиллере S&A CWFL 1500 AN. Если лазерный излучатель не работает, а температура окружающей среды низкая, то чиллер переключится в режим подогрева и нагреет воду до нужной температуры.
Чиллер S&A CWFL 1500 AN имеет все необходимые аварийные функции для стабильной и безаварийной работы лазерного излучателя и предупреждения аварий. Низкая или высока температура воды, отсутствие протока воды по контуру, отключение компрессора по времени и многие другие
При возникновении аварийной ситуации Чиллер S&A CWFL 1500 AN издает повторяющийся звуковой сигнал и на экране контроллера показывает номер ошибки. Все номера ошибок и способы их устранения написаны в инструкции.
Обслуживание Чиллера S&A CWFL 1500 AN.
Как и любое оборудование Чиллер S&A CWFL 1500 AN требует периодического технического обслуживания. В основном это очистка фильтра и радиатора от пыли. Боковой пылезащитный фильтр легко снимается и чистится. Радиатор чиллера необходимо продувать сжатым воздухом. Уровень жидкости в чиллере необходимо поддерживать в зеленой зоне, уровнемер находится на задней панели оборудования. Воду в чиллере необходимо менять раз в пол года. Производитель рекомендует использовать дистиллированную воду. Объём бака 15 литров, но часть жидкости уйдет в шланги и лазерный излучатель.
Технические характеристики чиллера S&A CWFL 1500 AN
| Холодопроизводительность: | 5.17 кВт |
| Количество контуров охлаждения: | 2 |
| Мощность компрессора: | 1.73 кВт |
| Тип охлаждения: | Фреоновый |
| Хладагент: | R-410a |
| Объём хладагента (г): | 1100 |
| Ёмкость бака: | 15 л |
| Мощность помпы: | 0.55 кВт |
| Максимальный подъём воды: | 45 м |
| Максимальный проток воды: | 70 л/мин |
| Электропитание: | 220 В |
| Частота: | 50 Гц |
| Рабочий ток: | 3.4 ~ 16 A |
| Габаритные размеры без упаковки: | 78x47x89 см |
| Габаритные размеры в упаковке: | 87x60x109 см |
| Вес нетто: | 86 кг |
| Вес брутто: | 96 кг |
| Производитель: | S&A Guangzhou Teyu Electromechanical Co., Ltd |
| Гарантия: | 12 месяцев |
Обеспечивая активное охлаждение со стабильностью ±0,5℃, этот промышленный охладитель может поддерживать очень точный температурный контроль вашего волоконного лазерного резака 24 часа в сутки 7 дней в неделю.
