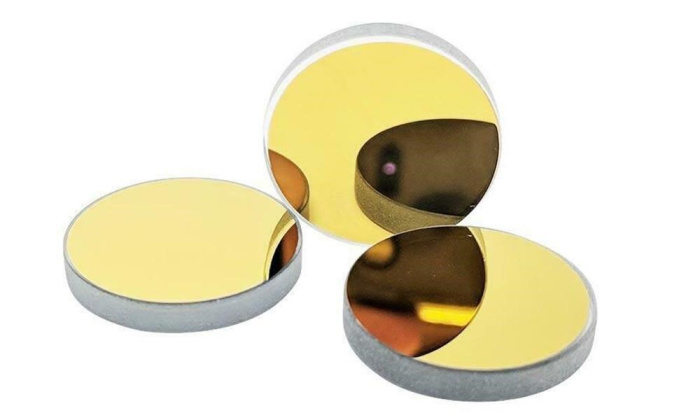

Гравировальные станки, работающие посредством лазерной резки материалов, востребованы на разных предприятиях. В основе такого оборудования лежит оптическая система, состоящая из трубки, набора отражающих зеркал и фокусирующей линзы. Последняя является частью головки излучателя. Назначение станка зависит от мощности трубки, также этот показатель влияет на показатели готового реза, а именно, его глубину.
Линза является обязательным и важным компонентом оптической системы лазерного оборудования. Она представляет собой изделие, плоское с одной стороны и выпуклое с другой. Ее устанавливают непосредственно на лазерную головку. Эту составляющую нужно периодически менять для исправной и корректной эксплуатации оборудования.
Особенности, виды, назначение линзы
Благодаря этому элементу лазерный луч фокусируется на необходимом расстоянии, измеряемом в дюймах. Чем оно короче, тем более тонкой и четкой получается гравировальная линия. Линзы бывают длинно-, средне- и короткофокусными. Первые подходят для обработки толстых заготовок, вторые считаются универсальными. Короткофокусные предназначены для небольших элементов, например, изготовления печатей.
За счет такого компонента лазерный луч фокусируется в одной, необходимой точке. Большой отраженный пучок проходит через нее и преобразовывается в тонкий. Так, лазерная резка получается точной и качественной. Но чтобы оптика со всеми составляющими работала корректно, необходимо регулярно ухаживать за ней.
Как чистить части оптической системы
Так как оптические элементы напрямую обеспечивают эффективность лазерного станка, о них нужно постоянно заботиться. Главное – держать составляющие системы в чистоте, это особенно касается линзы и зеркал. Необходима профилактическая чистка, ее стоит проводить через каждые 40 часов эксплуатации станка.
Особенности процесса чистки оптической системы:
● мягкую салфетку из бумаги, чистую тряпку без ворса или ватную палочку нужно смочить в специальной жидкости, предназначенной для ухода за оптикой. Ее можно заменить техническим спиртом, разбавленным в определенной пропорции;
● аккуратно, осторожными движениями без нажиманий необходимо протереть зеркала и линзу;
● важно следить, чтобы элементы не смещались, иначе геометрия луча собьется;
● после чистки запустить оборудование в тестовый режим. Это позволит проверить правильность всех настроек.
Перед профилактической чисткой станок нужно полностью выключить. Если настройки сбились, понадобится юстировка.
Регулярный осмотр необходим и всему лазерному станку. Желательно каждую неделю проверять, в каком состоянии находятся компрессоры, фильтры, кабели, провода. Важно время от времени смазывать движущиеся элементы, ухаживать за механическими частями. Регулярной диагностики требует и система охлаждения. По мере необходимости в нее доливают или полностью меняют жидкость.
Любые поломки, обнаруженные на раннем этапе, проще устранить, чем запущенные. Регулярная чистка оптической системы и профилактические осмотры станка позволяют избежать простоя.
