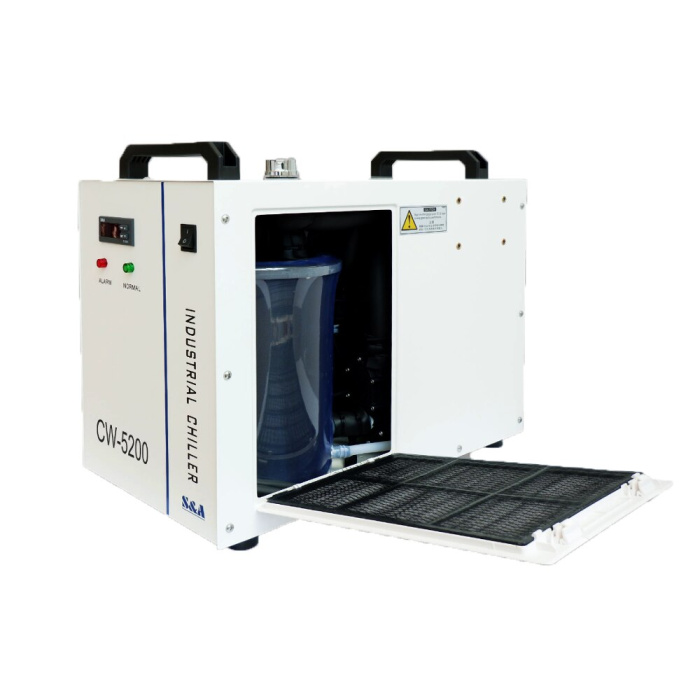

Подключение чиллера CW5000, CW5200 подразумевает несколько операций или действий, которые нельзя игнорировать. Чтобы работа чиллера была корректной, важно правильно провести первоначальную его настройку.
Для начала следует залить воду через специальное заливное отверстие. Удобнее всего смотреть за ее уровнем с помощью шкалы на задней стенке, объем составляет примерно 6 литров. Лучше заливать дистиллированную жидкость во избежание ее цветения и дальнейшего налета на деталях чиллера.
Перед тем как подключить чиллер CW5000 или CW5200, следует узнать, будет ли он использоваться в условиях низких температур. Если да, то лучше заливать антифриз, причем антикоррозийный.

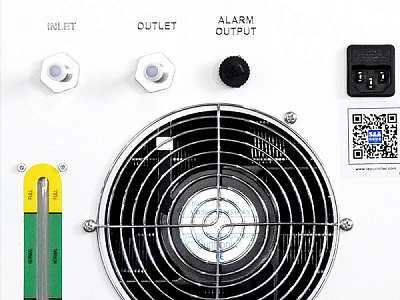

Далее подсоединяем шланги к входному и выходному штуцеру, а другой их конец - к охлаждаемой установке. Здесь важно соблюдать направление жидкости для охлаждения – подсоединить нужно INLET станка к OUTLET чиллера и также INLET чиллера к OUTLET станка.
Меры для защиты лазерной установки
Защита лазерной трубки от отсутствия жидкости выполняется датчиком протока. Не во всех станках есть датчик протока жидкости. Для подключения станка к датчику протока жидкости чиллера следует:
- подключить шнур датчика протока к лазерному станку;
- чиллер имеет встроенный датчик, и если протока не будет, то появится ошибка и соответствующее звуковое сообщение;
- если лазерный станок оборудован датчиком, то на разъем подключения монтируется заглушка, замыкающая контакты.
Настройка и включение чиллера

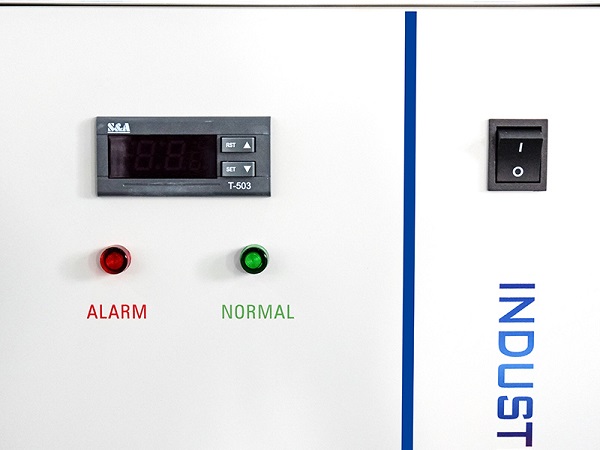

После проверки наличия жидкости в баке устройства следует нажать кнопку включения. При этом запустится насос, а в лазерной трубке образуется множество пузырей, которые уйдут через какое-то время.
Внимательно проверьте места соединений шлангов и удостоверьтесь, что там нет протечек. Прежде чем подключить чиллер CW5000 или CW5200, нужно знать, что если жидкость в чиллере ниже заданной температуры, то вентилятор не должен включаться. Далее нужно долить жидкость в бак до требуемого уровня. Температура будет устанавливаться автоматически, изменить ее можно в настройках.
