Станок для резки прокладок в промышленности

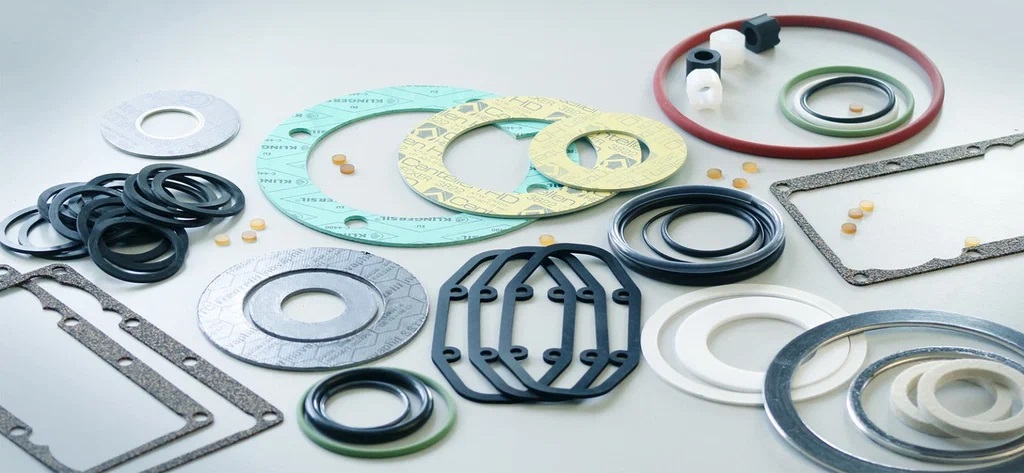

В машиностроении, в трубопроводах, в энергетике, в автомобильной и химической промышленности прокладки — ключевые детали, обеспечивающие герметичность соединений элементов оборудования. От точности и качества этих прокладок зависит безопасная работа узлов, отсутствие утечек, долговечность агрегатов. В таких условиях ручные методы резки прокладок уже не удовлетворяют современным требованиям — на смену им приходят автоматизированные станки для резки прокладок.

Зачем нужен специализированный станок для прокладок

Традиционные способы резки прокладок — штампы, вырубка вручную, лазерная резка — имеют существенные ограничения: необходимость дорогостоящих пресс-матриц, трудоемкость при переналадке, ограниченная точность, особенно на мелких элементах, или тепловые повреждения материала (в случае лазера).

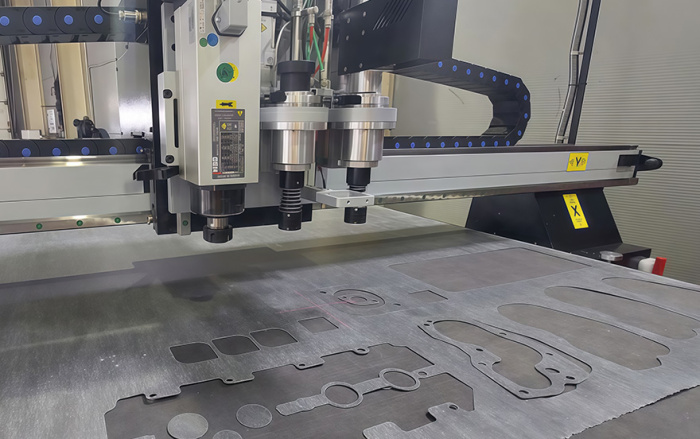

Станок для резки прокладок — это специализированное оборудование с числовым управлением (CNC или близким к нему), которое может точно и быстро вырезать различные формы из листового материала: резина, графит, силикон, фибра, армированные композиты и др. Такие станки обычно используют режущие инструменты (колебательные ножи, вибрационные ножи, иногда фрезы) и вакуумную фиксацию материала на рабочем столе.

Главные преимущества применения таких станков:

• Высокая точность — отклонения часто укладываются в ±0,1 мм.
• Универсальность — можно резать как простые кольца, так и сложные контурные формы, без смены пресс-матриц.
• Эффективность и скорость — резка происходит быстрее ручной обработки, снижение времени производства.
• Снижение отходов — программное размещение (nesting) контуров позволяет оптимально использовать материал и уменьшить обрезки.
• Автоматизация и гибкость — машина способна работать 24/7, переключаться между разными заданиями, минимально требуя вмешательства оператора.

Типичный станок для резки прокладок состоит из следующих важных компонентов:

1. Рабочий стол с вакуумной системой
   Материал укладывается на стол, и вакуум создает удерживающее давление, чтобы лист не смещался при резке. Часто стол делится на зоны вакуумного всасывания, которые можно управлять индивидуально.
2. Система перемещения
   Обычно — зубчатая рейка или линейные направляющие с высокой точностью. Привод — серводвигатели или шаговые моторы.

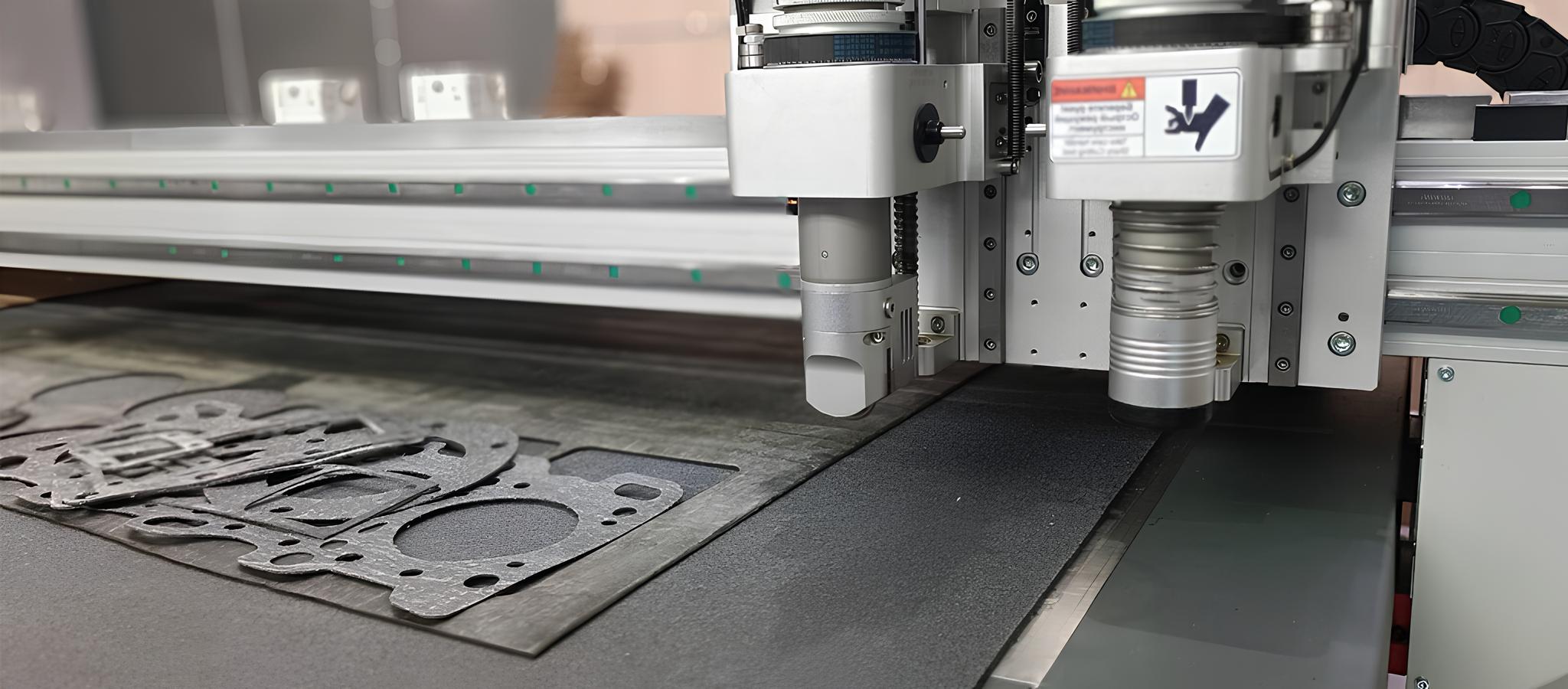

3. Режущий узел
   В зависимости от типа материала это может быть колебательный нож (oscillating knife), вибрационный нож, фреза или их комбинация. Некоторые конструкции допускают сменные инструменты (например, нож, фреза) в одном узле. При этом достигаются чистые кромки, без заусенцев, и минимальное термическое воздействие.
4. Система управления и программное обеспечение
   Пользователь подготавливает цифровую модель детали (DXF, PLT, PDF и др.), загружает её в систему, и управление направляет движение режущего узла. Также реализованы функции автоматической раскладки (nesting) контуров, оптимизация использования материала, корректировки скоростей режущей головки.
5. Безопасность и вспомогательные системы
   Сенсоры препятствуют аварийному столкновению. Встроенные стоп-кнопки в углах стола. Иногда — системы отвода пыли, защитные кожухи.

При выборе станка для резки прокладок важно учитывать:

• Рабочую зону (площадь стола) — соответствует максимальным размерам листов, которые вы будете обрабатывать.
• Максимальную толщину материала, который станок может резать, и жесткость режущего инструмента. Часто значения до 50 мм приводятся, но эффект зависит от материала.
• Точность позиционирования и повторяемость — критична, если прокладки должны точно совмещаться с фланцами, отверстиями.
• Скорость резки — зависит от типа материала, толщины, гибкости.
• Совместимость с материалами — не все станки одинаково хорошо справляются с упругими, жесткими, абразивными материалами.
• Уровень автоматизации — наличие системы автоматической загрузки листов, смены инструмента, программного размещения деталей.
• Надёжность узлов, бренд, сервисная поддержка.

При эксплуатации следует соблюдать технические рекомендации:

• Регулярно очищать направляющие и направляющие рейки, смазывать узлы.
• Контролировать состояние режущих инструментов — затупленный нож снижает качество, требует больших усилий.
• Периодически проверять геометрию и калибровку станка.
• Обеспечивать чистоту поверхности стола и работу вакуума, чтобы материал надёжно удерживался.
• При смене материала (другой жёсткости, толщины) корректировать параметры резки.

Станки для резки прокладок находят применение в самых разнообразных отраслях:

• В автомобильной промышленности — прокладки головки блока, масляные сальники, уплотнители.
• В нефтегазовой и химической — уплотнения фланцев, манжеты, прокладки в теплообменниках и насосах.
• В энергетике — прокладки в турбинах, котлах, трубопроводах высокого давления.
• В электронике, электропроме — прокладки для корпусов, теплоотводов, электроизоляции.
• В мелком и среднем серийном производстве — изготовление нестандартных прокладок под заказ.

Технологии резки продолжают развиваться: более быстрые режущие головки, более точные системы управления, интеграция с CAD/CAM системами, использование гибридных методов (например, сочетание лазера и ножа). Это позволяет уменьшать время переналадки, расширять спектр материалов, снижать издержки.

В итоге, качественный автоматизированный станок для резки прокладок становится ключевым звеном в современном производстве уплотнительных элементов, обеспечивая баланс между гибкостью, точностью и экономичностью.
