Ножи и пробойники для режущих плоттеров: разбираемся в деталях

Современные планшетные плоттеры стали незаменимым инструментом в производстве упаковки, рекламной продукции, текстильных шаблонов и дизайнерских макетов. От точности их работы напрямую зависит качество конечного изделия. И именно режущий инструмент — нож или пробойник — играет ключевую роль в этом процессе. Разберем, какие бывают ножи для плоттеров, чем они отличаются и как подобрать оптимальный вариант под конкретные задачи.

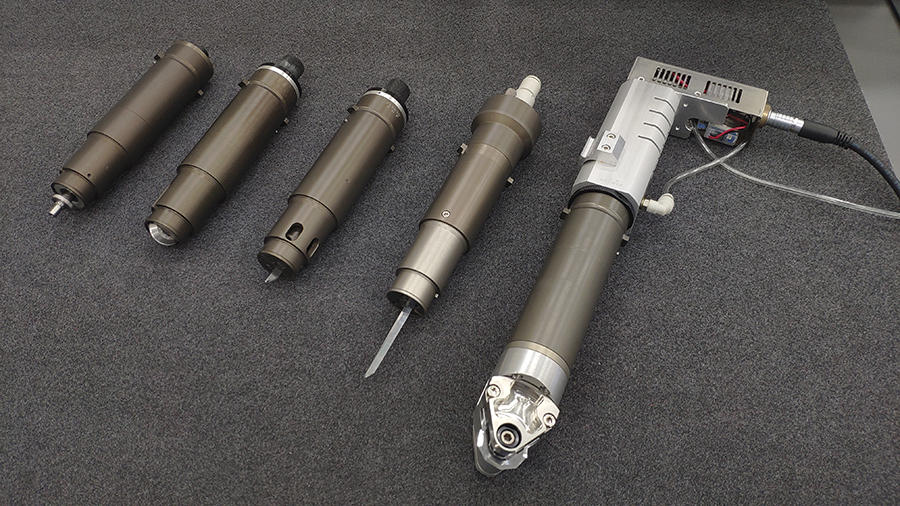

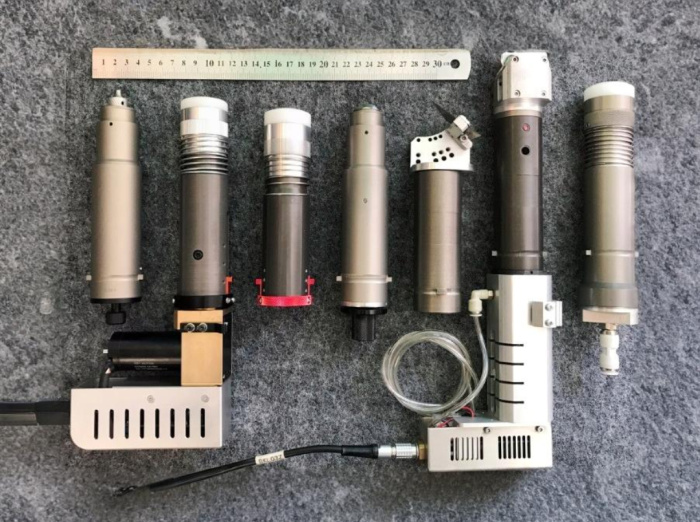

Виды ножей для планшетных плоттеров

Главное различие между ножами заключается в типе материала, который они режут. Для бумаги, картона, пленки и самоклеящихся материалов используются стандартные лезвия с небольшим углом заточки — обычно 30–45°. Чем меньше угол, тем аккуратнее рез по мягким материалам.
Для плотных и твердых основ — кожи, пластика, тонкого ПВХ или резины — применяются ножи с углом 60°. Более острый угол позволяет резать жесткие материалы без потери точности и ускоряет процесс обработки.

В конструктивном плане различают:

• Поворотные ножи — наиболее распространены. Лезвие свободно вращается, следуя направлению реза. Они идеальны для гибких материалов и точных контуров.
• Фиксированные ножи — закреплены жестко и используются на промышленных планшетных плоттерах при работе с толстыми или твердыми материалами.
• Тангенциальные ножи — управляются сервоприводом, что обеспечивает идеально ровный срез под любым углом. Такие системы востребованы в упаковочной и текстильной промышленности.

Пробойники: точность и долговечность

Помимо режущих ножей, важную роль в производственных плоттерах играют пробойники — инструменты для создания отверстий, надсечек и маркировки. Они бывают цилиндрические, фигурные или специальные, в зависимости от формы вырубки. Пробойники применяются, например, при изготовлении трафаретов, образцов ткани, коробок с замками и отверстиями для сборки.

Материалы пробойников — твердосплавная сталь или вольфрамовые сплавы, обеспечивающие долгий срок службы даже при интенсивной эксплуатации. Для некоторых задач применяются сменные насадки, что позволяет экономить на замене всего инструмента.

Популярные бренды и совместимость

На рынке представлено множество производителей ножей и пробойников, однако среди наиболее популярных можно выделить Graphtec, Summa, Zünd, Aristo, Mimaki и GCC. Каждая компания разрабатывает собственные держатели и типы лезвий, рассчитанные на определенные модели планшетных плоттеров.

Например, ножи Graphtec CB09 и CB15 отличаются диаметром и углом заточки, что позволяет использовать их для разных типов материалов. Компания Zünd предлагает целую линейку модулей — от стандартных режущих голов до пробойных и фрезерных систем, подходящих для промышленных планшетных плоттеров.

Важно помнить, что универсальных лезвий не существует: неправильно подобранный нож может привести к износу держателя, неровному резу или повреждению материала. Поэтому при выборе лучше ориентироваться на рекомендации производителя оборудования.

Материалы и угол заточки

Материал лезвия напрямую влияет на качество и срок службы. Наиболее распространены:

• Высокоуглеродистая сталь — хороший баланс цены и прочности;
• Твердосплавные лезвия (карбид вольфрама) — выдерживают высокие нагрузки и долго сохраняют остроту;
• Керамические ножи — используются для особо точной резки без заусенцев, например, в полиграфии.

Угол заточки подбирается в зависимости от плотности материала:

• 30° — для пленок, бумаги, винила;
• 45° — универсальный вариант для большинства задач;
• 60° — для плотных материалов и глубокой резки.

Чтобы ножи для планшетного плоттера служили дольше, необходимо регулярно очищать их от остатков клея и пыли, использовать оригинальные держатели и правильно выставлять давление прижимного ролика. Для особо плотных материалов рекомендуется выполнять тестовую резку и подбирать оптимальную силу нажима.

Также важна своевременная замена изношенных лезвий. Даже незначительное притупление может привести к «рваному» краю или искажению траектории реза, что особенно критично при серийном производстве.

Заключение

Выбор ножей и пробойников — не просто технический момент, а залог стабильной и точной работы плоттера. Для обычных задач подойдут универсальные ножи с углом 45°, а для промышленных применений — специализированные твердосплавные или тангенциальные решения.
Качественные ножи для планшетного плоттера обеспечивают чистый срез, высокую скорость работы и минимизируют брак. А значит, правильный подбор инструмента — это инвестиция в эффективность и надежность всего производственного процесса.
