Планшетный плоттер для резки картона: как выбрать и не переплатить

Полиграфия — высокотехнологичная отрасль, в которой часто используется очень сложное оборудование. Наглядным примером являются режущие плоттеры для картона. Представленная на рынке техника производится десятками брендов, но названия многих из них знакомы только полиграфистам и инженерам. Большинство материалов о коммерческих планшетных плоттерах написаны на английском и изобилуют профессиональной терминологией. Учитывая высокую цену оборудования, мы посчитали нужным рассказать, как правильно выбрать режущий плоттер, который подойдет вашему бизнесу.

Что такое планшетный режущий плоттер и как он работает с картоном

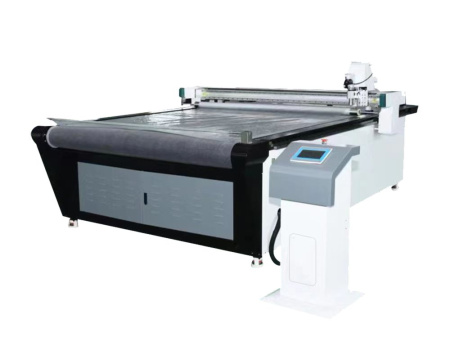

Планшетный плоттер (каттер) — специализированная машина для резки картона. От техники консьюмерского и полупрофессионального классов оборудование отличают скорость и точность работы, а также способность резать толстые, плотные материалы. Плоттер состоит из трех основных частей:

• Рабочей поверхности (стола), на которой размещается картонный лист. Чтобы исключить смещение заготовки в процессе резки, применяется вакуумный прижим.

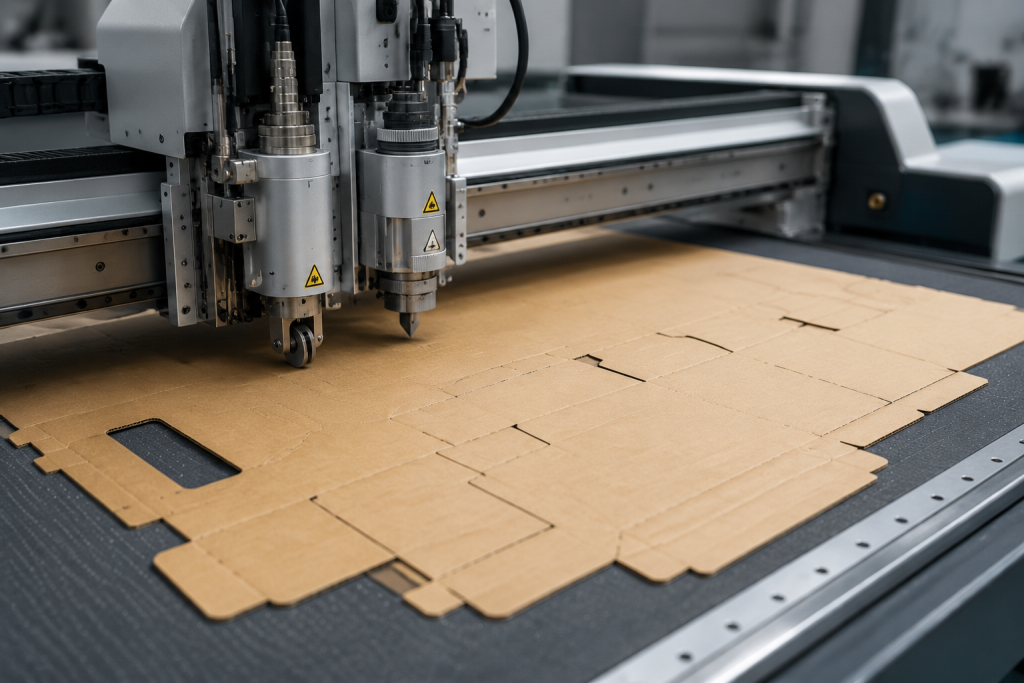

• Режущей головки, осуществляющей раскрой. Может дополняться модулями и инструментами: тангенциальными и осциллирующими ножами, биговальными и подрезными приспособлениями, перфораторами и др.
• Приводной системы. Включает приводные механизмы, а также шаговые двигатели или сервоприводы, подключенные к контроллеру. Обеспечивает точное позиционирование режущей головки по осям координат.

В отличие от лазера, резка в плоттере выполняется механически, и заготовку не нужно нагревать. Это исключает потемнение, порчу картона и выделение потенциально токсичных веществ, которые могут содержаться в клеевом слое. Для такой работы не требуется мощная вытяжка.

От штамповки плоттер отличается большей гибкостью, плюс нет необходимости в производстве дорогостоящих вырубных штампов. Каттер позволяет быстро менять макет, что критично для организаций, работающих с небольшими тиражами.

Для каких задач нужен плоттер по картону

Плоттер незаменим для изготовления:

• прототипов и макетов;
• изделий с перфорацией картона;
• продукции, которая предполагает биговку;
• изделий из гофрокартона, микрогофрокартона и пенокартона;
• картонных POS-дисплеев для товаров, пробников, листовок и буклетов;

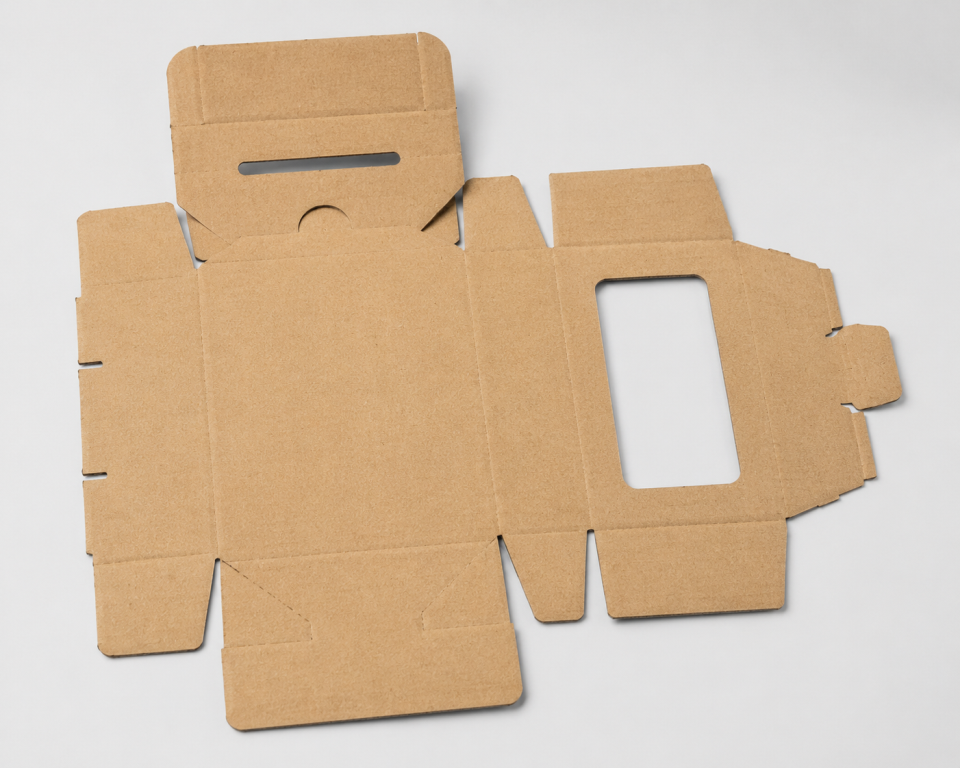

• разверток коробок с дополнительными элементами (замками, окошками);
• нестандартных объектов (от декоративных элементов до арт-инсталляций);
• материалов с надсечкой только верхнего слоя по технологии несквозного разреза (kiss-cut).

Ключевые критерии выбора плоттера для картона

Ниже список основных параметров, определяющих пригодность оборудования для типичных задач.

Рабочее поле

Чаще всего режущие плоттеры используются для раскроя упаковки. Стандартный размер рабочей поверхности, позволяющий работать с заготовками коробок, — 1600 х 2500 мм. Такого стола достаточно, чтобы делать несколько разверток за один проход. Чтобы посчитать требуемые параметры рабочего поля плоттера, возьмите максимальный размер листа и добавьте 10–15 % на прижим.

Тип режущего инструмента

Вариантов несколько:

• Тангенциальный нож для картона (UCT). Универсальный инструмент для работы с листом толщиной до 5 мм, обеспечивающий крайне высокое быстродействие. Позволяет резать мелкие детали.
• Вибрационный нож (EOT/POT). Осциллирующий инструмент. EOT имеет электрический привод и оптимален для материалов низкой и средней плотности. Пневматический нож POT, напротив, более эффективен при раскрое плотного и жесткого картона.
• Биговальный инструмент (CTT). Формирует высококачественные складки, вдоль которых будут линии сгиба. Инструментом для биговки картона обязательно комплектуется плоттер, используемый для резки коробок.
• Пресс-нож (PCT). Высокоэффективный инструмент для деликатной резки гофро- и микрогофрокартона. Аккуратно сминает слои биговальным колесом с лезвием, не разрушая материал.

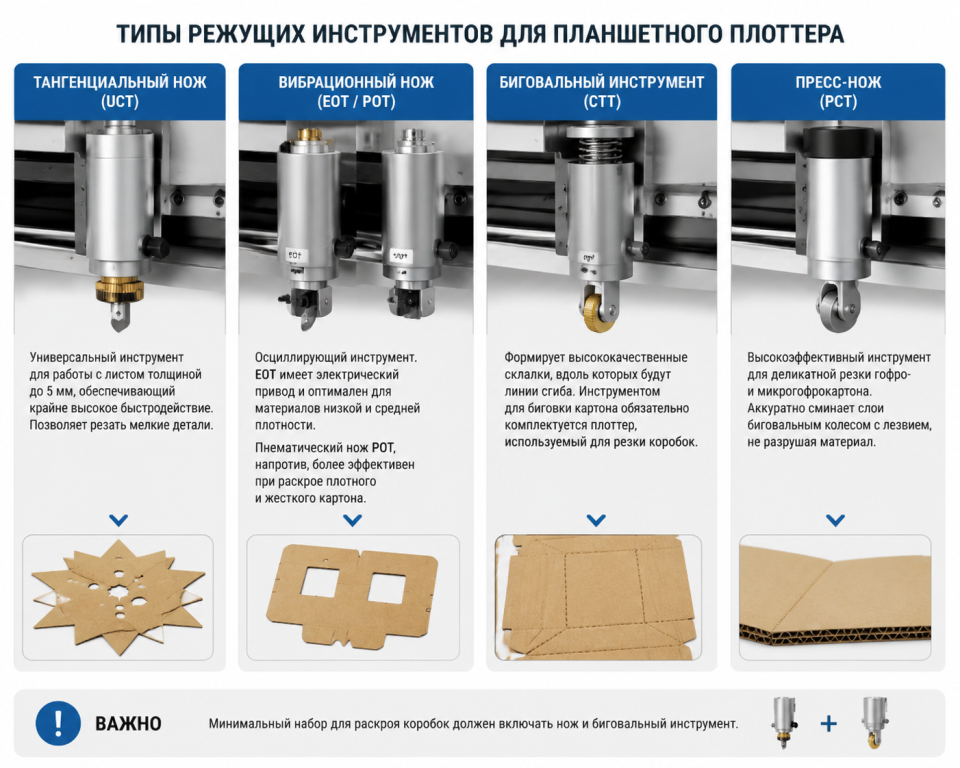

Минимальный набор для раскроя коробок должен включать нож и биговальный инструмент.

Тип рабочего стола

• Раскройный с вакуумным прижимом. Требует ручной укладки. Плоттер с вакуумным столом удобен для прототипирования и изготовления малых тиражей.
• Конвейерный с вакуумным прижимом. Обеспечивает автоматическую подачу благодаря транспортерной ленте. Такая техника подойдет для крупных серий — от 300 шт/день.

Система привода и точность

• Сервомоторы, работающие в связке с линейными направляющими и зубчатой рейкой, обеспечивают точность ≤ 0,1 мм и являются профессиональным стандартом. Также среди плюсов высокая скорость и малошумность.
• Микрошаговые двигатели — бюджетная альтернатива сервомоторам. По сравнению с ними имеют меньшую точность из-за отсутствия обратной связи и склонности к перегреву, а также уступают в скорости.

Совместимость с программным обеспечением

PLT и DXF — необходимый минимум. Это общепринятые в индустрии стандарты, поддерживаемые основными пакетами приложений для векторной графики (CorelDraw, AutoCAD, Illustrator). Отдельного упоминания заслуживает формат DST, первоначально разработанный для вышивальных машин, однако незаменимый для создания элементов сложной формы из плотного перфорированного картона.

Еще один промышленный стандарт — система управления на контроллерах Ruida. Управляющие блоки этого бренда обеспечивают стабильную работу и точный расчет времени, поддерживают современное ПО и регулярно обновляются.

Желательно, чтобы в комплект поставки плоттера входило ПО для оптимизации раскроя материалов (нестинга). С ним можно наиболее эффективно размещать векторные макеты на заготовке и выполнять операции с большей эффективностью.

Как не переплатить?

Пять классических ситуаций при покупке режущего плоттера для картона, ведущих к ненужным расходам:

1. Чересчур большой размер поля. Чтобы не переплачивать за неиспользуемую площадь, тщательно проверьте расчеты.
2. Конвейерный рабочий стол при маленьких тиражах. Такая техника окупится только при серийности от 100 шт/день.
3. Биговальный инструмент на заказ. Эту опцию нужно уточнять до оплаты.
4. Недостаточная (ниже 5 кВт) мощность вакуумного насоса. В результате плоттер не способен зафиксировать крупный лист.
5. Бренд без сервисной поддержки в России. Это может привести к простою дорогостоящего оборудования даже при небольшой поломке.

Чек-лист: вопросы поставщику перед покупкой

1. Какие инструменты входят в базовую комплектацию?
2. Есть ли биговальный инструмент под картон, с которым я буду работать?
3. Какая реальная максимальная толщина листа, с которой справится вибронож?
4. Можно ли протестировать резку моего материала перед покупкой?
5. Поддерживается ли в штатном ПО нестинг?
6. Каковы условия гарантии и сервисного обслуживания?
7. Доступен ли лизинг?

В заключение

При выборе режущего плоттера действует следующее правило: правильно заданный вопрос — уже половина ответа. Корректно и полно сформулируйте задачу, для решения которой приобретается техника, и только потом переходите к поиску модели с оптимальным размером рабочего поля. Затем подберите инструменты. Наконец, обсудите с поставщиком гарантийные и сервисные обязательства.
