Как работает маркировка на кабеле и проводах?

Маркировка кабелей и проводов — это не просто надписи на изоляции, а универсальный технический язык, без которого невозможна безопасная и эффективная работа в энергетике, промышленности, строительстве и даже быту. Она служит одновременно паспортом изделия, навигационной картой для монтажников и инструментом контроля качества для инженеров.

Зачем вообще нужна маркировка?

Прежде всего — ради безопасности. Ошибочное подключение фазы вместо нуля или земли может привести к короткому замыканию, повреждению оборудования или даже травмам. Цветовая и текстовая маркировка позволяет мгновенно идентифицировать назначение каждой жилы, особенно в условиях ограниченного времени или сложной разводки.

Во-вторых, маркировка ускоряет монтаж и обслуживание. Специалисту не нужно гадать, какой кабель идёт к щитку, а какой — к розетке. Всё указано прямо на оболочке: тип проводника, сечение, класс напряжения, производитель и даже дата выпуска.

Кроме того, маркировка обеспечивает прослеживаемость. В случае брака или аварии можно быстро определить партию, проверить документацию и принять меры. Это особенно важно на крупных объектах, где используются километры кабельной продукции.

Наконец, есть и экономический эффект: чем быстрее монтажник находит нужный провод, тем меньше простоев, меньше ошибок и ниже общие затраты на проект.

Виды маркировки: от цвета до QR-кода

Существует несколько способов идентификации проводов:

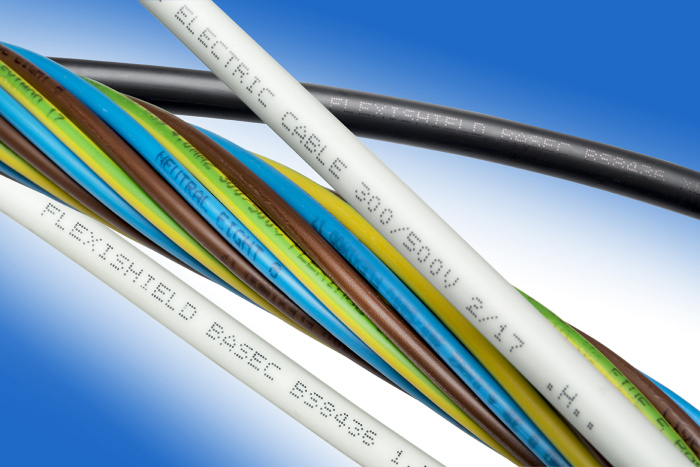

• Цветовая маркировка жил — самый распространённый метод. Например, зелёно-жёлтая изоляция всегда означает заземление, синяя — нейтраль (ноль), а коричневая, чёрная или серая — фазу. Такие правила закреплены в стандартах и едины для большинства стран.

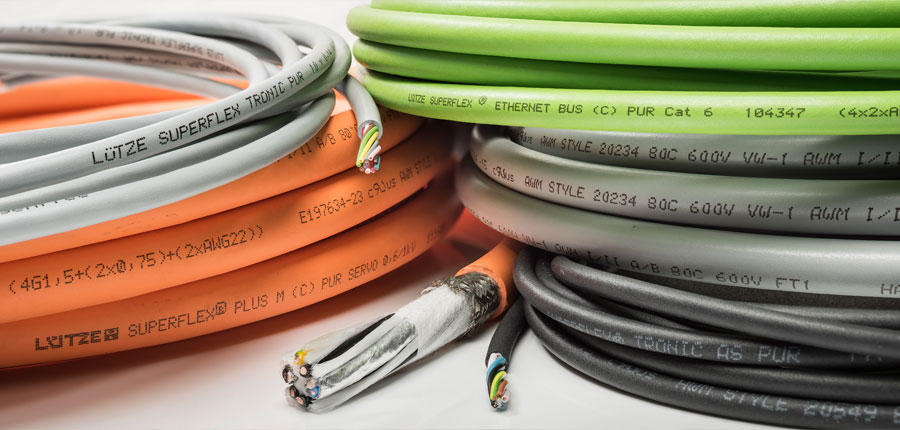

• Буквенно-цифровые обозначения наносятся непосредственно на внешнюю оболочку кабеля. Здесь указывается марка (например, ВВГнг-LS), сечение жил (3×2,5), номинальное напряжение (0,66/1 кВ) и другие параметры.
• Дополнительные средства: термоусадочные трубки с надписями, бирки, кольцевые маркеры — особенно полезны при ремонте или в сложных распределительных шкафах.
• Цифровая маркировка: штрихкоды и QR-коды позволяют автоматизировать учёт кабельной продукции на производстве и в эксплуатации. Сканер считывает данные — и система сразу показывает технические характеристики, историю прокладки или схему подключения.

Основной документ в России — ГОСТ 18690-2012. Он чётко регламентирует, какая информация должна быть на кабеле: марка, сечение, напряжение, дата изготовления и наименование производителя. Интересно, что стандарт прямо разрешает использовать лазерную маркировку — современный и надёжный метод.

Кроме того, существуют отраслевые ГОСТы и ПУЭ (Правила устройства электроустановок), которые регулируют цветовую идентификацию жил, шаг повторения надписей (обычно не реже чем каждые 50–100 см) и допустимые способы нанесения информации.

Лазерная маркировка: технологии будущего уже сегодня

Лазерная маркировка — это не просто «надпись», а физико-химическое изменение поверхности изоляции под воздействием сфокусированного луча. В зависимости от материала оболочки эффект разный:

• На ПВХ лазер выжигает чёткий контрастный след.
• На полиэтилене и полипропилене — вызывает изменение цвета без повреждения структуры.
• На фторопластах создаёт стойкие чёрные метки, устойчивые к агрессивным средам.

Преимущества такого подхода очевидны: надписи не стираются, не выцветают под ультрафиолетом и не смываются растворителями. Процесс полностью автоматизирован: лазерный маркировщик работает со скоростью до 10 000 мм/с, нанося не только текст, но и логотипы, серийные номера, QR-коды — всё это без чернил, трафаретов или расходных материалов.

Есть и ограничения: на очень тонких проводах лазер может быть неэффективен, а на некоторых цветах изоляции контраст получается слабым. Однако в большинстве промышленных случаев лазер — оптимальное решение.

Где применяется?

Лазерная маркировка активно используется:

• на кабельных заводах — для нанесения полной технической информации;
• в автопроме и авиастроении — для маркировки жгутов, где важна точность и долговечность;
• в энергетике — для идентификации километров кабельных линий;
• в телекоммуникациях — особенно при прокладке оптоволокна, где каждый метр должен быть учтён.

Таким образом, маркировка — это не вспомогательный элемент, а неотъемлемая часть инфраструктуры. Современные технологии, такие как лазерная печать, превращают обычный кабель в «умный» носитель информации, повышая надёжность, безопасность и эффективность всей электрической системы.
