Как работает лазерный ЧПУ станок

Современные технологии кардинально изменили подход к обработке материалов. Одним из самых передовых инструментов в этой сфере является лазерный ЧПУ станок — устройство, которое сочетает высокоточную лазерную резку с компьютерным управлением. Благодаря высокой скорости, точности и универсальности, такие станки находят широкое применение в промышленности, производстве сувениров, мебельной отрасли и даже в ювелирном деле.

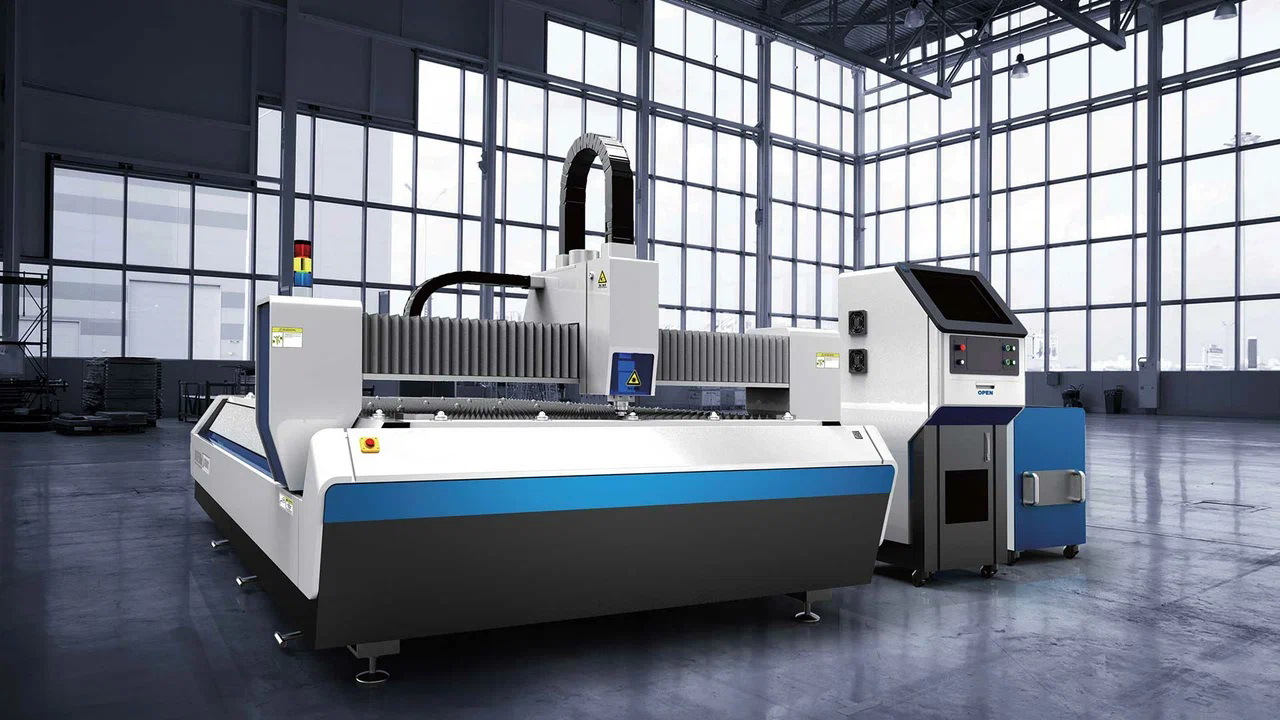

Что такое лазерный ЧПУ станок?

ЧПУ (числовое программное управление) означает, что движение и работа инструмента контролируются компьютером. Лазерный ЧПУ станок использует мощный сфокусированный луч света — лазер — для резки, гравировки или маркировки материалов. Устройство сочетает программируемую механику с точным излучением, создавая чистые и точные срезы без физического контакта с материалом.

Основные компоненты лазерного ЧПУ станка

1. Лазерный источник — может быть газовый (например, CO₂), твердотельный (например, волоконный) или диодный. Тип лазера зависит от задач и обрабатываемых материалов.
2. Оптическая система — линзы и зеркала, которые направляют и фокусируют лазерный луч на нужную точку.
3. Система координат (портал) — платформа, перемещающая лазер по осям X, Y и Z. Это позволяет точно позиционировать лазер относительно обрабатываемого материала.
4. Система управления (контроллер) — "мозг" станка, который получает команды от компьютера и преобразует их в движения и действия оборудования.
5. Программное обеспечение — CAD/CAM-программы, в которых создаются и подготавливаются модели для резки или гравировки.

Работа лазерного ЧПУ начинается с создания или импорта чертежа в формате, понятном станку (чаще всего DXF, SVG или G-code). После этого оператор задает параметры — мощность, скорость движения, частоту импульсов и другие настройки в зависимости от материала.

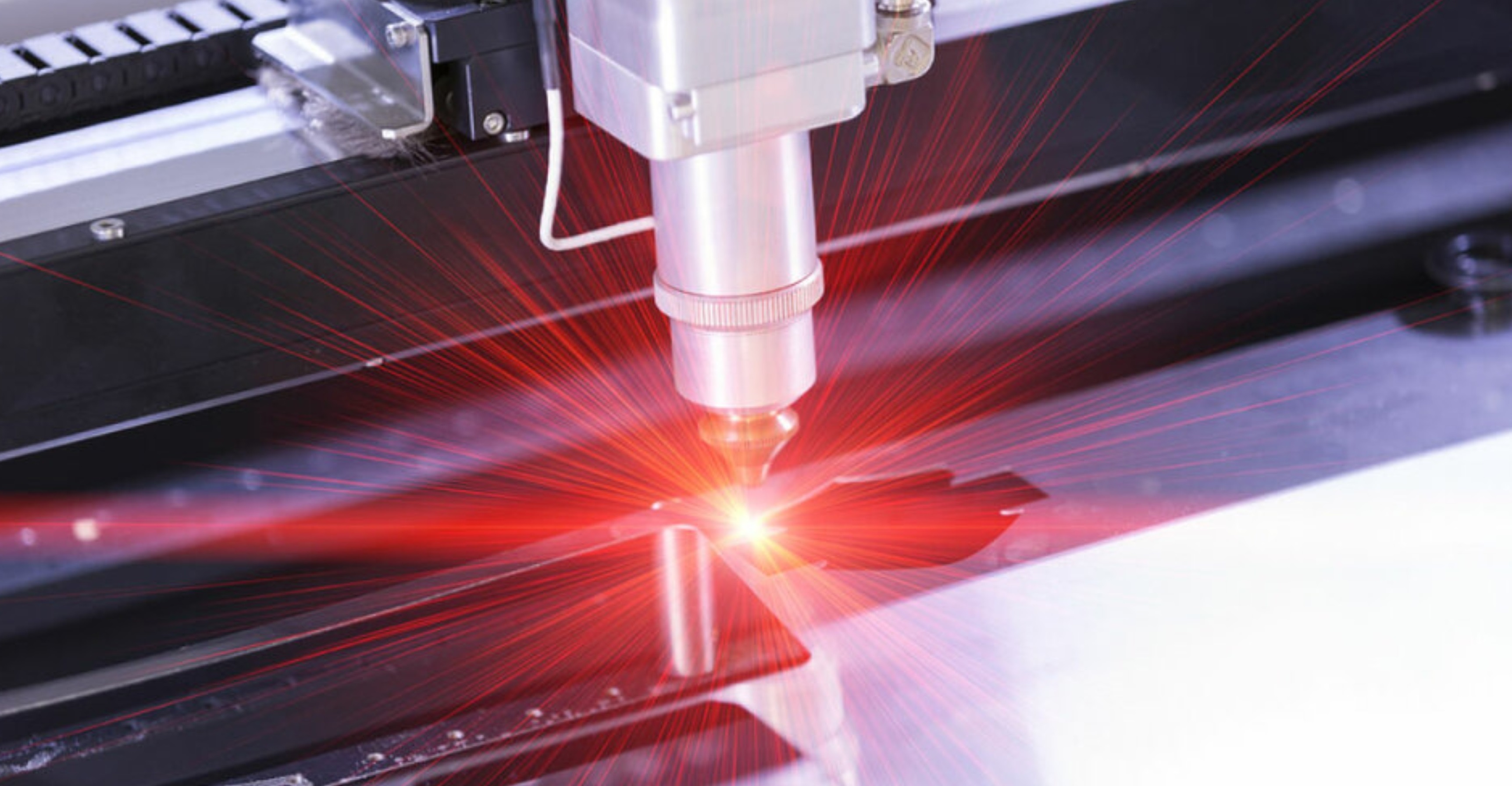

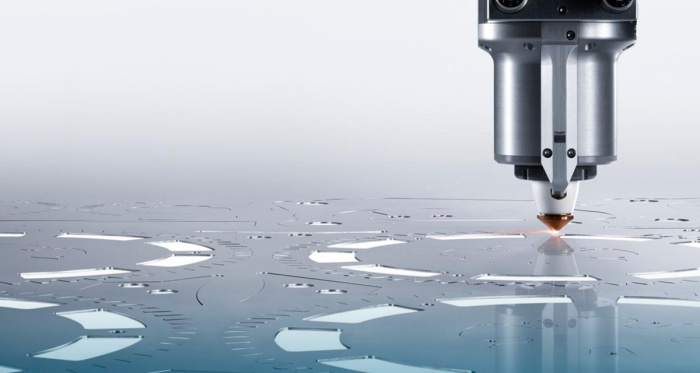

После запуска программы контроллер начинает перемещать лазерную головку согласно заданной траектории. Луч фокусируется на поверхности материала, создавая высокую температуру в малой точке. Это приводит к испарению, выжиганию или плавлению вещества, в результате чего образуется точный срез или гравировка.

Типы лазеров и их применение

• CO₂-лазеры: применяются для органических материалов — дерева, фанеры, акрила, кожи, ткани и некоторых пластиков.

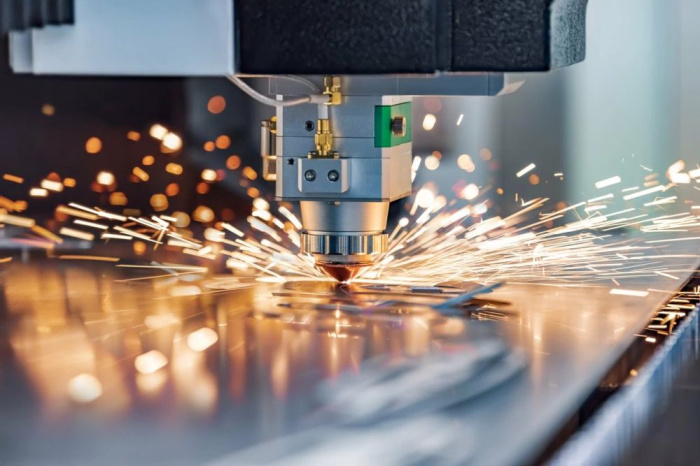

• Волоконные лазеры: используются для работы с металлами — сталью, латунью, алюминием. Отличаются высокой мощностью и долговечностью.
• Диодные лазеры: чаще используются в бытовых или любительских ЧПУ станках. Подходят для гравировки и тонкой резки.

• Высокая точность — лазер позволяет работать с деталями с точностью до сотых долей миллиметра.
• Безконтактная обработка — отсутствует физический контакт, а значит, меньше износ инструмента и повреждений материала.
• Универсальность — один и тот же станок может работать с разными материалами.
• Автоматизация — возможность программирования делает процесс предсказуемым и повторяемым.

Несмотря на множество плюсов, лазерные ЧПУ станки имеют и ограничения. Например, не все материалы можно безопасно обрабатывать лазером — некоторые пластики при нагревании выделяют токсичные газы. Кроме того, толщина и отражающая способность материала влияют на качество резки.

Также для работы требуется вытяжка или система фильтрации, чтобы удалять дым и частицы, образующиеся при резке. Важен и уровень подготовки оператора: неправильные настройки могут привести к порче материала или даже поломке оборудования.

Заключение

Лазерные ЧПУ станки — это мощный инструмент, открывающий широкие возможности в сфере точной обработки материалов. Благодаря автоматизации, высокой точности и универсальности они активно применяются как на крупных предприятиях, так и в небольших мастерских. Понимание принципов их работы помогает не только эффективнее использовать оборудование, но и добиваться лучших результатов в производстве.
