Лазерный станок может раскроить, разрезать различные материалы, выполнить гравировку и маркировку. При помощи лазерного луча рез получают качественный без повреждений и заусениц, тонкий и четкий. Он не требует дополнительных действий по его обработке. Подобные свойства оборудования используют при изготовлении деталей со сложной конфигурацией.
Лазерный станок с ЧПУ легко управляется. Его может быстро освоить любой человек. Но перед тем, как начать на нём работать, нужно настроить и отладить все узлы и механизмы, чтобы не допустить брака.
Особенности лазерного станка
Лазерные станки – это комплекс, состоящий из оптической системы (или оптики), механических узлов и электронных схем. Для получения качественных изделий необходимо синхронизировать и настроить все элементы с определенной последовательностью.
Лазер станка состоит из двух основных элементов – источника светового потока (обычно стеклянная трубка с газом) и системы из зеркал и линзы. Стеклянные трубки являются источником высокотемпературного луча, который проходя через систему фокусировки превращается в режущий любой материал инструмент.
Механизм лазера перемещается в двух горизонтальных плоскостях. Некоторые станки оснащаются поворотными устройствами для наклона и поворота заготовки, чтобы выполнять гравировку цилиндрических и круглых деталей. На многих станках рабочий стол может перемещаться в вертикальной плоскости (подъем-опускание рабочего стола).
Вероятные ошибки при настройке оптики
Неправильная настройка оптики приводит к тому, что начинает страдать качество обработки изделия. Вот лишь некоторые признаки:
- линии гравировки ступенчатые, кривые;
- вместо точек овалы нарушена геометрия точек – их сечение не круглое, а овальное;
- лазерный луч наклонён;
- белёсые пятна;
- луч расфокусирован и другие признаки.
Это всё исправляется настройкой оптики.

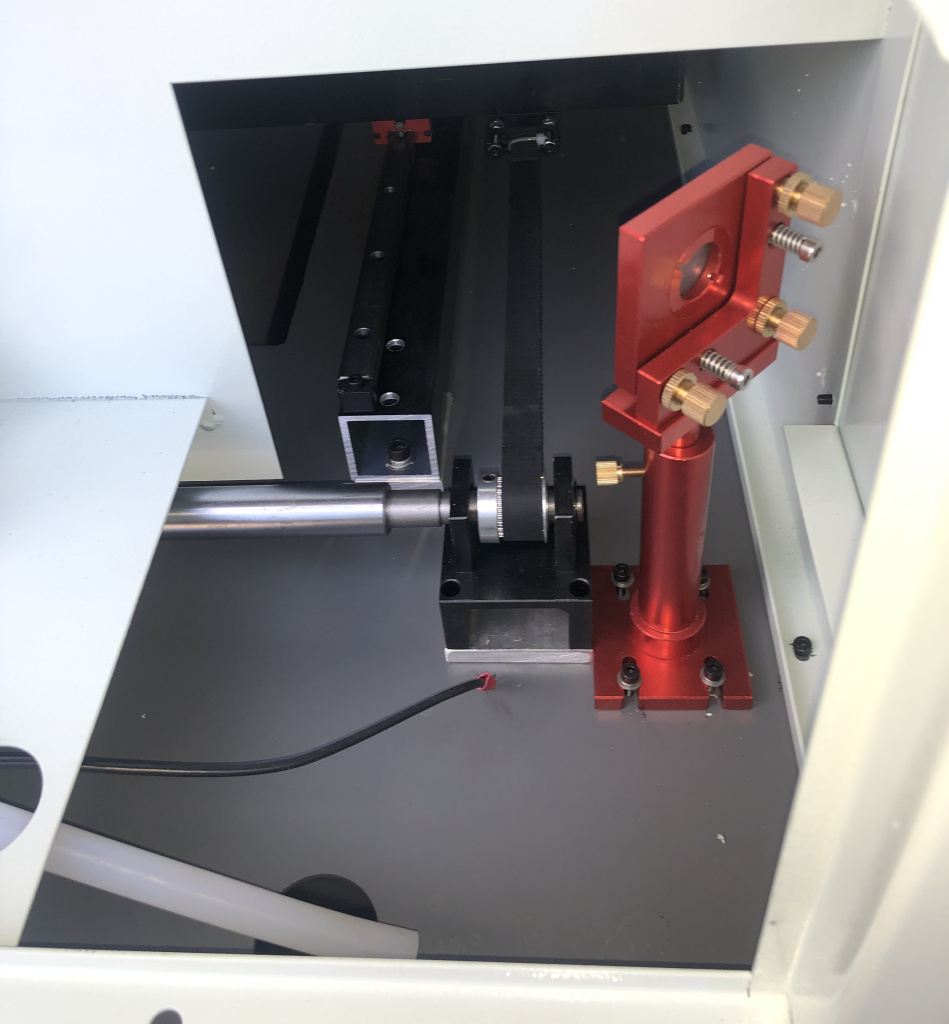

Вначале настраивают первое зеркало. Луч направляют так, чтобы он оказывался в плоскости зеркала в центр отражающей поверхности, в центр направлять его необязательно.
Показателем идеальной настройки зеркал будет вертикальное вхождение луча в центр линзы. В этом случае геометрия точки лазера на поверхности заготовки будет идеальной и позволит получать качественные изделия.
Как добиться правильной конфигурации
Хорошо отстроенное и отлаженное оборудование лазерного станка гарантирует качество исходного изображения. Перед началом настройки производится подготовительная работа.
- Уделяется внимание станине станка. Стол станины должен быть выставлен строго по линии горизонта на ровной твердой поверхности по уровню.
- Проверяют правильность монтажа лазерной трубки.
- Станок заземляют и подключают стабилизатор напряжения.
- Проверяют электропроводку на надёжность соединений.
- Собирают систему охлаждения и проверяют её работоспособность.
- Проводятся вибрационные тесты механических частей станка.
Чтобы корректно выполнить последний пункт необходима предварительная подготовка, так как подвижные части станка имеют свои конструктивные особенности. Станина устанавливается параллельно полу на жесткую поверхность. Это позволяет правильно и точно выставить угол наклона лазерного луча на поверхность стола.

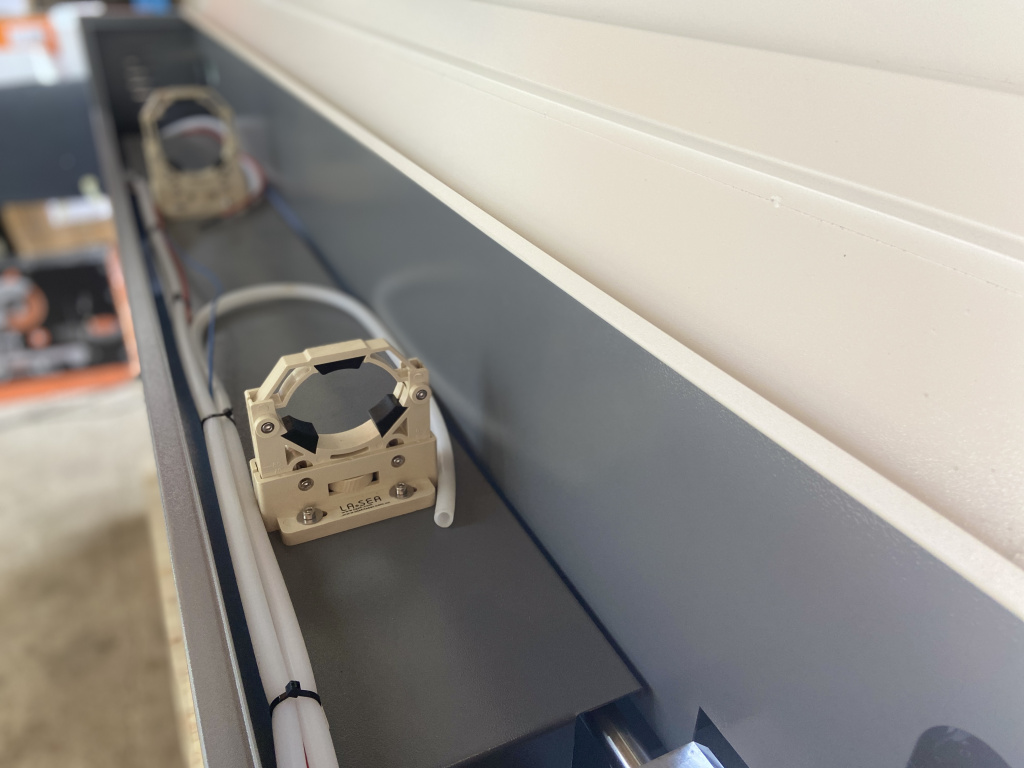

Следующий шаг – это монтаж лазерной трубки*. К ней подводят водяное охлаждение и подключают кабели управления и питания. При выполнении монтажных работ соблюдают осторожность, чтобы стеклянная трубка осталась неповрежденной. В обязательном порядке трубку перед монтажом и после него проверяют на отсутствие повреждений.
*Более подробную информацию по замене лазерной трубки ищите в нашем блоге.
Следите за точностью юстировки зеркал и линзы. От этого зависят его рабочие параметры: диаметр пятна и мощность в точке рабочей зоны. На фокусировку может повлиять неисправная линза. Купить её на замену можно в компании LaserMarker.
Настраивайте оптику только в тканевых перчатках, что исключит попадание грязи на отражающие плоскости.
За более подробной информацией по настройке лазерных станков обращайтесь к нашим техническим специалистам.
