Разбираемся какой станок для резки металла лучше - плазменный или лазерный?

Перед любым металлообрабатывающим производством рано или поздно встает вопрос выбора станка для резки листового металла. И тогда специалисты задаются вопросом: что лучше, плазменный или лазерный волоконный станок?

Что такое плазменная резка?

Плазменная резка — это процесс, который используется для резки металлов различных типов, включая сталь, с помощью инструмента, называемого плазменной горелкой. Но давайте подробнее разберемся, как работает эта процедура и в каких сферах она применяется.

Принцип действия плазменной резки

Процесс плазменной резки позволяет резать многие виды металлов с помощью плазменной резки. Во время процедуры газ выбрасывается с высокой скоростью через сопло, создавая электрическую дугу между электродом и обрабатываемым элементом и таким образом превращая газ в плазму. Последний способен довести металл до температуры плавления. Впоследствии кинетическая энергия, создаваемая газом, вытесняет расплавленный металл из обрабатываемой области, что позволяет продолжить операцию резки.

Процесс плазменной резки

Процесс плазменной резки по существу делится на две фазы. В первой, называемой «фазой воспламенения», ток высокого напряжения вызывает искру высокой интенсивности между электродом и соплом, создавая плазму, называемую «пилотной дугой». Эта процедура также может быть выполнена с помощью «контактной» системы, в которой сопло находится в непосредственном контакте с электродом, в результате чего ток проходит между двумя короткозамкнутыми элементами, а газ вызывает отсоединение двух элементов. Наконец, создается искра зажигания.

Второй этап называется «фазой передачи». Во время этого процесса плазма контактирует с анодом, состоящим из обрабатываемого элемента, проводящего электрический ток низкого напряжения.

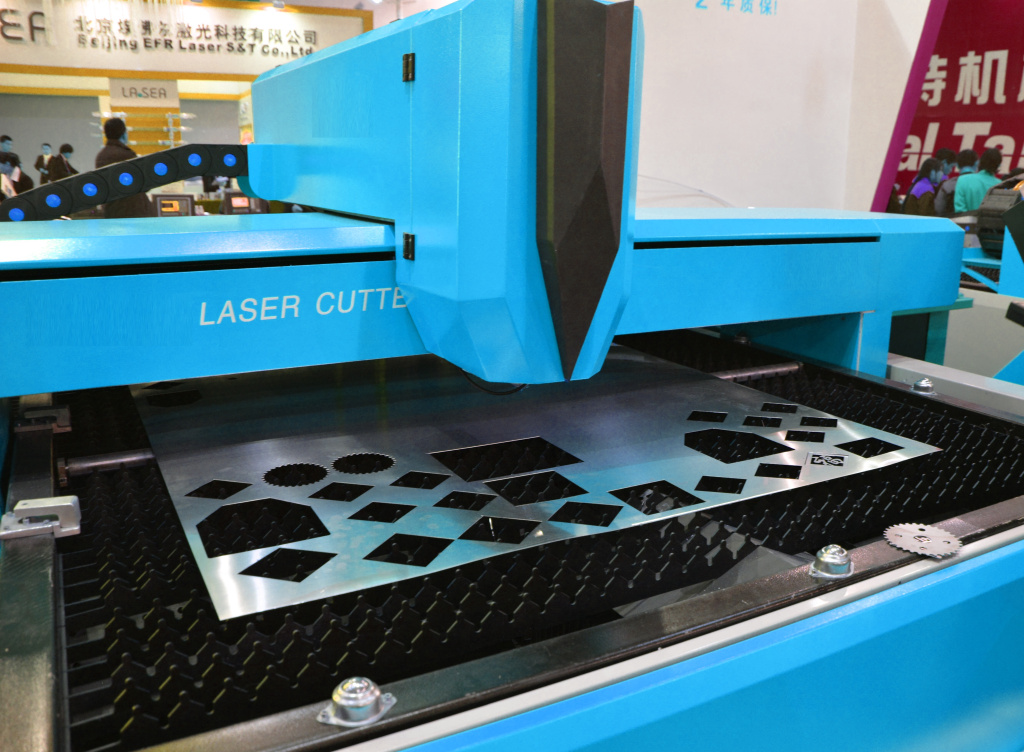

Что такое лазерная резка?

Лазерная резка — это технология обработки металлов сфокусированным лазерным лучом, который плавит, испаряет или выдувает материал в зоне реза. Это высокоточный метод, используемый для раскроя листового металла, труб и других заготовок.

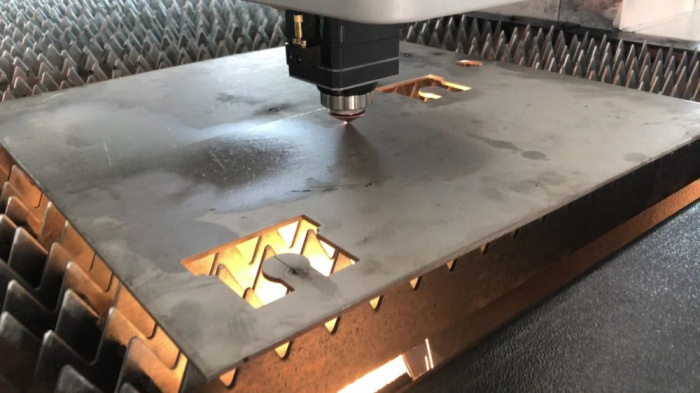

Принцип лазерной резки

азерная резка металла основана на использовании сфокусированного лазерного луча высокой мощности, который воздействует на поверхность материала. Луч генерируется лазерным источником (волоконным, CO₂ или твердотельным) и фокусируется в точку диаметром всего 0.1-0.3 мм с помощью системы линз и зеркал. При контакте с металлом сконцентрированная энергия луча создает температуру до 10 000°C, мгновенно нагревая, плавя и частично испаряя материал в зоне реза. Для удаления расплавленного металла и защиты зоны обработки подается технологический газ (кислород, азот или воздух), который выдувает жидкий металл, оставляя чистый рез. Весь процесс управляется компьютерной системой ЧПУ, обеспечивающей точное перемещение луча или заготовки по заданному контуру со скоростью от 0.5 до 30 метров в минуту в зависимости от толщины и типа обрабатываемого материала.

Процесс лазерной резки различных металлов

При резке черных металлов, таких как сталь, обычно используется кислород, который вступает в экзотермическую реакцию с металлом, значительно ускоряя процесс резки и способствуя образованию оксидной пленки, легко удаляемой потоком газа. Для цветных металлов, включая алюминий и медь, применяют инертные газы (азот или аргон), чтобы предотвратить окисление и компенсировать высокую отражательную способность этих материалов, требующую использования более мощных лазерных источников. При работе с тонкими листами толщиной менее 1 мм энергия лазера настолько интенсивна, что вызывает практически мгновенное испарение металла (сублимацию), что позволяет достигать исключительно чистых кромок без образования грата. В каждом случае параметры резки - мощность лазера, тип газа, скорость обработки и фокусное расстояние - тщательно подбираются под конкретный материал и требуемое качество реза.

Отличия плазменной и лазерной резки металлов

Плазменная и лазерная резка представляют собой два принципиально разных подхода к обработке металлов, обладающих уникальными характеристиками и областями применения. Основные различия между этими технологиями проявляются в нескольких ключевых аспектах.

Принцип работы

Плазменная технология основана на использовании электрической дуги, которая ионизирует подаваемый газ, преобразуя его в высокотемпературную плазму с нагревом до 15 000-30 000°C. Эта раскалённая плазменная струя эффективно расплавляет металл, в то время как мощный газовый поток удаляет жидкий материал из зоны реза.

В отличие от этого, лазерная резка использует сконцентрированный световой луч, который локально нагревает металл до температуры плавления и испарения, а вспомогательный газ очищает зону обработки.

Точность и качество реза

Лазерная технология обеспечивает исключительную точность с допуском всего ±0,05-0,1 мм и создаёт минимальную ширину реза, начиная от 0,1 мм. Получаемая кромка отличается высокой чистотой и часто не требует дополнительной обработки.

Плазменная резка уступает в точности с допустимыми отклонениями ±0,5-1,5 мм и шириной реза от 1 мм, при этом на кромке могут наблюдаться окалина и характерная конусность с углом 3-15°.

Скорость обработки

Лазер демонстрирует превосходную производительность при работе с тонкими материалами толщиной до 10-15 мм, однако его эффективность резко снижается с увеличением толщины заготовки.

Плазменная технология, напротив, показывает лучшие результаты при обработке средних и толстых листов от 15-20 мм, где её скорость превосходит лазерные аналоги.

Толщина обрабатываемого металла

Лазерная резка сильнее ограничена толщиной заготовок:

• стальными - до 25-30 мм;
• алюминиевыми до 15-20 мм;
• медными до 10-12 мм.

Плазменная технология предлагает более широкий диапазон, позволяя обрабатывать:

• сталь толщиной до 150 мм;
• алюминий до 120 мм;
• медь до 80 мм.

Совместимость с материалами

Лазерная резка оптимально подходит для работы с нержавеющей сталью, алюминием, латунью и тонкой медью.

Плазменная технология лучше справляется с углеродистой сталью, чугуном и толстостенными заготовками.

Стоимость и эксплуатация

Лазерные станки требуют значительных первоначальных вложений от 1,5 млн рублей, нуждаются в чистых газах и отличаются эксплуатационными расходами чуть выше, чем у плазмарезов.

Плазменные системы более доступны по цене от 1 млн рублей, могут работать на сжатом воздухе и экономичнее в обслуживании.

Области применения

Лазерная резка незаменима при производстве ювелирных изделий, точных деталей, медицинских инструментов и электронных компонентов.

Плазменная технология широко применяется в изготовлении металлоконструкций, ремонтных мастерских и при грубой обработке толстого металла.

При выборе между этими технологиями следует учитывать специфику задач. Лазерная резка предпочтительна для более тонких материалов, где критически важны точность и чистота реза. Плазменная технология лучше подходит для толстого металла, когда приоритетными являются скорость обработки и экономическая эффективность. Современные гибридные установки, сочетающие преимущества обеих технологий, предлагают расширенные возможности, однако их стоимость существенно выше.

Безопасность при работе

Опасные факторы при плазменной резке

Плазменные станки представляют несколько специфических рисков для операторов. Высокотемпературная плазма (до 30 000°C) создает интенсивное ультрафиолетовое излучение, требующее обязательного использования защитных очков с затемнением не ниже 5-й степени. При работе выделяются токсичные газы, особенно при резке оцинкованных или окрашенных металлов, что делает необходимым применение мощной вытяжной вентиляции. Открытая плазменная дуга генерирует значительный шум (до 120 дБ), вынуждающий использовать противошумные наушники. Разбрызгивание расплавленного металла создает риск ожогов и пожаров, особенно при работе с горючими материалами вблизи рабочей зоны.

Риски лазерной резки

Лазерные станки несут другие виды опасности. Основную угрозу представляет невидимое лазерное излучение, способное мгновенно повредить сетчатку глаза даже через отраженные лучи, что требует герметичных защитных кожухов и специальных очков с оптической плотностью, соответствующей длине волны используемого лазера. При испарении металлов образуются микрочастицы аэрозолей, включая токсичные соединения (особенно при резке нержавеющих сталей), что диктует необходимость аспирационных систем с НЕРА-фильтрами. Высокое напряжение в лазерных источниках (до 40 кВ) создает риск поражения электрическим током при обслуживании.

Сравнительный анализ защиты

Для плазменных станков критически важны:

• термостойкая спецодежда с защитой от брызг металла;
• системы принудительного воздухоотвода с фильтрацией;
• звукоизолирующие кабины для операторов;
• автоматизированные системы подачи заготовок.

Для лазерных установок обязательны:

• полная экранировка рабочей зоны;/li>
• лазерные завесы и блокировки доступа;
• системы контроля загазованности воздуха;
• автоматические системы пожаротушения.

Рекомендации по безопасной эксплуатации

Операторам плазменных станков следует особое внимание уделять:

• регулярной проверке состояния плазмотрона;
• контролю давления и чистоты технологических газов;
• замене изношенных электродов и сопел.

Для лазерного оборудования критически важно:

• ежедневная проверка целостности защитных кожухов;
• мониторинг системы охлаждения лазера;
• контроль чистоты оптических элементов.

Выводы по безопасности

Плазменная резка требует более строгих мер защиты от термических и акустических воздействий, в то время как лазерная резка предъявляет повышенные требования к защите от излучений и качеству воздушной среды. Оба типа оборудования категорически запрещается эксплуатировать без:

• сертифицированных систем вентиляции;
• автоматических аварийных отключений;
• регулярного обучения персонала;
• полного комплекта СИЗ (специальной обуви, огнестойких перчаток, защитных масок).

Современные станки с ЧПУ обоих типов оснащаются многоуровневыми системами безопасности, но человеческий фактор остается ключевым элементом предотвращения аварий.

Плюсы и минусы

Преимущества плазменной резки

1. Высокая скорость обработки

   Плазменная резка в 3-10 раз быстрее газокислородной резки при работе с металлами средней толщины (5-50 мм). Например, сталь толщиной 20 мм режется со скоростью до 1,5 м/мин.

2. Широкая область применения

   Обрабатывает все токопроводящие материалы: углеродистые и легированные стали, алюминий, медь, чугун, включая оцинкованные и окрашенные поверхности.

3. Экономическая эффективность

   Эксплуатационные расходы в 2-3 раза ниже по сравнению с лазерной резкой. Не требует дорогих газов (может работать на сжатом воздухе).

4. Возможность резки толстых металлов

   Эффективно режет сталь толщиной до 150 мм, алюминий до 120 мм (в зависимости от мощности установки).

5. Минимальная зона термического влияния

   По сравнению с газовой резкой обеспечивает более узкую зону нагрева (1,5-3 мм против 5-8 мм).

6. Простота автоматизации

   Современные плазменные системы с ЧПУ позволяют выполнять сложные контурные резы с точностью до 0,5 мм.

Недостатки плазменной резки

1. Ограниченная точность

   Типичные допуски ±0,5-1,5 мм против ±0,1 мм у лазерной резки. Ширина реза начинается от 1 мм.

2. Качество кромки

   Образуется конусность (3-15°), окалина и грат, часто требующие дополнительной механической обработки.

3. Шум и излучение

   Генерирует шум до 120 дБ и интенсивное УФ-излучение, требуя специальных средств защиты.

4. Расходные материалы

   Электроды и сопла требуют регулярной замены (каждые 2-8 часов непрерывной работы).

5. Энергопотребление

   Мощные установки (100-400 А) потребляют 25-80 кВт/ч, что в 2-3 раза больше, чем лазерные аналоги.

6. Ограничения по тонким металлам

   При резке листов тоньше 1 мм возможны деформации и оплавление кромок.

Специфические особенности

1. Для нержавеющих сталей требуется азот или аргон-водородная смесь для предотвращения окисления;
2. При работе с алюминием образуется больше дыма и аэрозолей;
3. Качество реза сильно зависит от износа сопла и правильности выбора параметров.

Когда стоит выбрать плазменную резку?

1. Для резки толстого металла (от 20 мм)

   Плазменные станки эффективно справляются с заготовками, которые недоступны для лазера: сталь до 150 мм, алюминий до 120 мм. Например, для изготовления металлоконструкций, рам или промышленного оборудования.

2. При ограниченном бюджете

   Плазменные установки в 2–3 раза дешевле лазерных (от 1 млн руб.), а их эксплуатация требует меньше затрат на газы и обслуживание. Это оптимальный выбор для небольших мастерских или ремонтных производств.

3. Когда важна скорость, а не идеальная точность

   Для черновой резки, заготовок под дальнейшую механическую обработку или задач, где допуск ±1 мм допустим (например, строительные элементы, фермы, раскрой листового проката). Плазма режет быстрее лазера на средних и больших толщинах.

Дополнительный плюс: Плазменная резка не требует такой чистоты материалов, как лазерная — она справляется с ржавыми, окрашенными или загрязнёнными поверхностями.

Преимущества лазерной резки

1. Высочайшая точность

   Лазерная резка обеспечивает минимальные допуски (±0,05–0,1 мм) и позволяет выполнять сложные контуры с идеально ровными кромками. Это делает её незаменимой для ювелирных изделий, медицинских инструментов и прецизионных деталей.

2. Чистота реза и отсутствие деформаций

   Благодаря узконаправленному лучу (диаметром 0,1–0,3 мм) лазер не перегревает металл, минимизируя зону термического влияния. Кромки получаются гладкими, часто не требующими дополнительной обработки.

3. Высокая скорость на тонких материалах

   Для листов толщиной 1–5 мм лазерная резка в 2–5 раз быстрее плазменной. Например, сталь 1 мм режется со скоростью до 15 000 мм/мин.

4. Автоматизация и гибкость

   Станки с ЧПУ позволяют быстро перенастраивать программу для разных деталей, а автоматические податчики металла увеличивают производительность.

5. Широкий диапазон материалов

   Лазер режет:

   • Нержавеющую сталь;
   • Алюминий (с азотной подачей);
   • Латунь, медь (при достаточной мощности);
   • Пластики, дерево, керамику (специальными лазерами).
6. Минимальные отходы

   Благодаря точности раскроя снижается расход материала, что особенно важно при работе с дорогими металлами.

Недостатки лазерной резки

1. Ограничения по толщине

   Максимальная толщина для разных материалов (при мощности лазера до 6000 Вт.):

   • Сталь — до 25–30 мм;
   • Алюминий — до 15–20 мм;
   • Медь — до 10–12 мм.

     Если лазерная установка большей мощности, то показатели толщины будут выше.

   Для более толстых заготовок требуется плазма или гидроабразивная резка.

2. Высокая стоимость оборудования

   Цены на промышленные лазерные станки начинаются от 1,5 млн рублей, а волоконные лазеры высокой мощности — от 5 млн рублей.

3. Относительно высокие эксплуатационные расходы
   • Затраты на газы (кислород, азот);
   • Обслуживание оптики и источников лазера;
   • Достаточно высокие требования к производственному помещению и квалификации операторов.
4. Опасность для оператора
   • Невидимое лазерное излучение может повредить зрение даже через отражения.
   • При резке некоторых металлов (например, нержавеющей стали) выделяются токсичные пары.
5. Нюансы работы с цветными металлами

   Алюминий и медь отражают часть луча, что требует:

   • Более мощных лазеров;
   • Антиотражательных покрытий;
   • Точной настройки фокуса.

Когда выбирать лазерную резку?

1. Когда требуется высочайшая точность (±0,05–0,1 мм)
2. Лазерная резка незаменима для деталей с сложной геометрией и минимальными допусками, например при производстве шестерён для часовых механизмов.
3. Для тонких материалов (0,5–20 мм), где важны чистота кромки и отсутствие деформаций
4. Лазерный луч не оказывает механического давления на металл, это исключает деформацию тонких листов (актуально для нержавеющей стали 0,5–3 мм), наплывы и окалину на кромках, а также необходимость постобработки (в 80% случаев кромка готова к сварке или покраске).
5. При массовом производстве мелких и средних деталей
6. Лазерные станки с ЧПУ и автоматической подачей листов обеспечивают высокую:
   • скорость — до 30 000 отверстий в час (для перфорированных экранов)
   • повторяемость — идентичность деталей в партии 99,9%
   • гибкость — быстрая перенастройка между заказами

Плазменная резка оптимальна для промышленной обработки толстого и среднего металлопроката, где важны скорость и экономичность, но не требуется ювелирная точность.

Лазерная резка — это «премиум»-технология для задач, где критичны точность и качество. Её окупаемость оправдана в массовом производстве и высокотехнологичных отраслях.

Сферы применения плазменной и лазерной резки

Плазменная технология находит применение в отраслях, где важны скорость и экономичность при работе с толстым металлом:

• Промышленное машиностроение

  Изготовление металлоконструкций, рам станков, опорных элементов (толщина 20–150 мм)

• Судостроение и мостостроение

  Резка толстостенных листов (до 120 мм) для корпусов судов, балок, ферм

• Ремонтные мастерские и сервисы

  Быстрый раскрой заготовок, демонтаж металлических конструкций

• Сельхозтехника

  Производство деталей плугов, борон, кузовов грузовиков из стали 10–50 мм

• Металлобазы и склады

  Порезка листового проката, труб, профиля под заказ

Пример: при строительстве эстакад используют плазму для резки двутавровых балок 80–100 мм — лазер с такой толщиной не справится.

Лазерные технологии доминируют в сферах, где критичны точность и чистота обработки:

• Автомобилестроение

  Кузовные детали (двери, капоты), элементы подвески (толщина 0.8–5 мм)

• Электроника и приборостроение

  Корпуса приборов, радиаторы, экранирующие компоненты (точность ±0.1 мм)

• Медицина

  Хирургические инструменты, импланты из нержавеющей стали и титана

• Авиакосмическая отрасль

  Обшивка самолетов, турбинные лопатки (алюминиевые сплавы 1–10 мм)

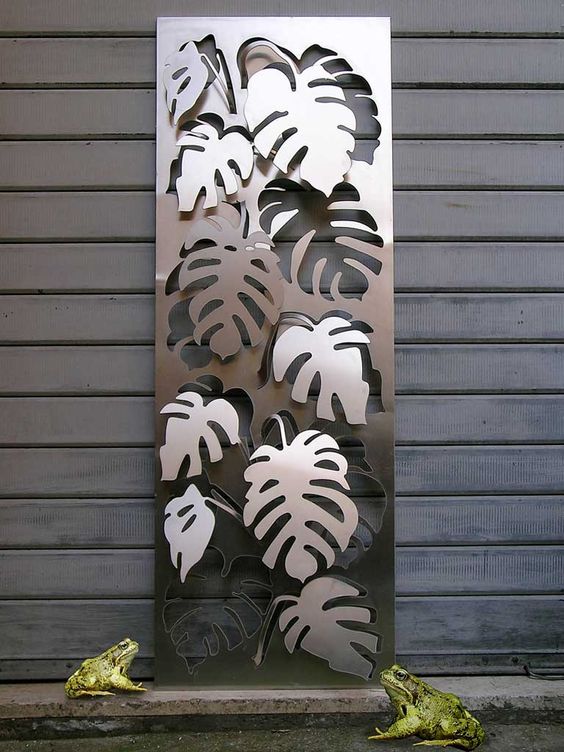

• Ювелирное дело и дизайн

  Фигурная резка, гравировка, декор (медь, латунь 0.5–3 мм)

• Мебельное производство и интерьер помещений
• Производство оборудования для пищевой промышленности

Пример: при производстве iPhone лазером вырезают отверстия под динамики в алюминиевом корпусе — плазма оставила бы заусенцы.

Сравнительная таблица применения

На крупных предприятиях часто используют оба метода сразу — плазму для черновых заготовок, лазер для финишной обработки.

Сравнение стоимости обслуживания и окупаемости плазменных и лазерных станков

Первоначальные инвестиции

Цена плазменного станка 1–5 млн руб. в зависимости от мощности и бренда.

Лазерный станок: будет стоить 1,5–20 млн руб.

Эксплуатационные расходы (в месяц)

• для лазера дороже всего замена оптики (линза — от 3 тыс. руб.) и источников излучения.

Окупаемость

Что выгоднее?

Плазменный станок — для малого бизнеса и работы с толстым металлом. Быстрая окупаемость, но высокие переменные затраты на расходники.

Лазерный станок — для серийного производства тонких деталей. Дороже, но выше маржинальность и срок службы. Стоит отметить, что сейчас на рынке имеются модели волоконных лазерных станков, которые способны резать толстый металл и делать это более точно чем плазмарезы, но их стоимость гораздо выше, чем у плазменных станков.
