Лазерная сварка металла: принцип работы и выбор оборудования
Содержание
- Что такое лазерная сварка
- Принцип действия
- Виды лазерной сварки
- Материалы для бесшовной лазерной сварки
- Преимущества лазерной сварки
- Недостатки и ограничения технологии
- Технические характеристики лазерных сварочных аппаратов
- Дефекты при лазерной сварке, и как их избежать
- Области применения лазерной сварки
- Как выбрать аппарат для лазерной сварки
- Часто задаваемые вопросы
Лазерная сварка перевела соединение металлов на новый технологический уровень. Там, где TIG или полуавтомат оставляют грубый шов с большой зоной нагрева, лазер создает линию шириной в доли миллиметра и почти не деформирует деталь. В статье разберем, как работает технология и на что смотреть при покупке аппарата для своего производства.
Что такое лазерная сварка
Лазерная сварка — это способ соединения металлов сфокусированным лучом. Энергия светового пучка концентрируется в точке диаметром от 0,1 до 1 мм, мгновенно расплавляет металл и формирует прочный шов. Никакого механического контакта с заготовкой нет, тепло передается только излучением.
Метод появился в 1960-х годах и долго оставался уделом авиастроения из-за высокой цены оборудования. Сейчас ситуация изменилась. Волоконные источники упростили конструкцию аппаратов и сделали технологию доступной для среднего и малого производства.
Принцип действия
В основе технологии — преобразование электрической энергии в световое излучение. Источник генерирует луч с длиной волны от 1,06 до 10,6 мкм, оптическая система фокусирует его в пятно нужного диаметра, и поток энергии попадает на поверхность детали.
Дальше все зависит от плотности мощности. При малых значениях металл просто плавится, образуется сварочная ванна, кромки соединяются. При высокой плотности мощности картина другая: лазерный луч испаряет металл, в толще материала образуется парогазовый канал — так называемая замочная скважина. Через нее излучение проникает на всю глубину шва, и сварка идет насквозь даже на листах толщиной 10–15 мм.
После того как луч уходит дальше по линии шва, расплавленный металл застывает за миллисекунды. Зона термического влияния остается минимальной, деталь практически не ведет.
Виды лазерной сварки
Технология делится по нескольким параметрам сразу. От типа источника зависит, с какими металлами можно работать, от степени автоматизации — какую серийность потянет участок, от характера шва — какую геометрию деталей удастся соединить.
По типу лазера: волоконный, CO2, твердотельный (Nd:YAG)
- Волоконный лазер сейчас стал отраслевым стандартом. Активная среда — оптическое волокно, легированное иттербием, длина волны 1,06 мкм. КПД достигает 30 %, ресурс источника составляет 100 000 часов. Хорошо работает со сталью, нержавейкой, алюминием, медью, латунью, титаном.
- CO2-лазер использует газовую смесь, длина волны 10,6 мкм. КПД ниже, около 10 %, габариты больше, нужна регулярная замена газа. В сварке встречается все реже.
- Твердотельный Nd:YAG-лазер построен на кристалле иттрий-алюминиевого граната. По характеристикам близок к волоконному, проигрывает в ресурсе ламп накачки. Применяется в ювелирном производстве, сварке и точечном ремонте.
По степени автоматизации: ручная, полуавтоматическая, роботизированная

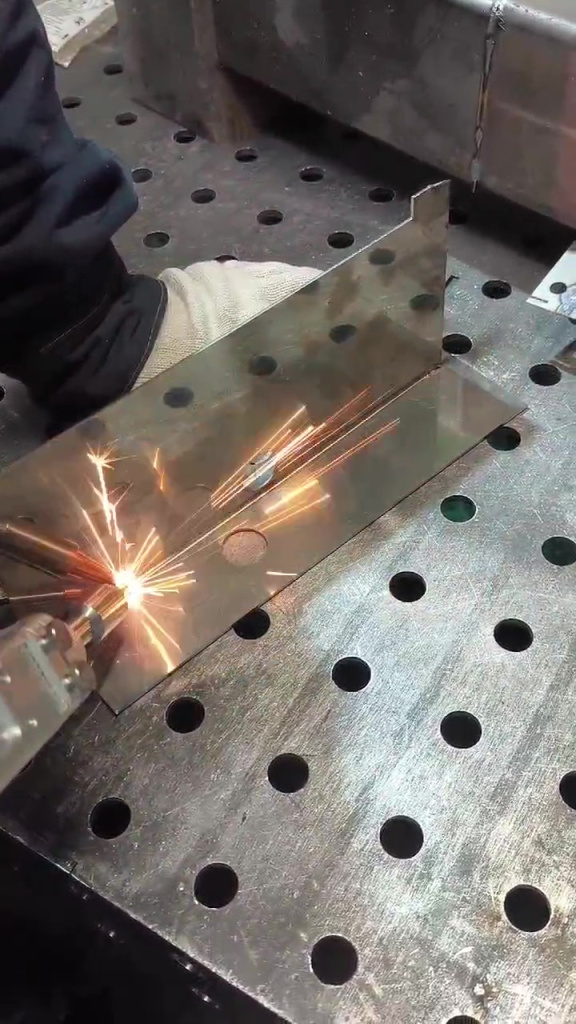

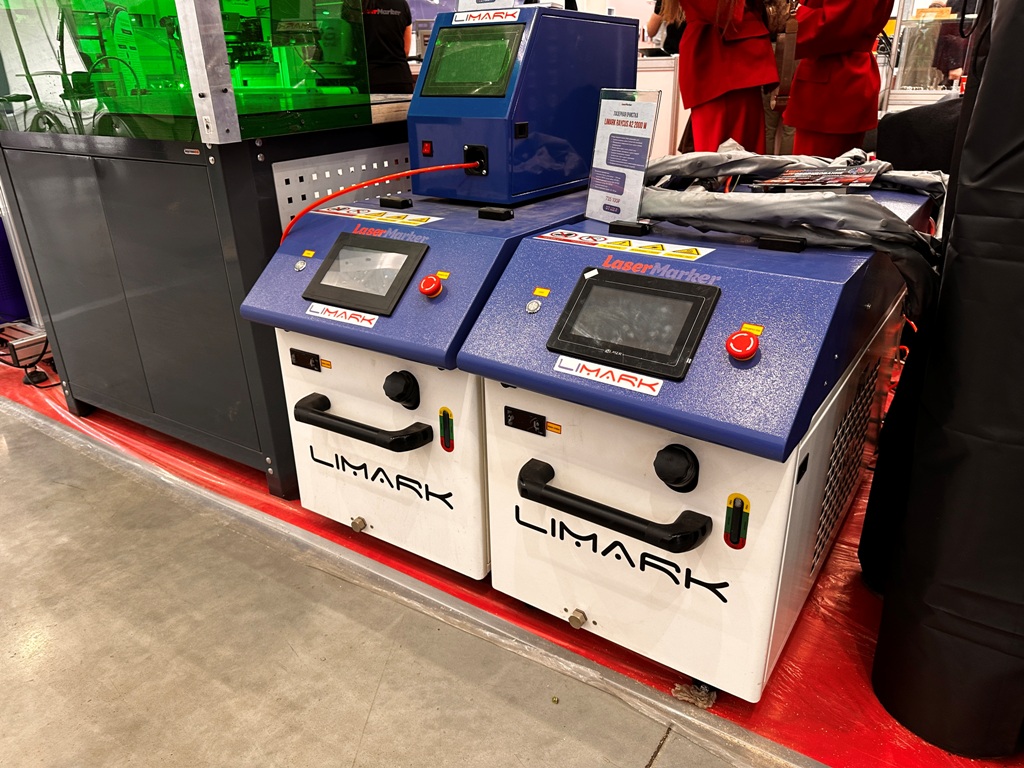

Ручная лазерная сварка — самый распространенный метод. Оператор держит горелку с фокусирующей оптикой, луч подается через гибкий световод длиной 5–10 метров. По удобству напоминает обычный полуавтомат, по скорости варки и качеству сварочного шва превосходит его в разы.
Полуавтоматическая сварка работает по программе на стационарной установке. Деталь закрепляется в оснастке, луч движется по заданной траектории. Применяется в серийном выпуске узлов с повторяющейся геометрией.
Роботизированный комплекс совмещает лазерный источник, ЧПУ, шестиосевой манипулятор и систему слежения за стыком. Производительность доходит до 5–8 метров шва в минуту. Это лучшее решение для крупносерийного производства.
По характеру шва: стыковая, нахлесточная, угловая
Стыковой шов соединяет две детали кромка к кромке в одной плоскости. Самый распространенный тип, дает максимальную прочность соединения. Нахлесточный шов получается, когда листы накладываются один на другой и луч проваривает их насквозь. Применяется в кузовных работах и сварке тонколистовых конструкций. Угловой шов формируется на стыке двух перпендикулярных плоскостей, сложнее в настройке из-за разной толщины кромок.
Материалы для бесшовной лазерной сварки
Технология работает с широким спектром металлов: сталь любых марок варится одинаково хорошо, нержавейка дает чистый шов без окалины при подаче защитного газа, а вот алюминий и его сплавы требуют большей мощности из-за высокой отражающей способности. Медь и латунь варить сложнее всего, нужна мощность от 2 кВт и тщательная настройка фокуса. Титан соединяется отлично.
Отдельный случай — разнородные пары. Лазер дает возможность сваривать сталь с медью, нержавейку с алюминием, титан с никелем. Такие соединения почти невозможны при дуговом методе, поэтому на лазерных установках делают теплообменники, аккумуляторные модули, биметаллические детали.
Преимущества лазерной сварки
Что получает производство от перехода на лазер:
- скорость работы выше дуговых методов в 3–10 раз;
- шов в 5–10 раз уже, чем у TIG, выглядит аккуратно и часто не требует зачистки (поэтому лазерную сварку часто называют бесшовной);
- зона термического влияния составляет 0,1–0,5 мм, деталь не ведет;
- глубокое проплавление позволяет варить металл толщиной до 20 мм за один проход;
- присадочный материал расходуется в разы меньше или не нужен совсем;
- процесс легко автоматизируется и стыкуется с роботами;
- оператору не нужна высокая квалификация сварщика — освоить ручной аппарат можно за два-три дня.
В совокупности это снижает себестоимость готового изделия, сокращает время цикла и уменьшает требования к послесварочной обработке.
Недостатки и ограничения технологии
Полностью идеальных технологий не существует, у лазера тоже есть свои особенности. Высокая стоимость оборудования по сравнению с полуавтоматом или TIG-инвертором — самый частый стоп-фактор для малых мастерских. К тому же к подготовке кромок предъявляются жесткие требования. Зазор больше 0,2 мм при сварке без присадки — уже брак.
Отражающие металлы вроде меди и алюминия требуют мощности лазера от 2 кВт и более точной настройки. Излучение опасно для глаз, поэтому помещение оборудуется защитными шторами, а оператор работает в специальных очках. На серийной работе экономика все равно складывается в пользу лазера за счет скорости и стабильного качества.
Технические характеристики лазерных сварочных аппаратов
При выборе оборудования смотрят на ряд параметров. Мощность источника — ключевой показатель. Аппараты от 1 до 1,5 кВт варят сталь до 4–5 мм, источники 2 кВт справляются с 8–10 мм, мощность 3 кВт и выше — промышленный сегмент, металл до 15–20 мм за проход.
Длина световода у ручных аппаратов варьируется от 3 до 15 метров. Диаметр сфокусированного пятна составляет от 0,1 до 0,6 мм в зависимости от оптики. Качество источника определяется ресурсом — у топовых брендов IPG, Raycus он достигает 100 000 часов.
Дефекты при лазерной сварке, и как их избежать
Бракованные швы появляются по предсказуемым причинам, и большинство снимается настройкой параметров. Основные ошибки:
- поры в шве — возникают при недостаточной защите газом или загрязненной кромке;
- трещины металла — появляются от резкого охлаждения толстых деталей, устраняются подогревом;
- непровар — результат недостаточной мощности или большого зазора;
- прожог — обратная ситуация, слишком много энергии на тонкой детали;
- смещение шва от линии стыка — убирается системой слежения или ровной подгонкой кромок.
После настройки режима под конкретный материал и толщину серия идет стабильно. Главное условие — одинаковые заготовки и чистая поверхность под сварку. Если вы не знаете, как варить, наши специалисты помогут с обучением.
Области применения лазерной сварки
Технологию используют там, где важны точность, чистота шва и скорость. В автомобилестроении лазером варят кузовные элементы, выхлопные системы, топливные баки. В аэрокосмической отрасли — титановые узлы и тонкостенные конструкции. В электронике — корпуса батарей, выводы, контакты, а в медицине — хирургические инструменты, импланты. Производство мебели и металлоконструкций активно переходит на лазер из-за скорости и чистого шва. Ювелирная отрасль использует маломощные настольные аппараты для ремонта и закрепки камней.
Как выбрать аппарат для лазерной сварки
Покупка лазерной установки — серьезное вложение. Поэтому важно сначала четко понять задачу, потом подбирать оборудование под нее. Мы помогаем клиентам с подбором по конкретным параметрам производства, чтобы аппарат закрывал текущие задачи и оставлял запас на рост.
Критерии выбора: мощность, тип лазера, назначение
Мощность подбирается под максимальную толщину металла, который вы планируете варить. Запас в 30–50 % лишним не будет — через год круг задач может расшириться. Тип лазера сейчас почти всегда волоконный. Назначение определяет формат — ручной, стационарный или роботизированный. Имеет смысл оценить наличие сервиса и запчастей в регионе.
Ручные аппараты: для каких задач подходят

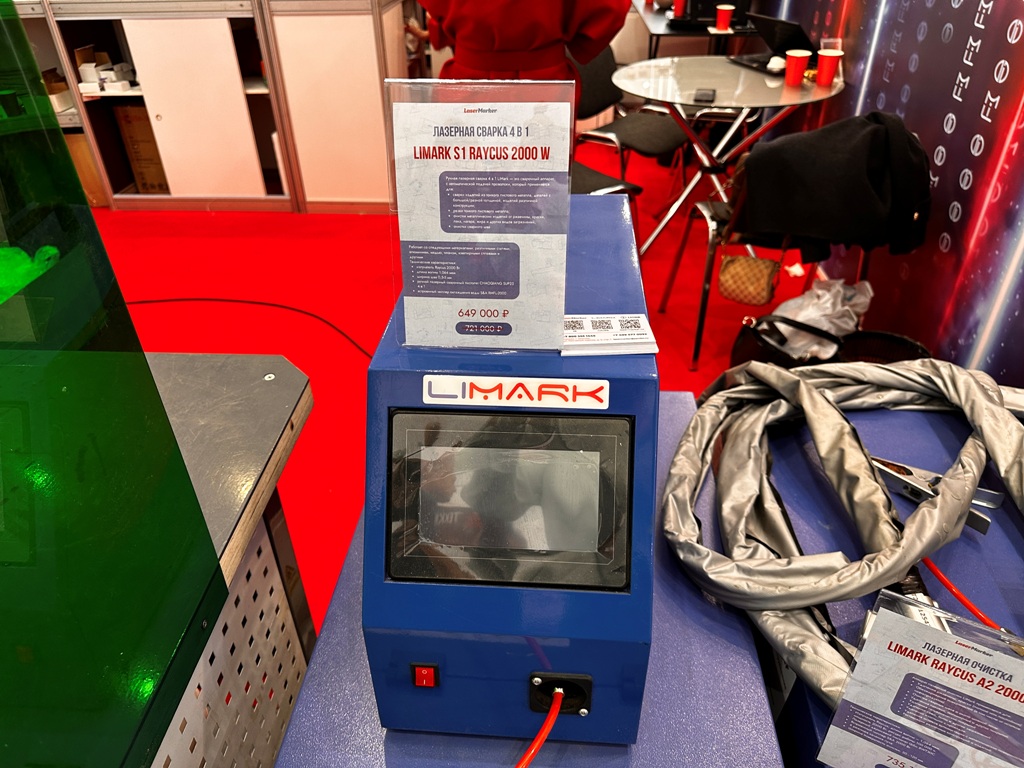

Ручные модели закрывают большую часть запросов малого и среднего производства. Они хорошо подходят для:
- ремонтных и слесарных работ с разнородными деталями;
- мелкосерийного выпуска изделий из листового металла; сварки кузовов, баков, корпусов оборудования;
- ювелирных операций при использовании настольных моделей;
- выездных работ и обслуживания оборудования на объектах.
Цена ручного аппарата мощностью 1,5–2 кВт сопоставима с полупрофессиональным оборудованием для дуговой сварки, а возможности — на порядок выше.
Стационарные и роботизированные комплексы
Стационарные установки оправдывают себя на сериях от 1000 деталей в месяц. Заготовка фиксируется в оснастке, программа отрабатывает шов с точностью до 0,05 мм. Роботизированные комплексы покупают уже под крупное производство. Шестиосевой робот с лазерной головкой обрабатывает сложные пространственные швы, система технического зрения отслеживает стык в реальном времени. Окупаемость такого комплекса составляет 1,5–2 года при двухсменной работе.
Почему не стоит покупать на маркетплейсах
На различных известных маркетплейсах регулярно появляются лазерные аппараты по цене вдвое ниже официальной. За дешевизной обычно стоят проблемы. Источник может оказаться от неизвестного производителя без реального ресурса. Гарантийный сервис сводится к возврату товара, а лазерное оборудование требует пусконаладки, обучения, регулярного обслуживания. Покупка у специализированного поставщика дороже, но дает гарантию, обучение оператора, выезд инженера и быструю поставку расходников.
