Ручная лазерная сварка металла: принцип работы и плюсы технологии
Содержание
- Что такое ручная лазерная сварка
- Как работает ручной лазерный сварочный аппарат
- Импульсный, непрерывный и точечный режимы
- Из чего собран аппарат ручной лазерной сварки
- Как пользоваться ручной лазерной сваркой
- Нужен ли защитный газ
- Преимущества ручной лазерной сварки
- С какими металлами работает лазер
- Как выбрать аппарат ручной лазерной сварки
Ручной лазерный сварочный аппарат за несколько лет прошёл путь от промышленной экзотики до инструмента, который стоит в обычной мастерской рядом с болгаркой и полуавтоматом. Этот прибор нередко называют лазерным сварщиком: он берёт на себя самое сложное, а от человека требует только вести пистолет вдоль стыка. Разбираемся, что такое ручная лазерная сварка, как она работает, из чего собран аппарат и на какие параметры смотреть, когда выбираете модель под свои задачи.
Что такое ручная лазерная сварка
Ручная лазерная сварка — это метод соединения металла сфокусированным лазерным лучом, которым оператор управляет вручную. Луч разогревает кромки деталей до плавления, металл сплавляется, а после остывания образуется прочный сварной шов. От автоматических и роботизированных комплексов ручной вариант отличается тем, что траекторию задаёт человек, а не программа, — поэтому технология выручает на мелких, нестандартных и труднодоступных элементах, где робот бесполезен.
Ту же технологию часто называют волоконной: луч рождается в волоконном излучателе и доставляется к пистолету по оптоволоконному кабелю. Именно волоконные источники сделали лазерную сварку компактной, надёжной и доступной по цене.
Как работает ручной лазерный сварочный аппарат

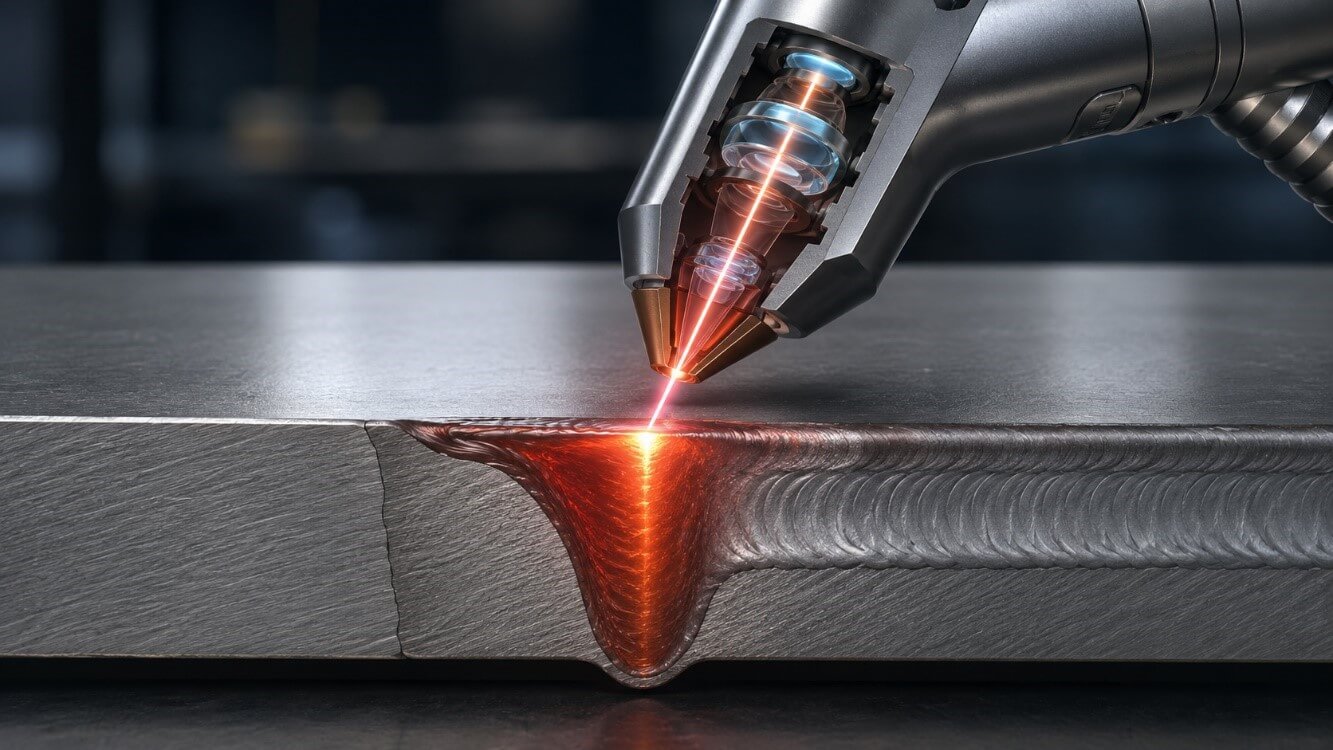

Принцип работы лазерного сварочного аппарата проще, чем кажется со стороны. Весь процесс укладывается в несколько последовательных этапов:
- источник генерирует лазерное излучение высокой плотности в узком пучке;
- луч уходит по оптоволокну в сварочный пистолет и фокусируется линзами на крохотной площадке;
- в точке фокуса металл мгновенно нагревается и плавится, образуя сварочную ванну;
- оператор ведёт пистолет вдоль стыка, ванна за ним остывает и кристаллизуется в шов.
Волоконный источник излучает свет с длиной волны около 1064 нм — она хорошо поглощается металлами, поэтому энергия уходит в плавление, а не рассеивается впустую. За счёт того, что тепло приходит точечно и на короткое время, зона термического влияния получается минимальной. Деталь почти не ведёт, а поверхность вокруг шва остаётся чистой — так работает и ручная лазерная сварка, и её автоматические аналоги.

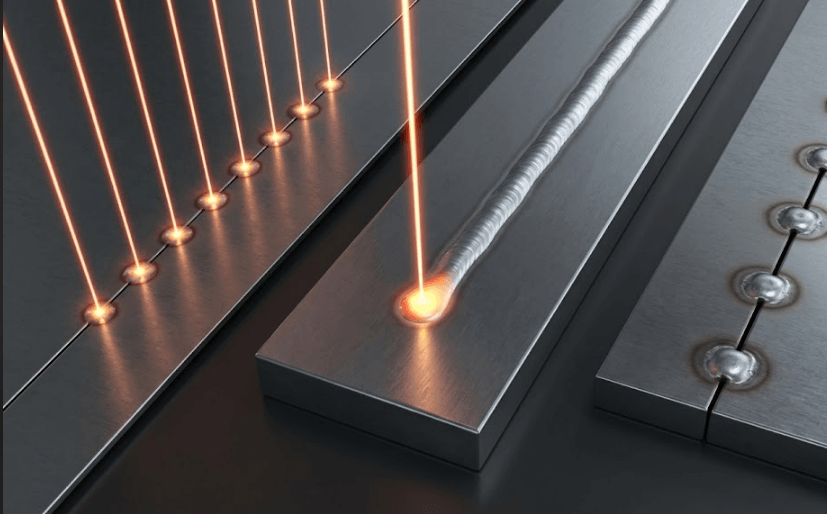

Импульсный, непрерывный и точечный режимы
Почти все ручные аппараты собраны на непрерывных (CW) волоконных источниках — по оценкам рынка, до 95% моделей, включая излучатели IPG, Raycus и Max. Такой источник даёт постоянный луч: он варит быстро и глубоко и подходит для большинства задач. Тонкий металл на нём тоже сваривают, но не отдельным импуль-сным источником, а мягче — через модулированный (псевдоимпульсный) режим на контроллере и качание луча (wobble), которые снижают тепловложение. Настоящие импульсные лазеры на квазинепрерывных ис-точниках (QCW) в ручной сварке почти не встречаются из-за высокой стоимости. Для точечных соединений — сборки электроники или прихватки тонких деталей перед основным швом — на том же непрерывном источ-нике задают короткие импульсы через настройки.

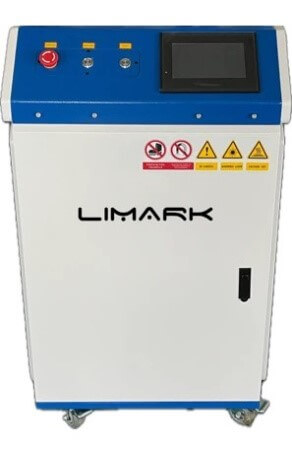

Из чего собран аппарат ручной лазерной сварки
Чтобы понимать, за что вы платите и что придётся обслуживать, полезно знать, как собрать рабочий ком-плект и из каких узлов он состоит:
- лазерный источник, или излучатель, — сердце прибора, от него зависят мощность и глубина провара;
- сварочный пистолет с фокусирующей оптикой и системой качания луча (wobble-головой), которой оператор ведёт шов;
- система охлаждения воздушного или водяного типа, она не даёт источнику и оптике перегреться;
- контроллер с сенсорным экраном, где задают мощность, частоту и ширину качания луча;
- механизм подачи присадочной проволоки для моделей, рассчитанных на работу с зазорами;
- сменные сопла и защитные стёкла — расходные элементы сварочного пистолета.
Внутри пистолета луч отклоняет система качания — вибромотор или воббл-голова с зеркалами. В отличие от скоростных сканаторов лазерных маркеров, скорость и амплитуда здесь ниже: узкий шов ведут прямой лини-ей, а раскачка луча по кругу, линии или восьмёрке помогает перекрывать неровный стык и формировать ак-куратное соединение.
Как пользоваться ручной лазерной сваркой

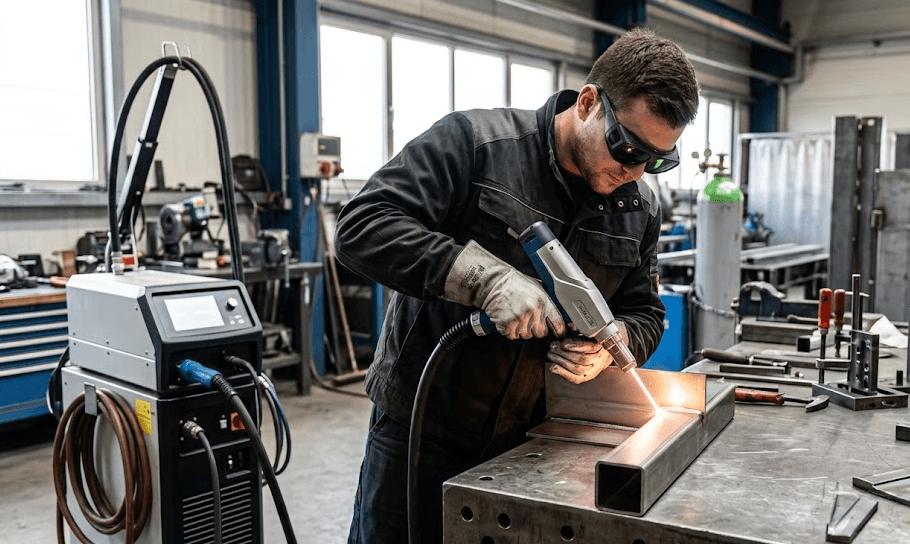

Сварка ручным лазером — это навык, который осваивают за пару часов практики, а не за месяцы, как арго-нодуговую. Работать своими руками можно почти сразу после короткого инструктажа, и это одна из причин популярности технологии. Разберём в общих чертах, как сделать первый шов лазерной сваркой:
- зачистите детали от масла, краски и ржавчины, иначе в шве появятся поры;
- работайте только в сертифицированной лазерной защите: маска или очки со светофильтром под дли-ну волны 1064 нм и закрытая одежда для кожи — отражённый луч волоконного лазера невидим и мгновенно травмирует сетчатку и кожу;
- запустите охлаждение и источник, дождитесь готовности по индикаторам на экране;
- подайте защитный газ и прижмите к детали предохранительный зажим, без которого лазер не вклю-чится;
- ведите пистолет равномерно вдоль стыка со скоростью примерно один-два сантиметра в секунду.
Понять, как пользоваться сварочным пистолетом, проще всего на обрезках: несколько тренировочных швов — и рука привыкает держать зазор и скорость. Собрать и подключить сам аппарат тоже несложно, блоки со-единяются по инструкции производителя разъёмами питания, связи, газовым и водяными шлангами. А вот собирать излучатель или делать лазерную сварку своими руками из подручных деталей не нужно и опасно: это готовый заводской прибор, а самодельные конструкции не дают ни стабильного шва, ни безопасности.
Нужен ли защитный газ

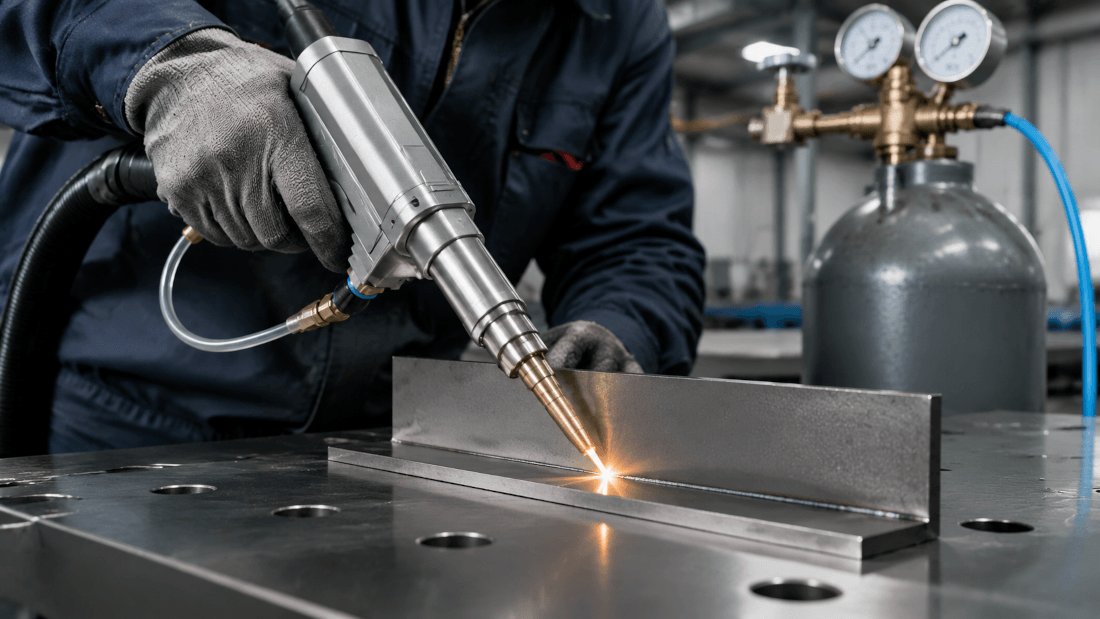

Вопреки распространённому мнению, ручная лазерная сварка идёт с защитным газом. Он оттесняет воздух от сварочной ванны и не даёт шву окисляться: для нержавеющей стали обычно берут азот — с ним шов остаётся светлым, без окисной плёнки и цветов побежалости. Углеродистую сталь варят под аргоном или углекислым газом, а для алюминия и титана берут чистый аргон. Без газа шов тем-неет и теряет прочность, поэтому подача защитного газа предусмотрена конструкцией аппарата наравне с системой охлаждения. Утверждение, что лазеру газ не нужен, — частая ошибка, на кото-рую не стоит ориентироваться при выборе.
Преимущества ручной лазерной сварки
Главные плюсы технологии видно уже на первом шве. По сравнению с методами MIG и TIG ручная лазерная сварка заметно выигрывает по нескольким пунктам:
- скорость выше в три-пять раз — метр шва проходится за десятки секунд вместо нескольких минут;
- шов получается узким и аккуратным, на фотографиях его сложно отличить от заводского, и он почти не требует зачистки;
- деформация минимальна, тонкий металл не ведёт и не раскаляется докрасна;
- можно соединять разнородные металлы и работать в труднодоступных местах;
- порог входа низкий, оператору не нужен разряд сварщика и годы опыта.
Расплата за эти достоинства — цена самого аппарата и оптики, а также требование к чистоте поверхности и аккуратному обращению с линзами. Но на серийных и ремонтных работах вложения окупаются экономией времени и материалов.
С какими металлами работает лазер
Лазерный луч уверенно варит большинство конструкционных металлов, но у каждого материала свои осо-бенности:
- нержавеющая сталь сваривается легче всего и даёт чистый эстетичный шов, это самый частый матери-ал для лазера;
- углеродистая сталь хорошо проваривается практически на любой ходовой мощности;
- алюминий и его сплавы отражают часть излучения и активно отводят тепло, поэтому под них закла-дывают запас по мощности;
- медь и латунь считаются самыми сложными из-за высокой отражающей способности, их варят на мощных источниках, иногда с подогревом и присадкой;
- титан требует тщательной газовой защиты, зато его невысокая теплопроводность помогает удержи-вать тепло в зоне шва.
Как выбрать аппарат ручной лазерной сварки
Выбор сводится к трём параметрам: мощности источника, его типу и системе охлаждения. Начать удобнее с мощности, потому что именно она определяет доступные толщины:
- 1000 Вт подходит для тонкого металла и стали примерно до 2–3 мм, чаще берут под ремонт и мелкие детали — в этот класс попадает LiMark JPT 1000 W;
- 1500 Вт уверенно варит нержавейку и сталь до 3–4 мм, это самый ходовой вариант для мастерской — например, LiMark Raycus S1 1500 W;
- 2000 Вт берёт сталь до 5–6 мм, алюминий чуть тоньше — сюда относятся LiMark Raycus S1 2000 W и LiMark JPT 2000 W;
- 3000 Вт нужны для толстых заготовок и высокой производительности, это уже промышленный класс — LiMark Raycus S1 3000 W.
Тип источника — это баланс цены и задач. Raycus — рабочая лошадка: недорогие и распространённые излучатели с сервисом в России, их ставят в большинство ходовых моделей. JPT — тоже непрерывные волоконные, но классом выше: держат более стабильный луч при перепадах напряжения в сети, дают больший ресурс и стоят дороже Raycus при равной мощности. Стоит смотреть и на сам сварочный пистолет: в ходовых аппаратах ставят головы серии CHAOQIANG SUP, по которым покупатели нередко и подбирают модель. В каталоге LaserMarker ручные аппараты собраны на источниках JPT и Raycus в диапазоне 1000–3000 Вт, так что подобрать можно и под мелкий ремонт, и под загруженный цех.
Перед покупкой проверьте, какая сеть есть в помещении. Младшие аппараты на 1000–1500 Вт работают от обычной однофазной сети 220 В, а модели от 2000 Вт и выше требуют трёхфазного подключения 380 В. Если поставить мощный аппарат в мастерскую без 380 В, запустить его не получится, поэтому сеть стоит проверить заранее — до заказа.
Систему охлаждения выбирают по режиму работы. Воздушное делает аппарат лёгким и мобильным, но рассчитано в основном на мощности до 1500–2000 Вт и не любит долгую работу без пауз. Водяное с чиллером тяжелее, зато держит непрерывную работу в три смены и подходит мощным источникам; за уровнем дистиллированной воды в нём нужно следить и менять её раз в полгода-год.
Коротко о главном
Ручная лазерная сварка — это быстрый, точный и чистый способ соединять металл, который не требует высокой квалификации оператора и почти не оставляет следов постобработки. Чтобы прибор служил долго и варил стабильно, важно правильно подобрать мощность под свои толщины, определиться с источником и типом охлаждения, а перед покупкой сравнить модели вживую.
Если сомневаетесь, посмотрите каталог ручной лазерной сварки LaserMarker — модели собраны на источниках JPT и Raycus мощностью 1000–3000 Вт. Специалисты компании помогут подобрать аппарат под конкретные материалы и задачи и подскажут по условиям поставки.
