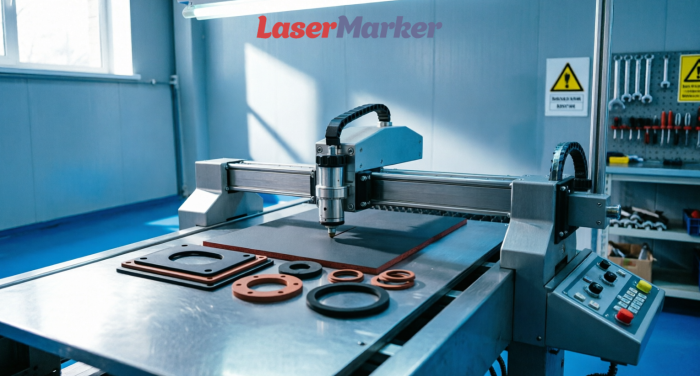

Резка паронита, резины и графита: промышленное применение планшетных плоттеров

В современной промышленности уплотнительные материалы играют критически важную роль. Паронит, резина и графит используются для герметизации соединений в трубопроводах, двигателях, насосах и оборудовании, работающем в агрессивных средах. Изготовление прокладок и уплотнителей из этих материалов требует высокоточного раскроя, с которым традиционно справлялись штамповка и лазерная резка. Однако появление специализированных планшетных плоттеров открыло новые возможности для производства уплотнительных изделий.

Особенности материалов и требования к их обработке

Паронит представляет собой композитный материал на основе асбеста, каучука и специальных добавок, спрессованных при высокой температуре. Он обладает устойчивостью к воздействию нефтепродуктов, пара, воды и химических сред, что делает его незаменимым для уплотнения фланцевых соединений в энергетике и нефтехимии. При этом паронит - материал достаточно жесткий и абразивный, что предъявляет особые требования к режущему инструменту.
Резина, напротив, материал эластичный, но капризный в обработке. Промышленная резина марок ТМКЩ, МБС, АМС используется для изготовления прокладок, уплотнителей, изоляторов и демпферов. Главная сложность при её раскрое - избежать деформации кромок и обеспечить идеальную геометрию тонких стенок прокладок.
Графит и терморасширенный графит применяются в химической промышленности для производства уплотнений, работающих при экстремальных температурах и в агрессивных средах. Графит - хрупкий, слоистый материал, требующий деликатного подхода при раскрое, чтобы избежать расслоения и образования микротрещин.

Проблемы традиционных методов раскроя

Традиционная высечка прокладок с помощью штампов имеет ряд ограничений. Для каждой новой конфигурации требуется изготовление дорогостоящего штампа, что экономически нецелесообразно при малых тиражах и штучном производстве. Кроме того, при работе с многослойными композитами, такими как паронит, штамп быстро изнашивается из-за абразивных свойств материала. Лазерная резка, несмотря на высокую точность, имеет свои недостатки при работе с этими материалами. При раскрое паронита лазер может вызывать подгорание краёв и выделение вредных веществ из-за наличия асбеста в составе. Резина под воздействием высокой температуры может плавиться, а графит - выгорать, что приводит к потере герметизирующих свойств.

Планшетный плоттер: оптимальное решение для раскроя уплотнителей

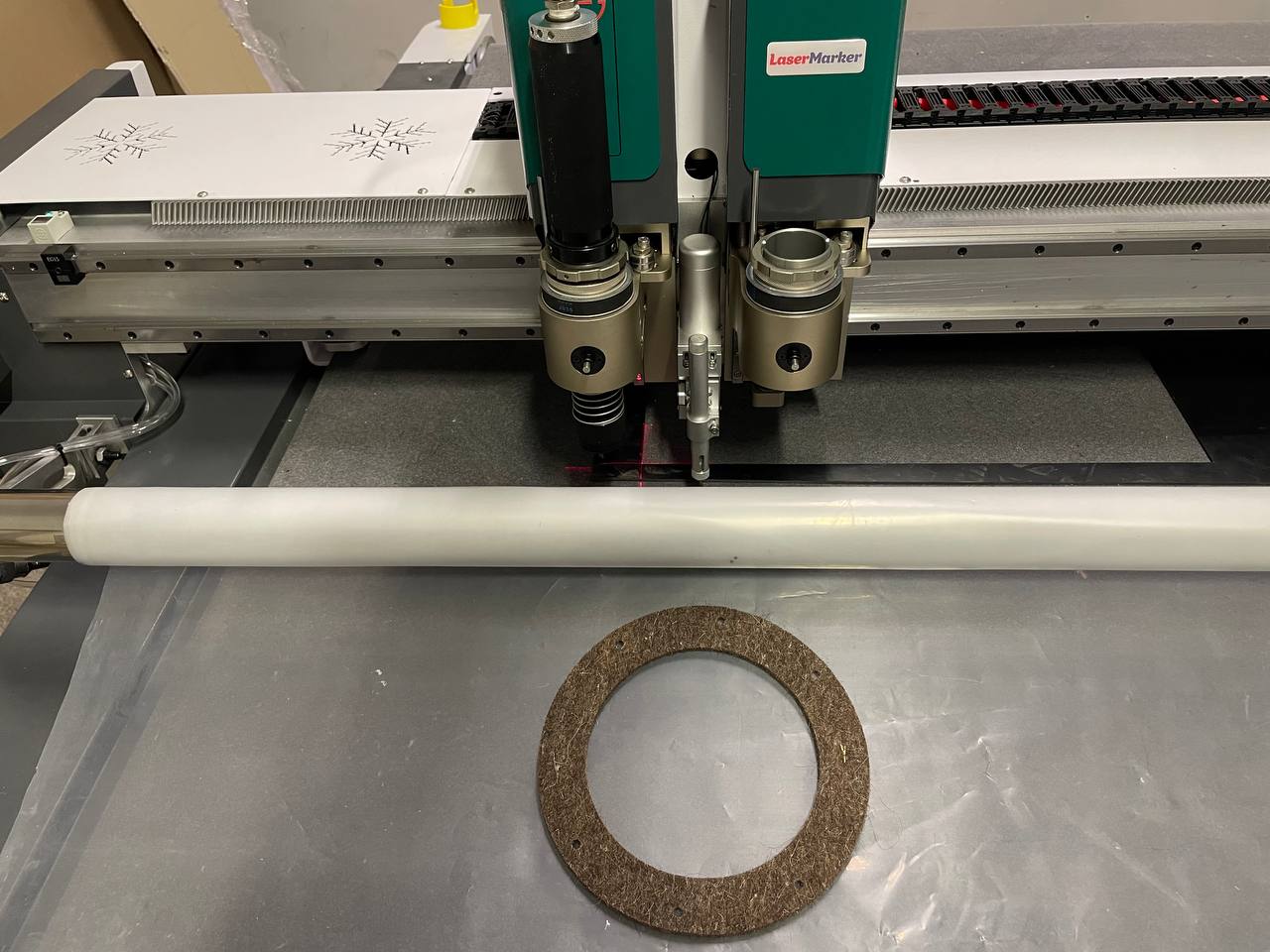

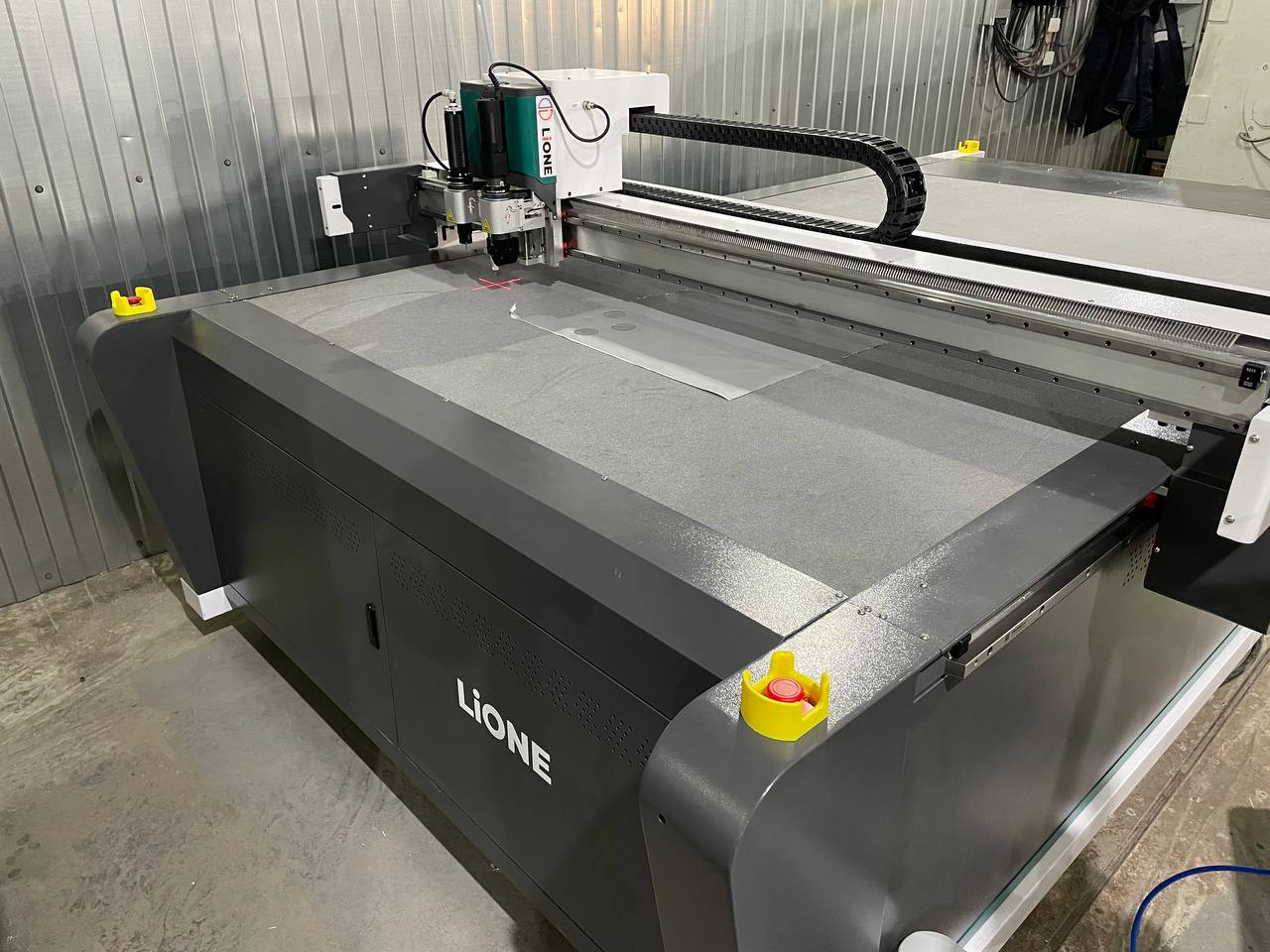

Современный планшетный плоттер представляет собой специализированный станок для резки композитных материалов, оснащенный различными типами режущих головок - от осциллирующих ножей до фрезерных шпинделей. Именно механический раскрой без термического воздействия становится ключевым преимуществом при работе с паронитом, резиной и графитом. Осциллирующий нож совершает быстрые возвратно-поступательные движения, эффективно прорезая плотные и вязкие материалы без образования оплавленных кромок. Для паронита толщиной до 3–6 мм это обеспечивает чистый рез без расслоения и образования пыли. При раскрое резины нож проходит сквозь материал, не деформируя его, что особенно важно для мягких марок толщиной от 0,3 до 50 мм. Для графита применяются специальные твердосплавные ножи с определенным углом заточки, минимизирующие сколы.

Автоматизация производства: раскроечный комплекс нового поколения

Когда речь идет о серийном производстве уплотнительных изделий, на помощь приходит полноценный раскроечный комплекс, объединяющий планшетный плоттер с системами автоматической подачи материала, позиционирования и сортировки готовых деталей. Такой комплекс решает несколько задач одновременно. Во-первых, обеспечивается максимальная экономия материала за счет интеллектуального, автоматического расчета оптимального расположения деталей на листе. Для дорогостоящих материалов, таких как безасбестовый паронит или терморасширенный графит, это дает существенную экономию. Во-вторых, исключается человеческий фактор: система автоматически считывает штрих-коды с листов материала, настраивает параметры резки под конкретную марку и контролирует качество готовых прокладок.

Технические преимущества планшетной резки

Использование планшетных плоттеров для раскроя уплотнительных материалов дает ряд неоспоримых преимуществ:

• Высокая точность. Современные плоттеры обеспечивают точность позиционирования до ±0,1 мм, что критически важно для изготовления прокладок сложных конфигураций, в том числе с тонкими перемычками и внутренними вырезами.
• Универсальность. На одном оборудовании можно раскраивать паронит различных марок (ПМБ, ПОН), резину разной твердости (от 40 до 90 единиц по Шору А) и графитовые листы, просто меняя режущий инструмент и настройки.
• Отсутствие термического воздействия. Механическая резка сохраняет структуру материала, что особенно важно для графита, где термическое воздействие может привести к окислению и потере герметизирующих свойств.
• Быстрая переналадка. Переход от одной конфигурации прокладки к другой занимает считанные минуты - достаточно загрузить новый файл в систему управления. Это делает рентабельным даже штучное производство и изготовление опытных образцов.
• Экологичность. В отличие от лазерной резки паронита, механический раскрой не сопровождается выделением токсичных веществ и запахом гари, что улучшает условия труда в производственном помещении.

Применение в различных отраслях промышленности

Планшетные плоттеры для резки уплотнительных материалов востребованы в самых разных отраслях. В машиностроении они используются для изготовления прокладок двигателей, редукторов и гидравлических систем. В нефтегазовой отрасли - для производства уплотнений фланцевых соединений трубопроводов и запорной арматуры. В химической промышленности - для раскроя графитовых прокладок, работающих в агрессивных средах. В энергетике - для изготовления уплотнений теплообменного оборудования и паропроводов. Особую ценность планшетные плоттеры представляют для ремонтных служб промышленных предприятий, где необходимо оперативно изготовить прокладку нестандартной конфигурации без ожидания поставки штампов. Возможность раскроя по цифровому чертежу позволяет за считанные минуты получить готовое изделие, сокращая простои оборудования.

Заключение

Переход на планшетные плоттеры для раскроя паронита, резины и графита - это не просто замена одного метода обработки другим. Это качественное изменение подхода к производству уплотнительных изделий. Автоматизация, высокая точность, универсальность и экологичность делают планшетные плоттеры незаменимым оборудованием для современных предприятий, работающих с композитными уплотнительными материалами. Инвестиции в такое оборудование окупаются за счет снижения затрат на оснастку, экономии материалов и повышения производительности раскройного участка.
