Маркировка меняет цвет поверхности без углубления, гравировка испаряет материал и оставляет рельеф. Один и тот же маркер может выполнять оба процесса в пределах своей группы материалов, в зависимости от настроек мощности и скорости.
Лазерный маркер для гравировки и маркировки: волоконный, CO₂ или УФ
Лазерный маркер (в отраслевой терминологии также встречается как маркиратор или гравер — в зависимости от акцента на процессе маркировки или гравировки) — компактное настольное или напольное оборудование с гальванометрическим сканатором, предназначенное для нанесения логотипов, штрихкодов, серийных номеров и другой маркировки на готовые изделия. Это отдельный класс оборудования от портальных станков для резки листа: у маркера фиксированное малое рабочее поле (обычно от 100×100 до 300×300 мм), и его задача — не раскрой материала, а точная маркировка уже готовой детали.
Прежде чем купить лазерный маркер, стоит разобраться в трёх параметрах: тип излучателя (волоконный, CO₂ или УФ), технология формирования импульса и конструктив сканирующей головы — именно сканатор определяет скорость и точность нанесения изображения, а не только мощность источника.

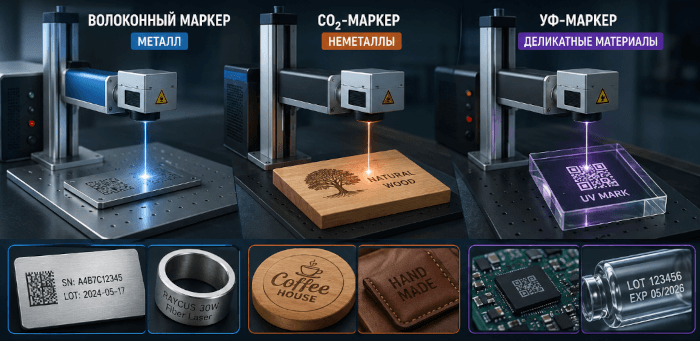

Выбор типа маркера — волоконный, CO₂ или УФ — определяется материалом, с которым предстоит работать, и требуемым результатом (маркировка или глубокая гравировка). Разбираем разницу и даём критерии выбора под задачу.
Гальванометрический сканатор: за счёт чего маркировка быстрая
Сканатор — узел из пары зеркал на прецизионных приводах, отклоняющих луч по осям X и Y без механического перемещения самой детали или головки станка. Именно эта конструкция даёт лазерному маркеру принципиальное преимущество в скорости перед механическими способами нанесения (гравировкой резцом, каплеструйной маркировкой): луч перемещается практически безынерционно, а не деталь под неподвижным инструментом.
Сканатор также отвечает за фокусировку — регулируется по высоте, чтобы удерживать фокус независимо от геометрии детали. Это особенно важно при глубокой гравировке, где по мере углубления в материал фокусное расстояние приходится корректировать вручную или автоматически, иначе резкость и качество кромки падают.
Маркировка и гравировка — в чём разница
Это два разных процесса, которые часто путают:
Маркировка — луч нагревает поверхность и изменяет цвет оксидной плёнки, не углубляясь в материал. Изображение получается плоским.
Гравировка — материал испаряется под воздействием луча (абляция), изображение получается рельефным, с заметным углублением.
Регулировка мощности и длительности импульса позволяет получать оба эффекта на одном и том же маркере — в пределах возможностей конкретной технологии излучателя.
Волоконные маркеры (граверы по металлу): маркировка металла
Принцип работы
Твердотельный лазер на основе оптического волокна. Длина волны — 1,06 мкм, хорошо поглощается металлами.
Обрабатываемые материалы
Металлы и сплавы — сталь, нержавейка, алюминий, латунь, драгоценные металлы. Волоконный гравер по металлу — устойчивый отраслевой термин для этого же класса оборудования, встречается наравне с «маркером». Для маркировки прозрачных и большинства неметаллических материалов не подходит: излучение проходит сквозь них без поглощения.
Модельный ряд и цены
В базовой комплектации используется источник RAYCUS; часть моделей выпускается на источнике JPT. Форматы — настольный, напольный, напольный с тумбой, мобильный, для конвейера, с CCD-камерой (для позиционирования по контуру детали), с подъёмным столом. Мощности — 20/30/50/60 Вт. Цены — от ~290 000 ₽ (30 Вт, настольный) до ~900 000 ₽ (50 Вт, для конвейера).
Цветная маркировка: MOPA и Q-Switch
Стандартный волоконный маркер даёт монохромную маркировку. Для цветной маркировки на нержавеющей стали и некоторых других металлах используется одна из двух технологий формирования импульса:
- Q-Switch — модулятор добротности перед сканатором, накопление мощности инерционное, требует времени на выход к пику. Даёт более узкий цветовой диапазон.
- MOPA — вместо модулятора добротности используется каскад усиления, выход на пиковую мощность практически мгновенный. За счёт гибкой регулировки длительности импульса даёт более широкий цветовой диапазон, а также возможность чёрной маркировки алюминия и нержавейки без выцветания — задачи, которые Q-Switch выполняет хуже или не выполняет вовсе.
В каталоге эта технология представлена отдельной линейкой — маркеры на источнике JPT MOPA (модели M7, M8), мощности 30/50/60/120 Вт, цены — от ~362 000 ₽ (30 Вт) до ~1 371 750 ₽ (120 Вт). MOPA дороже обычного волоконного маркера сопоставимой мощности — это плата за гибкость импульса и цветовой диапазон, а не просто наценка за бренд источника.
CO₂-маркеры: гравировка неметаллов
Принцип работы
Активная среда — газовая смесь на основе CO₂. Длина волны — 10,6 мкм, эффективно поглощается органикой и полимерами. Металл этот тип не маркирует — луч отражается.
Обрабатываемые материалы
Дерево, фанера, кожа, картон, стекло, керамика, некоторые пластики.
Модельный ряд и цены
Линейка построена на источнике SYNRAD (серия DAVI) — мощности 30/60/100/120 Вт, форматы настольный, напольный, для конвейера. Цены — от ~268 100 ₽ (50 Вт) до ~1 180 100 ₽ (120 Вт, для конвейера).
УФ-маркеры (ультрафиолетовые маркираторы): маркировка деликатных материалов
Принцип работы
Твердотельный лазер с преобразованием длины волны через нелинейные кристаллы: 1064 нм → 532 нм → 355 нм. Такая короткая волна имеет высокую энергию фотона, что позволяет разрушать поверхностные связи материала практически без теплового воздействия — отсюда название «холодная маркировка».
Обрабатываемые материалы
По данным каталога — маркировка неметаллических материалов: стекло, флаконы для медицинских препаратов, ЖК-дисплеи, упаковочные материалы, пластики, гибкие печатные платы, ID-карты, IT-компоненты, сувениры, электронная продукция. Для оборудования, ориентированного на маркировку пластика (упаковка, корпуса электроники, ID-карты), УФ — основной выбор среди трёх типов маркеров: волоконный и CO₂ либо не работают с пластиком стабильно, либо дают более грубый результат.
Модельный ряд и цены
В зависимости от модели используется источник Inngu Laser или JPT — оба бренда специализируются на производстве УФ-излучателей для маркировочного оборудования. Мощность — 3/5/10/12 Вт. Охлаждение — воздушное или водяное в зависимости от модели. Базовое рабочее поле — 100×100 мм, опционально расширяется линзами до 200×200 или 300×300 мм. Цены — от ~462 000 ₽ (5 Вт) до ~1 879 500 ₽ (12 Вт, для конвейера).
Сравнительная таблица: волоконный vs CO₂ vs УФ маркер
| Параметр | Волоконный | CO₂ | УФ |
|---|---|---|---|
| Длина волны | 1,06 мкм | 10,6 мкм | 355 нм |
| Материалы | Металлы | Неметаллы (дерево, кожа, стекло) | Неметаллы (пластик, стекло, электроника) |
| Цветная маркировка | Да (только MOPA) | Нет | Нет |
| Мощность | 20–120 Вт | 30–120 Вт | 3–12 Вт |
| Рабочее поле | зависит от модели | зависит от модели | 100×100 мм (опции до 300×300) |
| Цена | от ~290 000 ₽ | от ~268 100 ₽ | от ~462 000 ₽ |
Как выбрать маркер под задачу
Материал определяет тип маркера. Металл — волоконный (MOPA — если нужна цветная или чёрная маркировка). Дерево, кожа, картон — CO₂. Пластик, стекло, электроника, деликатные поверхности — УФ.
Глубина обработки. Для тонкой поверхностной маркировки подходит любой из трёх типов в пределах своей группы материалов. Для глубокой гравировки нужна более высокая мощность и меньшее рабочее поле — с полем 300×300 мм добиться выраженной гравировки сложнее, чем со 100×100 мм на той же мощности, за счёт разницы в плотности энергии на единицу площади.
Формат производства. Штучная маркировка — настольный или напольный маркер. Поточное производство — версия для конвейера с CCD-камерой для позиционирования по детали.
Маркировка кодов маркировки (Честный Знак и аналоги). Возможность нанесения таких кодов зависит не только от типа лазера, а в первую очередь от программного обеспечения и интеграции с системой учёта — сам по себе тип излучателя (волоконный/CO₂/УФ) читаемость кода не определяет, если контраст и разрешение достаточны для сканирования. Конкретную поддержку и готовые шаблоны для маркировки Честный Знак уточняйте отдельно по интересующей модели.
Требования к эксплуатации и безопасности
Требования к СИЗ зависят от длины волны, а не от модели маркера:
- Волоконный (1,06 мкм). Отражённый луч не виден глазом, но повреждает сетчатку при попадании — нужны очки с фильтром под 1064 нм.
- CO₂ (10,6 мкм). Прямое попадание поражает роговицу — нужен фильтр под 10,6 мкм; фильтры для разных длин волн не взаимозаменяемы.
- УФ (355 нм). Короткая волна несёт более высокую энергию фотона — воздействие на глаза и кожу требует защиты, специфичной именно для ультрафиолетового диапазона, а не универсальных лазерных очков.
- Сканатор во всех типах маркеров должен эксплуатироваться с закрытым корпусом или в защитном кожухе — прямое попадание отражённого луча в рабочей зоне возможно даже при штатной работе оборудования.
Частые ошибки при выборе маркера
- Покупка волоконного маркера для маркировки дерева или пластика. Излучение проходит сквозь большинство неметаллов без маркировки.
- Покупка обычного волоконного маркера вместо MOPA под задачу цветной маркировки. Обычный волоконный источник физически не даёт управления длительностью импульса, необходимого для устойчивого цветового диапазона.
- Выбор маркера по цене без учёта материала. Более дешёвый CO₂-маркер не решит задачу маркировки металла ни при каких настройках мощности.
Вопрос-ответ:
В чём разница между маркировкой и гравировкой?
Чем MOPA отличается от обычного волоконного маркера?
MOPA использует каскад усиления вместо модулятора добротности, что даёт мгновенный выход на пиковую мощность и гибкую регулировку длительности импульса — отсюда более широкий цветовой диапазон и возможность чёрной маркировки алюминия и нержавейки.
Может ли УФ-маркер маркировать металл?
По каталогу — маркер предназначен для неметаллических материалов (стекло, пластики, электроника). Для металла используйте волоконный маркер.
Какой маркер выбрать для маркировки кодов Честный Знак?
Тип излучателя сам по себе не определяет поддержку — важны разрешение, контраст и программная интеграция. Уточняйте по конкретной модели.
Какой маркер дешевле в обслуживании?
Волоконный — не требует замены расходных элементов излучателя в течение всего срока службы источника.
Чтобы подобрать маркер под конкретный материал и формат производства, обратитесь в LaserMarker — подберём модель по параметрам вашей задачи.
