Лазерный станок для резки: CO₂ или волоконный

При выборе портального лазерного станка для резки и раскроя ключевое решение — тип излучателя. CO₂ и волоконный лазер работают на разных физических принципах, поэтому предназначены для разных материалов: перепутать их — значит купить оборудование, не способное решить задачу.

Оба типа станков ориентированы на конкретные группы материалов без пересечения: CO₂ — для раскроя неметаллов и текстиля, волоконный — для резки металла. Разбираем, чем они отличаются и как выбрать модель под задачу.

Как устроен портальный лазерный станок для резки

Портальный станок — крупногабаритное оборудование с подвижным порталом, на котором закреплена оптика, перемещающаяся по осям X/Y над рабочим столом. Луч формируется в резонаторе (у CO₂) или в оптическом волокне (у волоконного), фокусируется в головке и режет материал вдоль заданного контура.

Дальше конструкции расходятся: тип активной среды определяет длину волны излучения, а она — какие материалы станок способен резать физически, а не теоретически.

CO₂-станки: раскрой неметаллов

Принцип работы

Активная среда — газовая смесь на основе CO₂. Электрический разряд в газоразрядной трубке возбуждает молекулы, излучение формируется на длине волны 10,6 мкм — дальний инфракрасный диапазон, эффективно поглощаемый органикой и полимерами.

В базовой комплектации такие станки чаще всего оснащаются газоразрядной трубкой мощностью 90–100 Вт, с возможностью замены на трубку большей мощности при необходимости.

Обрабатываемые материалы

• фанера, МДФ, дерево
• ткань — включая раскрой из рулона (модели с автоматической подачей)
• акрил, оргстекло
• кожа, картон

Металл станки этой линейки не режут: мощности CO₂-трубки (90–100 Вт) для этого недостаточно — резка металла на CO₂ требует значительно более высокой мощности с газовой поддержкой, и даже в этом случае уступает волоконной резке по скорости и качеству кромки.

Модельный ряд и цены

Модельный ряд охватывает диапазон от компактных напольных станков (поле от 400×600 мм) до крупноформатных с рулонной подачей ткани (поле до 1600×2500 мм). Самая доступная модель линейки — LiMark 4060 SL: компактный напольный станок со съёмной станиной, цена от ~257 800 ₽ под заказ (~277 000 ₽ из наличия). Верхняя граница диапазона — ~2,16 млн ₽ (старшая комплектация с автоподачей ткани из рулона).

Ключевые опции в линейке:

• одна или две лазерные головы (повышение производительности)
• подъёмный/фиксированный стол
• CCD-камера — для контурной резки по печатному или вышитому рисунку
• конвейерная подача — для потокового производства
• автоматическая подача ткани из рулона — для текстильных производств

Плюсы и минусы

Преимущества: широкий выбор типоразмеров поля под разный объём производства; специализированные модификации для текстиля (рулонная подача, камера); ниже входная цена по сравнению с волоконными станками.

Ограничения: не подходит для резки металла ни при каких настройках; требует юстировки оптики и водяного охлаждения трубки; ресурс трубки ограничен по часам работы и требует периодической замены.

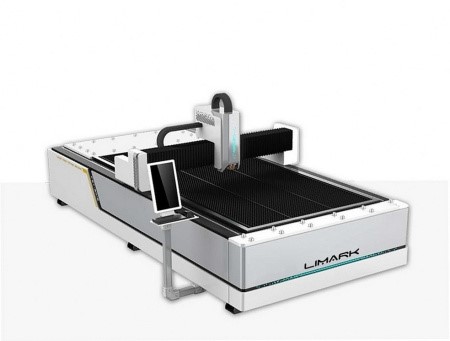

Волоконные станки: резка металла

Принцип работы

Твердотельный лазер на основе оптического волокна. Излучение формируется и распространяется внутри волокна без зеркальной оптики. Длина волны — 1,06 мкм, ближний инфракрасный диапазон, хорошо поглощается металлами.

Обрабатываемые материалы

• сталь конструкционная, нержавеющая, углеродистая
• алюминий и сплавы
• латунь, медь, титан

Для неметаллов и прозрачных материалов волоконный станок не подходит — излучение проходит сквозь них без поглощения, резка невозможна.

Модельный ряд и цены

Модельный ряд включает станки с источником RAYCUS в базовой комплектации; опционально возможна установка источника IPG или JPT. Рабочее поле — 1500×3000 мм. Мощность источника — от 500 до 4000 Вт. Ресурс излучателя — 100 000 часов, точность позиционирования ±0,04 мм, точность повторного позиционирования ±0,02 мм. Максимальная скорость резки растёт с мощностью источника: от 50 м/мин на младшей модели (500 Вт) до 120 м/мин на старшей (3000 Вт).

Цены — от ~1,78 млн ₽ (базовая комплектация, 500 Вт) до ~15,98 млн ₽ (старшая модель, 4000 Вт). Отдельная опция — автоматический сменный стол, повышающий цену модели на 1,5–2 млн ₽ за счёт сокращения простоя между циклами загрузки/выгрузки.

Отдельная товарная категория — лазерные труборезы (серия LX-K), предназначенные для резки труб, а не листового материала. Это отдельная задача с отдельной механикой подачи заготовки, в рамках данной статьи не рассматривается.

Плюсы и минусы

Преимущества: единственный тип станка в линейке, способный резать металл; минимальное обслуживание — нет зеркал и газовой трубки; узкий рез и высокая точность на металле.

Ограничения: выше входная цена; не годится для резки неметаллов.

Сравнительная таблица: CO₂ vs волоконный станок для резки

Как выбрать станок под задачу

Материал определяет выбор однозначно. Раскрой фанеры, акрила, кожи, ткани (в том числе из рулона) — CO₂-станок. Резка листового металла — волоконный станок, альтернативы среди станков этого класса нет.

Объём и формат производства для CO₂. Малый формат и штучные заказы — компактные напольные модели (4060, 6090); младшая LiMark 4060 SL выполнена со съёмной станиной для экономии места. Серийный текстильный раскрой — модели с автоподачей ткани и камерой для позиционирования по рисунку.

Толщина металла и производительность для волоконного. Чем выше мощность источника, тем больше толщина металла, доступная для реза, и выше скорость на тонком листе. Для потокового производства с частой сменой партий — станок с опцией автоматического сменного стола.

Бюджет. CO₂-станки в разы дешевле волоконных на входе — это следствие разной физики и разных материалов, а не разного «уровня» оборудования.

Требования к помещению и электросети

• Приточно-вытяжная вентиляция обязательна для обоих типов станков — при резке выделяются продукты горения/испарения материала.
• Для CO₂-станка — контур водяного охлаждения трубки (чиллер), без него мощность трубки падает, а её ресурс сокращается.
• Электропитание — вся линейка волоконных станков для резки металла (500–4000 Вт) работает от трёхфазной сети 380В±10%, 50Гц, независимо от мощности модели. Это нужно учитывать при подготовке помещения ещё до заказа: без трёхфазного ввода станок физически не запустить.
• Ровный пол без вибрации — особенно важно для крупноформатных моделей с длинным ходом портала.

Безопасность при эксплуатации

Требования к СИЗ различаются по типу излучения, а не по модели станка — это не эксплуатационная рекомендация «для галочки», а вопрос физической защиты:

• Волоконный лазер (1,06 мкм, ближний ИК). Излучение не видно глазом и отражённый луч не вызывает мгновенного дискомфорта, но повреждает сетчатку при попадании — необходимы защитные очки с фильтром, рассчитанным именно на длину волны 1064 нм, а не универсальные затемнённые очки.
• CO₂-лазер (10,6 мкм, дальний ИК). Прямое попадание луча поражает роговицу глаза — нужны очки с фильтром под длину волны 10,6 мкм; фильтры для разных длин волн не взаимозаменяемы.
• В рабочей зоне станка должно быть исключено нахождение персонала без СИЗ во время реза — независимо от того, закрыт корпус станка или открыт.

Частые ошибки при выборе станка для резки

• Ожидание, что CO₂-станок сможет резать металл. Мощности трубки (90–100 Вт) для этого недостаточно — для металла нужен только волоконный станок.
• Покупка волоконного станка для раскроя ткани или фанеры. Излучение проходит сквозь неметаллы без резки, оборудование не подойдёт под эту задачу.
• Выбор станка по цене без учёта материала. Более дешёвый CO₂-станок не заменит волоконный там, где нужна резка металла — это не вопрос бюджета, а вопрос физической применимости.
