Лазерная сварка труб: как это работает и какое оборудование выбрать?
Содержание
- Почему трубы варят лазером?
- Виды сварных швов и соединений
- Что проверить перед первым проходом?
- Особенности сварки магистральных трубопроводов
- Ручная или автоматическая сварка?
- Какое оборудование нужно для лазерной сварки труб?
- Где применяется технология?
- Вопросы и ответы
Трубопроводы работают под нагрузкой, давлением и воздействием температурных циклов, поэтому соединение должно соответствовать заданным параметрам. Важно получить достаточный провар и сохранить геометрию изделия. Лазерная сварка подходит для трубопроводов как нельзя лучше: луч нагревает только узкий участок в зоне стыка. Поэтому стенки трубы меньше перегреваются и реже меняют форму. Разберем технологию, виды соединения и выбор оборудования.
Почему трубы варят лазером?
Лазерная сварка использует сфокусированный луч: он нагревает кромки до сварочной ванны, а после застывания расплава формируется соединение. Защитный газ ограничивает контакт горячего металла с воздухом. Для нержавеющей стали это важно: при слабой защите появляются цвета побежалости и оксидный слой. Лазерная сварка подходит для труб, когда производству важны повторяемость, компактный шов и ограниченная зона термического влияния. Скорость зависит от толщины стенки, зазора, положения стыка, марки металла, подготовки поверхности и навыков оператора.
Технология применима для стали, алюминия, меди, латуни и титана. Для отражающих и теплопроводных сплавов режимы подтверждают на образцах. Мы рекомендуем сделать пробные швы до закупки: так можно оценить провар и производительность.
Виды сварных швов и соединений
Конструкция изделия определяет разделку кромок, траекторию головки и порядок проходов. Для стальных трубопроводов основные типы и конструктивные элементы соединений устанавливает ГОСТ 16037-80.
На производстве чаще встречаются следующие варианты:
- стыковое соединение применяют для наращивания труб по длине и изготовления кольцевых швов;

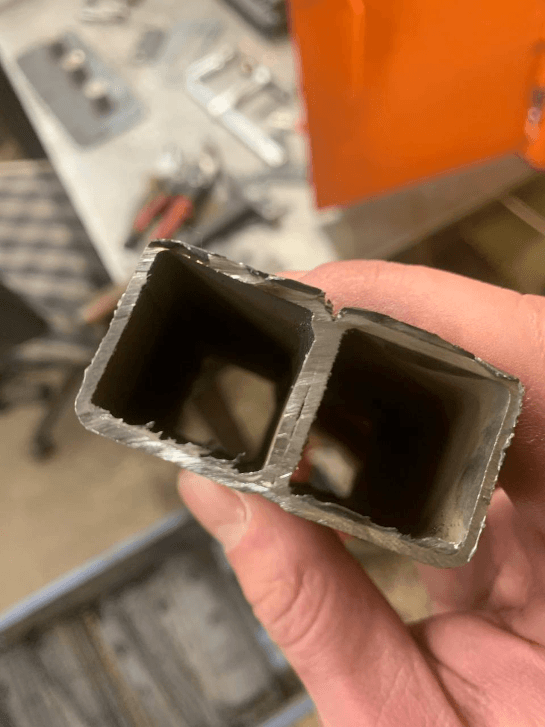

- угловое используют при сборке рам, стоек, кронштейнов и каркасов из профильной трубы;

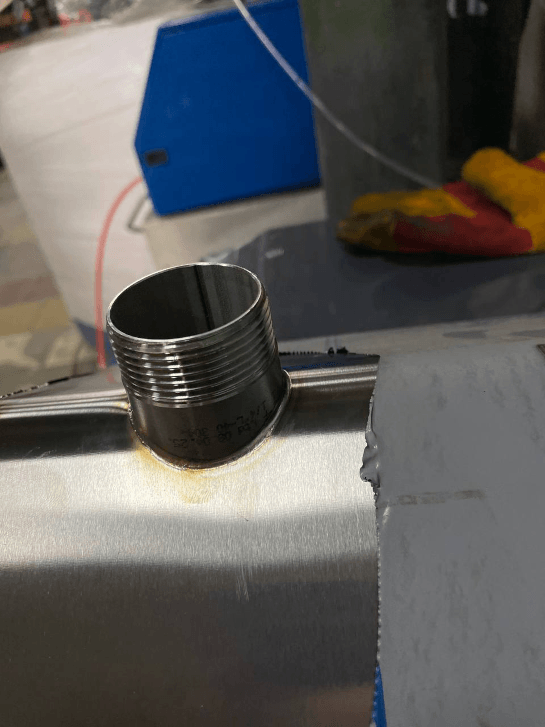

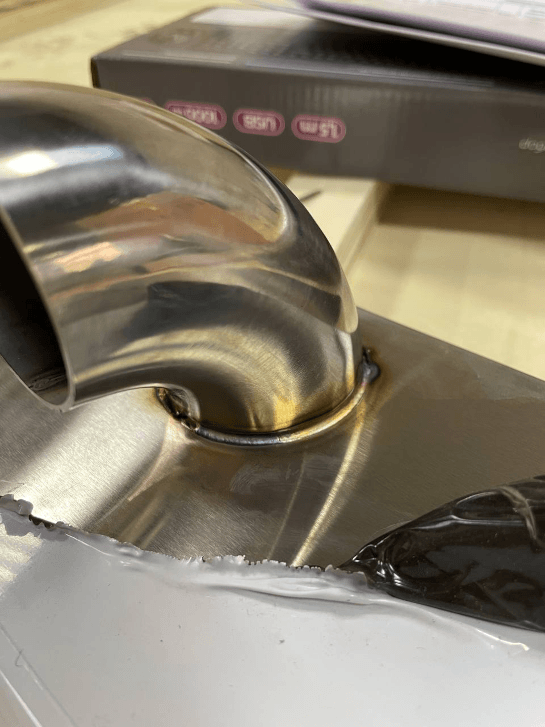

- тавровое подходит для перемычек, опор и присоединения элементов под углом 90 градусов;
- торцевое используют, когда деталь приваривают к торцу другой заготовки;
- нахлесточное выбирают для тонких элементов, если конструкция допускает перекрытие стенок.
До старта очищают торцы и проверяют соосность, зазор и прихватки. При нестабильной сборке металл может не заполнить стык, а глубина провара меняется.
Что проверить перед первым проходом?
Качество соединения формируется до включения источника. Лазер чувствителен к зазору и положению кромок, поэтому режим зависит от геометрии заготовки. До серии подготовьте образец и зафиксируйте режим в технологической карте.
Проверьте:
- наружный диаметр, толщину стенки и овальность заготовки;
- чистоту кромок, отсутствие заусенцев, покрытия, масла и влаги;
- соосность деталей, размер зазора и надежность фиксации;
- вид защитного газа, расход и положение сопла;
- мощность, скорость, фокус и амплитуду колебания;
- необходимость присадочной проволоки.
После пробного прохода оценивают внешний вид валика, провар и обратную сторону стыка. Для ответственных узлов используют макрошлифы, капиллярный, ультразвуковой или радиографический контроль, а герметичные изделия проверяют давлением. Это помогает увидеть дефект до запуска партии и не тратить потом материал на перенастройку.
Особенности сварки магистральных трубопроводов
Лазерная сварка трубопроводов большого диаметра требует отдельной технологии: точной подготовки кромок, стабильной фиксации стыка, контроля корневого прохода и автоматического ведения сварочной головки. Для труб диаметром 720–1420 мм со стенкой около 16 мм ручной аппарат 1000–3000 Вт не подойдет. В исследованиях орбитальной гибридной технологии для стенки 16 мм применяли волоконный лазер 20 кВт вместе с GMA-сваркой.
Ручная или автоматическая сварка?
Переносной аппарат подойдет для цеха, монтажных работ и мелких серий. Оператор ведет головку вручную и контролирует положение сопла. Этот формат используют для труб небольшого и среднего диаметра, профильного проката, рам и коллекторов.
Автоматическая система нужна для серии деталей. Позиционеры и роботы поддерживают заданные скорость и траекторию. Орбитальные головки движутся вокруг заготовки и удерживают режим по окружности.
Какое оборудование нужно для лазерной сварки труб?

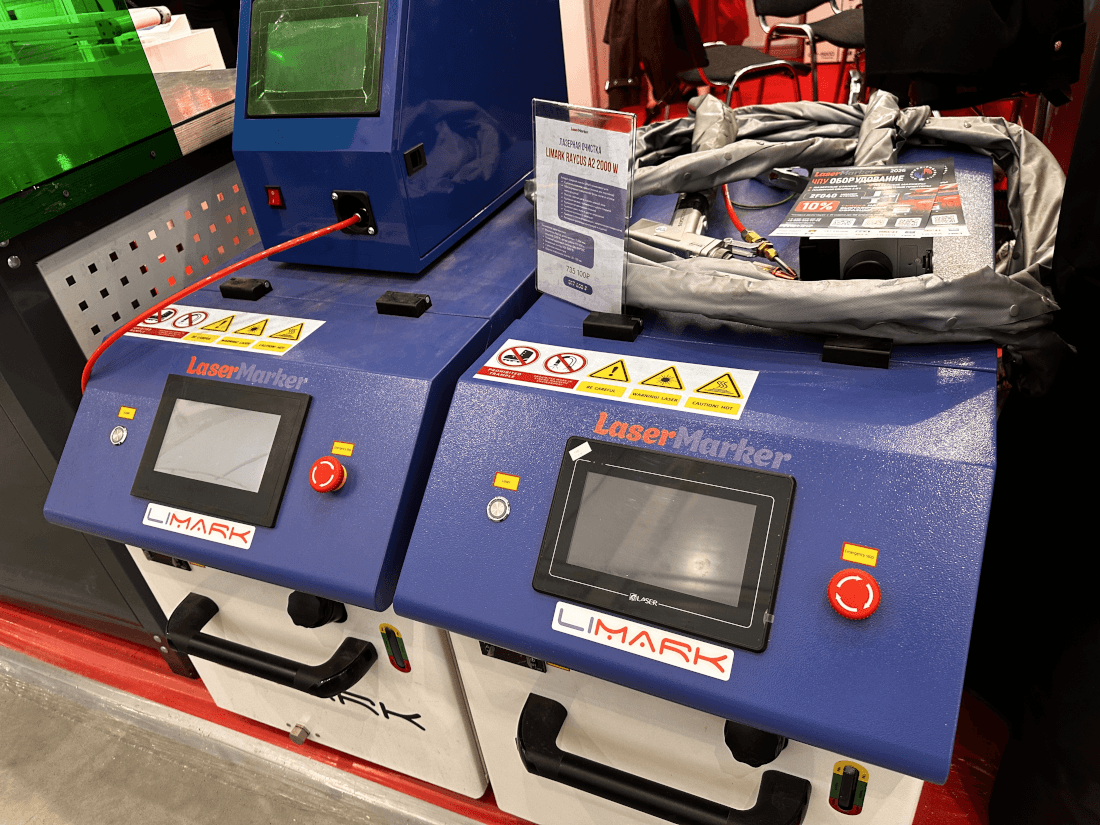

Комплект выбирают по материалу, толщине стенки, диаметру, типу шва и загрузке. Для тонкостенной стали подходят ручные волоконные системы. В каталоге представлены аппараты с источниками JPT и Raycus мощностью 1000, 1500, 2000 и 3000 Вт.
Для устойчивого процесса нужен не только аппарат:
- головка с функцией колебания, если требуется расширить валик или компенсировать небольшой зазор;

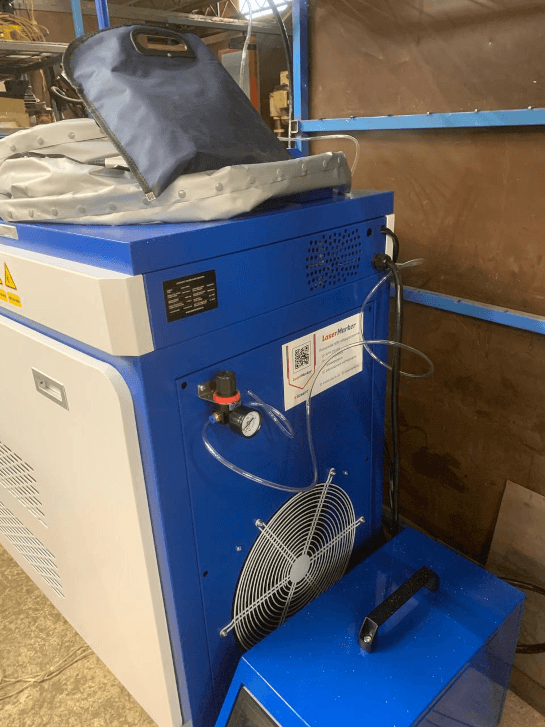

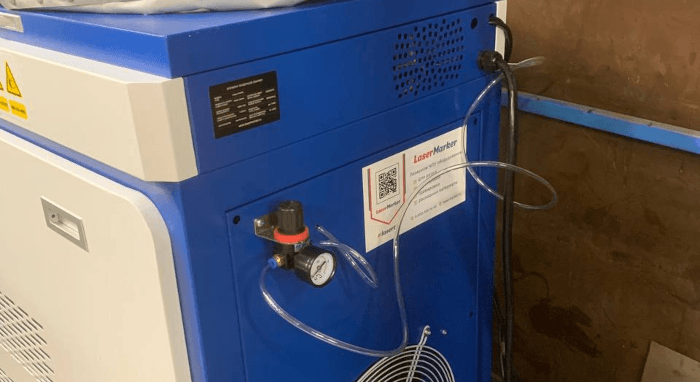

- чиллер для температурного режима источника и оптики;
- подача защитного газа и подходящее сопло;
- механизм подачи присадочной проволоки, если стык требует заполнения;
- вытяжка, защитные экраны и средства защиты оператора;
- позиционер или вращатель для кольцевого шва.
Аппарат 2000–3000 Вт часто выбирают для металла средней толщины, но предельный провар зависит также от сплава, соединения, скорости, фокуса, газа и состояния кромок. Мы поможем сравнить конфигурации LiMark по вашим образцам.
Где применяется технология?
Лазерная сварка труб востребована в производстве каркасов, мебели, торгового оборудования, лестниц, ограждений, теплообменников, коллекторов и инженерных систем. В ЖКХ и строительстве метод применяют для узлов отопления, водоснабжения и металлоконструкций. Для серийного выпуска оборудование дополняют кондукторами, вращателями и системой удаления дыма.
Вопросы и ответы
Трубы какой толщины берет лазер?
Для ручных аппаратов LiMark ориентир по углеродистой стали такой: источник 1000 Вт подходит для стенки до 2 мм, 1500–2000 Вт — для толщины 3–5 мм. При сварке алюминия потребуется на 30–50 % больше мощности, поскольку этот металл отражает часть излучения и быстрее отводит тепло.
Чем лазерная сварка труб лучше TIG или MIG/MAG?
Она дает локальный нагрев, снижает риск деформаций и легче встраивается в автоматическую линию. TIG и MIG/MAG используют при больших зазорах и для наплавки значительного объема металла.
Нужна ли присадочная проволока?
Не всегда. При плотной стыковке тонких кромок можно сваривать без нее. Проволоку используют, когда надо заполнить зазор, сформировать валик или скорректировать состав шва.
Режимы подробно разобраны в статье «Лазерная сварка металла: принцип работы и выбор оборудования» и в материале о подборе режима лазерной сварки. Если вы планируете лазерную сварку труб, пришлите нам чертеж, марку металла, толщину стенки и объем работ. Мы подберем аппарат и комплектацию для теста на образцах.
